Установка батарей опалення в квартирі: як змонтувати

Система обігріву - одна з найважливіших інженерних мереж будь-якого житла. Від того, наскільки правильно встановлені радіатори і труби, залежить температура в приміщенні і ефективність використання теплоносія. Якщо при проведенні ремонту ви вирішили заощадити і своїми руками встановити батареї опалення в квартиру, допоможе детальна інструкція, з якою ви можете ознайомитися нижче.

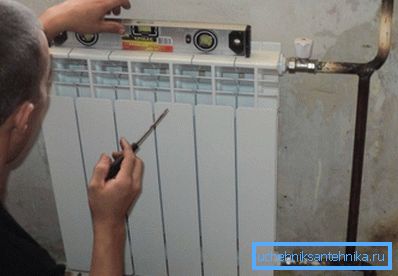

Установка батарей - відповідальна процедура

підготовка

Перед тим як вибирати, купувати і встановлювати батареї опалення для квартири, необхідно грунтовно підготуватися.

Перш за все, слід з'ясувати, яка саме схема обігріву реалізована в вашій оселі.

Сучасним інженерам відомі дві основні різновиди:

  • однотрубна система опалення будинку - характерна для більшості міських квартир старої споруди, підключених до централізованої системи подачі теплоносія (хоча бувають і винятки);
Однотрубна схема опалення
  • двухтрубная - більше зустрічається в сучасних будинках, обладнаних індивідуальними котлами.

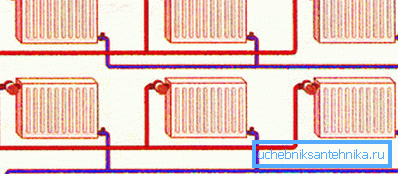

Схема підключення радіаторів до двох трубах

Зверніть увагу! Залежно від кількості підвідних трубопроводів і необхідно купувати фурнітуру: фітинги, фільтри для труб, запірну арматуру і так далі. Тому, якщо ви неправильно визначили систему, може або не вистачити деталей, або залишитися багато зайвих.

Інструменти

Для того щоб установка радіаторів була виконана більш якісно, ​​потрібно використовувати такі інструменти:

  • динамометричні ключі, за допомогою яких можна точно дозувати зусилля при закручуванні сгонов;

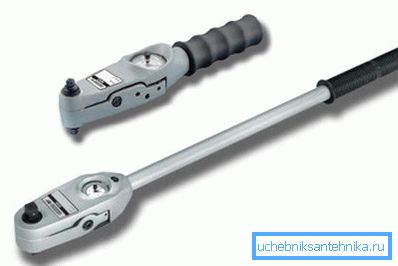

На фото - динамометричні ключі
  • ущільнювачів, які допоможуть запобігти появі протікання в місцях стикування труб з батареями.

необхідна фурнітура

Розглянемо більш докладно про те, які ще деталі, крім радіаторів опалення, можуть знадобитися:

  1. байпас. Необхідний при однотрубної системі підключення. Являє собою трубу, яка з'єднує вхідний і вихідний відрізки трубопроводу, минаючи саму батарею. Дозволяє організувати більш рівномірний перетікання теплоносія, а також дає можливість замінити або відремонтувати пошкоджений радіатор без припинення роботи всієї опалювальної мережі.
  2. фурнітура. Сюди включаються перехідники, трійники, муфти, куточки і так далі. Їх кількість і різновиди визначаються в залежності від конфігурації трубопроводів в квартирі і використовуваної схеми їх монтажу.

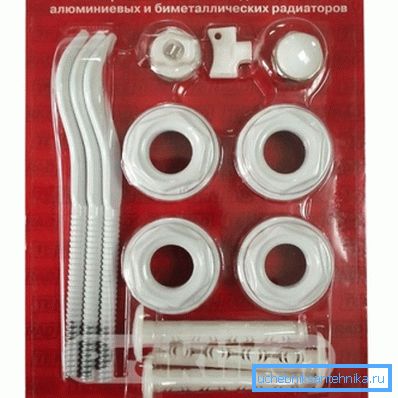

    Фурнітура для батарей може продаватися в комплекті

  3. запірна арматура. Якщо ви не володієте достатнім досвідом монтажу мереж опалення, доцільно придбати стандартні крани, використовувані для стикування труб з радіаторами. Новомодні системи з автоматичними або кульовими клапанами більш складні в установці і вимагають від монтажника певних знань і досвіду. При покупці обов'язково переконайтеся, що параметри різьби і розміри кранів, труб і радіаторів збігаються.
  4. кріпильні кронштейни. Їх конструкція залежить від ваших уподобань, проте, тут також необхідно врахувати конструкцію батареї. Наприклад, для чавунних виробів необхідні гаки міцніші, ніж для алюмінієвих.

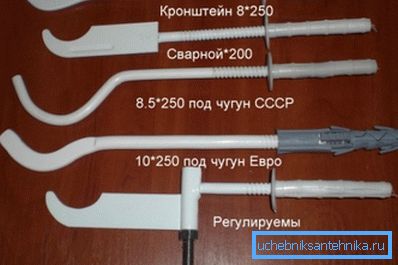

Різновиди кронштейнів для установки батарей

Порада! Вибираючи дюбелі і анкерні болти, потрібно пам'ятати, що їм доведеться витримати не тільки вагу самого радіатора, а й масу протікає по ним води. Подбайте про значне запасі міцності.

  1. Повітряний клапан (Кран Маєвського). Цей необхідний елемент встановлюється у верхній частині батареї опалення і застосовується для видалення повітряних пробок, які утворюються після заливки теплоносія в систему.

Вибір місця монтажу

Пам'ятайте, що гравітаційна система опалення (де струм рідини організовується не за допомогою насоса, а завдяки різниці температури і тиску теплоносія) повинна монтуватися під ухилом в бік від надходження гарячої рідини до її висновку, інакше в батареях весь час будуть утворюватися повітряні пробки.

Найбільш поширене місце установки радіаторів - під віконними прорізами, так як саме вони є джерелами надходження холодного повітря. Панель опалення потрібно розташовувати так, щоб її середина припадала на центр віконного блоку. Ця вимога не обов'язково, проте, встановлена ​​таким чином батарея буде більш органічно виглядати в інтер'єрі кімнати.

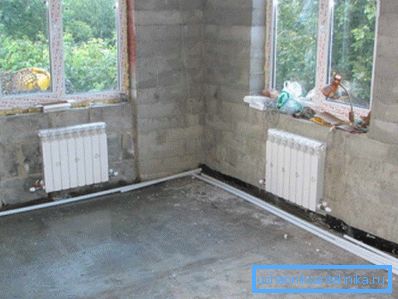

Найкраще місце розміщення батареї - під віконним отвором

Наступні умови повинні бути дотримані неухильно:

  • відрізки труб, що підводять теплоносій до радіатора, монтуються під ухилом від 0,005 до 0,01 (це означає, що на кожен метр трубопроводу відхилення від горизонталі становить 5 мм);
  • мінімальна відстань від нижньої кромки батареї до підлоги - 10 см;
  • мінімальна відстань від верхньої частини радіатора до підвіконня - 10 см;
  • мінімальна відстань від поверхні стіни до батареї - 5 см.

Ці цифри важливі тим, що забезпечують природну конвекцію (перемішування) повітря в приміщенні. Також пам'ятайте про дотримання вертикалей і горизонталей при закріпленні батареї.

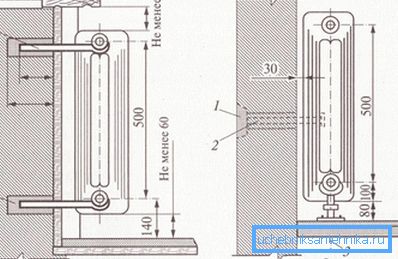

Схема монтажу радіатора опалення

Порада! Для підвищення ефективності роботи системи опалення, на стіну за радіатором можна наклеїти лист теплоотражающего матеріалу або покрити поверхню спеціальним складом, що мають низький коефіцієнт теплопровідності.

установка кронштейнів

Всі сучасні радіатори монтуються із секцій. Їх кількість залежить від матеріалу батареї і площі, що обігрівається кімнати. Тема розрахунку потужності не розглядатиметься в рамках цього матеріалу, але вам потрібно знати, що 1 м2 повинен утримуватися одним кронштейном.

Їх можна виготовити самостійно з залізних прутів відповідної товщини або придбати в магазині. Часто з сучасними алюмінієвими, сталевими або біметалічними радіаторами в комплекті вже йдуть деталі, за допомогою яких здійснюється їх монтаж.

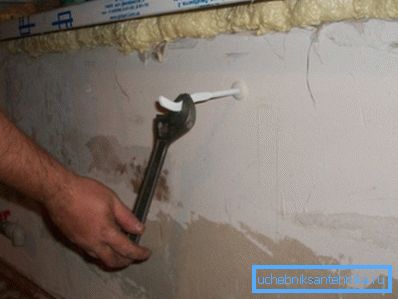

Установка кронштейнів для радіатора опалення - важливий етап роботи

Установка кріпильної фурнітури відбувається за такою схемою:

  • розмічаються місця свердління отворів (кожен гак повинен знаходитися між секціями батареї);
  • висвердлюють отвори (тут потрібно дотримувати акуратність, щоб не змістити свердло в ту чи іншу сторону);
  • в отвір вставляється дюбель, після чого вворачивается кронштейн (деякі різновиди фурнітури закріплюються анкерами: в цьому випадку дюбелі не використовуються).

Зверніть увагу! Цей етап роботи є чи не найважливішим, тому що від правильності його проведення залежить, наскільки правильно батарея «ляже» на передбачене для неї місце.

монтаж

Перед початком роботи необхідно перекрити опалювальний контур і видалити з нього теплоносій. Для цього служать крани, які розташовані або в квартирі (якщо ваше житло обладнане індивідуальною системою опалення), або в підвалі (в разі підключення до центрального опалення).

Після цього доцільно ще раз перевірити правильність установки кріпильних елементів на стіні. Для цього служить водяний або лазерний рівень. Пам'ятайте, в криво встановленої батареї теплоносій буде циркулювати неправильно, що призведе до нерівномірного обігріву та відкладення солей, розчинених у воді.

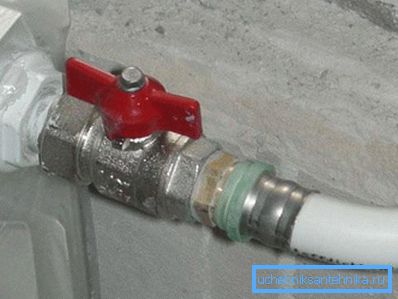

Місце з'єднання батареї з трубою

Сам процес установки не представляє складнощів:

  • встановлюється виріб звільняється від усіх заглушок, що перешкоджають проникненню пилу в патрубки;
  • у верхній частині закріплюється кран Маєвського;
  • підключається байпас (якщо використовується однотрубна система опалення);
  • батарея навішується на кронштейни і стикується з трубопроводами.

Поєднання виробляється за допомогою спеціальних втулок - сгонов, які заздалегідь навертаються на труби. Місця стиків герметизуються клоччям і силіконовим герметиком. Маючи досвід в газовому зварюванні, можна приварити труби (цей спосіб підходить не для всіх радіаторів опалення).

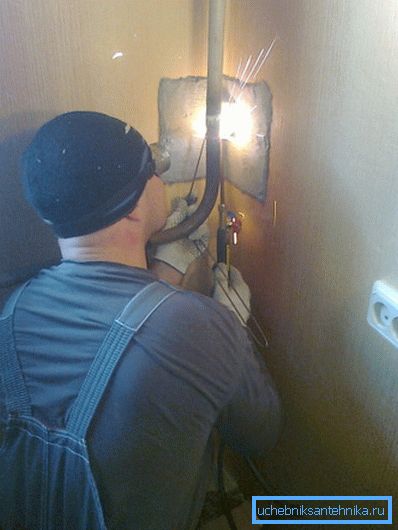

Газове зварювання - надійний, але трудомісткий спосіб установки радіаторів

Порада! Якщо ви проводите монтаж алюмінієвих або сталевих батарей, рекомендується не знімати з них упаковку до закінчення будівельно-монтажних робіт, щоб уникнути пошкодження поверхні.

Після закінчення монтажу батарей проводиться, так звана, опресовування опалювальної мережі. Для цього необхідний спеціальний апарат, ціна якого досить висока, щоб купувати його заради однієї операції. Тому доцільно звернутися за допомогою в ЖЕК або спеціалізовану компанію.

висновок

Тепло в будинку залежить не тільки від обраної моделі та якості установки батарей опалення. Слід взяти до уваги ще безліч інших нюансів: склад теплоносія, наявність терморегуляторів і так далі. Більш детально про монтаж кліматичного обладнання ви можете дізнатися з відео, розміщеного нижче.
