Установка чавунних радіаторів опалення: заміна, розбирання

Якщо вірити історикам, то перші чавунні батареї з'явилися ще в кінці 19 століття. Змінювалися епохи і погляди, нові течії в моді приходили на зміну застарілим, але, тим не менш, пристрій чавунного радіатора опалення, в основі своїй не змінився. Далі ми постараємося розібратися, чим викликана така стійка популярність і наскільки складно встановити або замінити такий чавунний агрегат.

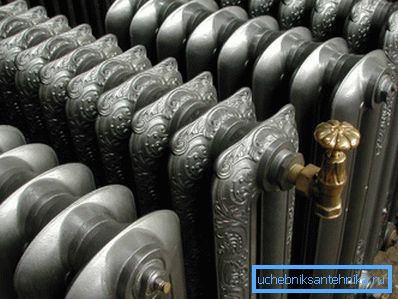

Фото радіаторів художнього лиття.

У чому секрет популярності

  • Почнемо з того, що такі агрегати вважаються чи не найбільш довговічними. Більшість солідних виробників сміливо дають гарантію на 50 років. І це цілком виправдано, наприклад, в Царському селі донині функціонує радіатор, встановлений ще 110 років тому;

Важливо: існує думка з приводу того, що зараз чавунний радіатор гірше ніж радянських часів. Це вірно лише частково. Тут все залежить від якості виробу і фірми виробника. Якщо батарея відлита згідно з вітчизняними або європейськими ГОСТам, то боятися нічого. Але купуючи агрегати від китайських чи турецьких «майстрів», людина, по суті, бере кота в мішку.

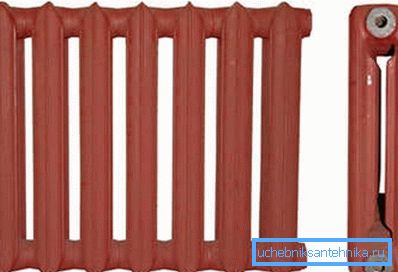

Стандартний МС 140.
  • Чавун за своїми характеристиками хоча і крихкий метал, але все ж досить міцний. Робочим тиском для такої батареї є 8 - 12 атмосфер, плюс при короткочасних скачках або гідроудару, вона може витримувати навантаження до 20 атмосфер. Якщо врахувати той факт, що в міській мережі тиск рідко перевищує 6 - 8 атмосфер, а середня сила гідроудару 15 - 20 атмосфер, то запас міцності очевидний;
  • Такі батареї присутні як в бюджетному сегменті ринку, так і в елітних товарах. Справа в тому, що ціна на класичні МС-140 чи не найнижча. У той же час вартість художнього товстостінного лиття може часом в кілька разів перевищувати ціну хорошого биметалла;
  • Прихильники сучасних матеріалів забувають про якість теплоносія в наших міських мережах. Цей жорсткий «коктейль» здатний вивести з ладу багато новомодні моделі. У той час як чавун відрізняється абсолютною стійкістю до будь-яких хімічних атак і нейтральністю до корозії, він просто не іржавіє;

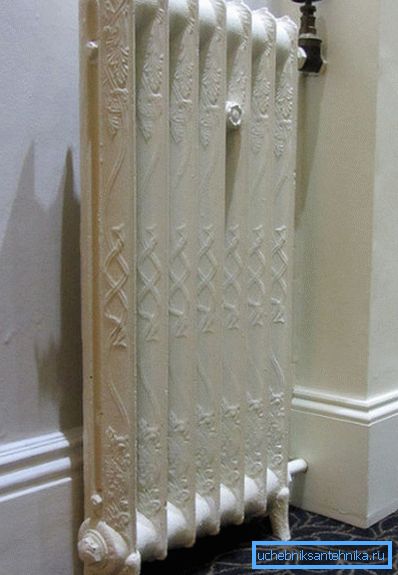

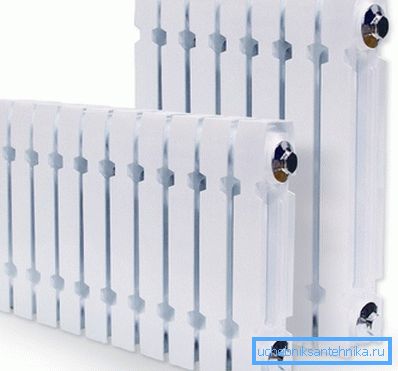

Дизайн сучасних батарей з чавуну.
  • Завдяки великому діаметру каналів батареї, будь-яке сміття проскакує через неї, практично не затримуючись, що вельми актуально для міських багатоповерхівок, зі старою трубної розводкою;
  • Як відомо чавун має високу теплоємність. Батарея довго набирає температуру, але також довго її утримує. При перебоях з опаленням даний агрегат буде віддавати тепло ще кілька годин після відключення;

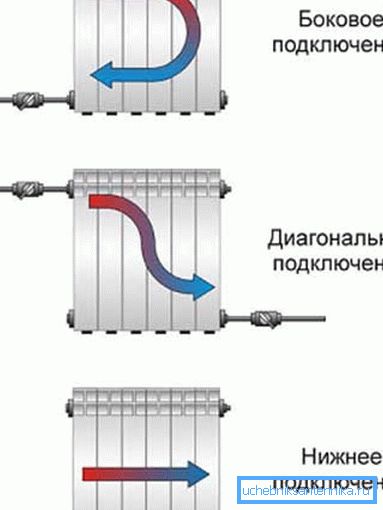

Варіанти приєднання батарей.
  • Технічно, установка чавунного радіатора опалення своїми руками не представляє великої складності. При наявності інструменту і пари помічників для підтримки, роботу можна закінчити протягом дня;
  • Ще одним важливим достоїнством вважається той факт, що комплектуючі для чавунних радіаторів опалення можна знайти в будь-якому господарському магазині і ціна на них цілком прийнятна;

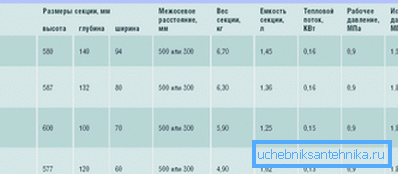

Характеристики сучасних чавунних радіаторів.

З причинами всенародної популярності ми як би розібралися.

Тепер давайте поговоримо про підводні камені цих опалювальних приладів:

  • Перша причина, по якій багато хто відмовляється від чавуну, це серйозний вагу конструкції. Посудіть самі, стандартна секція має масу близько 7 кг, на одну кімнату в середньому встановлюється 7 - 10 секцій. В результаті маємо від 50 до 70 кг порожній конструкції, при заповненні додається ще 1 - 1,5 кг на кожну секцію. Крім проблем з установкою, не кожна стіна може витримати такий агрегат;
  • Мінімальний обсяг теплоносія в одній комірці становить близько 1л. У сучасних конкурентів цей показник менше в 3 - 5 разів. А як відомо, чим більше рідини, тим більше енергії потрібно для її прогріву і підтримки температури. Плюс швидко регулювати температуру в таких системах, завдяки високій інертності, досить важко;

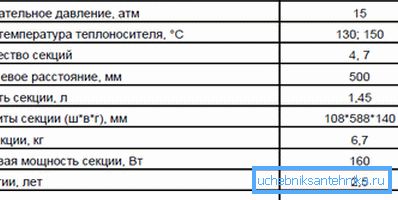

Дані класичного чавунного радіатора МС 140.
  • Площа таких конструкцій, в порівнянні з сучасними аналогами, дещо менше, відповідно і тепловіддача нижче;
  • Закиди з приводу малопривабливого дизайну не спроможні, їх в якійсь мірі можна адресувати поширеним МС-140. Що ж стосується фігурного лиття, то за своєю красою вони залишають далеко позаду сучасних побратимів;

Заміна і установка батарей

Порада: визначившись з типом конструкції, починати краще з закупівлі самих батарей. Справа в тому, що такі речі як заглушка для чавунного радіатора, кран Маєвського, кронштейни для підвіски і інша фурнітура, часто йдуть в комплекті з виробом.

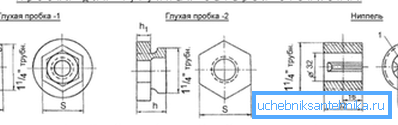

Види заглушок.

Розбирання старого радіатора

Якщо ваша чавунна батарея стала не досить добре гріти, а міняти її на нову ви з яких-небудь причин не бажаєте, можна зробити їй профілактику, почистити, промити, перефарбувати і вона прослужить ще стільки ж.

Розбирання чавунних радіаторів опалення заняття нескладне, але вимагає акуратності.

  • Спочатку слід переконатися в тому, що з системи злита вода, в даному випадку не варто сподіватися на власні знання, краще зверніться до слюсарям. Так як навіть в літній період без особливої ​​потреби воду можуть не зливати;
Підмотка ущільнення.
  • Далі інструкція наказує від'єднати агрегат від системи. Якщо є нарізне сполучення, то все просто, взяв газовий ключ і відкрутив. За відсутності такого доведеться скористатися болгаркою, після чого зняти конструкцію з навісів;
  • Для того щоб зробити капітальну профілактику, необхідно розібрати «баян» на секції. Безпосередньо розбирання чавунних радіаторів опалення починається з відгвинчування всіх бічних заглушок. Тут є один нюанс, щоб крихкий метал не луснув, заглушки потрібно попередньо розігріти паяльною лампою;
  • При відгвинчуванні слід бути уважним. Різьба чавунного радіатора може бути правою чи лівою;

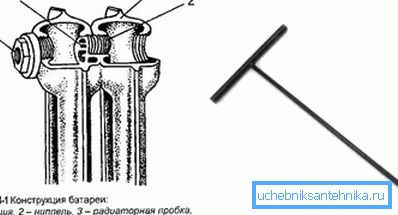

Схема з'єднання секцій.
  • Проблема щодо того, як визначити напрямок різьблення в чавунних радіаторах серед професіоналів вирішується просто. З правого боку секції нарізається права різьба, відповідно з лівого боку буде ліва;

Порада: так як визначити різьблення на чавунному радіаторі дилетанту буває складно, особливо при відкручування заглушок зверніть увагу на самі пробки. Під шаром фарби на них обов'язково є літера «П» або «Л». Що означає, права чи ліва різьба.

  • Після відгвинчування заглушок у вас відкривається доступ до внутрішньої частини. Взагалі секції з'єднуються ніпелями, вони нагадують шматочки труби з різними видами різьблення по обидва кінців. Зсередини в ніпель є пази для радіаторного ключа. На фото показаний такий ключ і схема загвинчування;
Схема радіаторного ключа.
  • Але, як правило, в старих батареях пази під радіаторний ключ вже проржавіли і навіть після нагріву, викрутити ніпель неможливо. Тут вступає в роботу звичайна болгарка, старі ниппеля просто розрізають. Після чого їх залишки збризкують засобом для видалення іржі і акуратно вибиваються зубилом з різьби;
  • Коли ваша чавунна «гармошка» розібрана на секції, її нутро промивається водою під великим напором. Фарбу зверху можна обдерти за допомогою насадки на дриль або болгаркою з насадкою у вигляді металевої щітки;

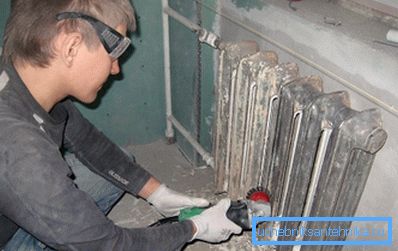

Очищення батареї.

Збірка і монтаж нової батареї

Порада: якщо в квартирі стоять старі залізні труби, то краще їх відразу поміняти на пластик, причому врізатися у сусідів, зверху і знизу. Кілька метрів труби з фурнітурою обійдуться в копійки, а спаяти їх досить просто.

Як уже згадувалося, збірка секцій в таких радіаторах виконується за допомогою ніпелів. Перед з'єднанням на різьбу слід намотати ущільнювальну фум-стрічку. Старі майстри воліють ущільнювати прядивом і олійною фарбою, але тут потрібен навик.

Ніпель з різноспрямованою різьбленням.

Інструкція приблизно така:

  1. Радіаторний ключ заводиться в секцію, на нього надівається ніпель з фум стрічкою, після чого обидві секції з'єднуються і ніпель вкручується;
  2. Не забудьте попередньо надіти на нього гумову прокладку, вона буде служити ущільненням між секціями;
  3. Затягувати потрібно з розумним зусиллям, щоб не лопнув метал.

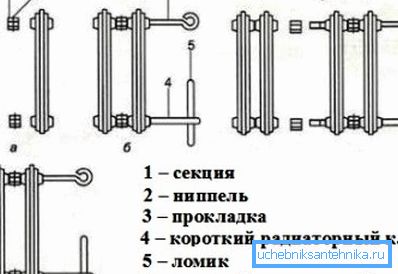

Порядок з'єднання.

Підключення чавунних радіаторів опалення до системи може бути бічним, нижнім або діагональним, але який би варіант ви не вибрали, краще відразу на вході і виході встановити відсікають кульові вентилі і змонтувати байпас. Таким чином, у вас завжди буде можливість замінити радіатор без відключення системи і зливу води.

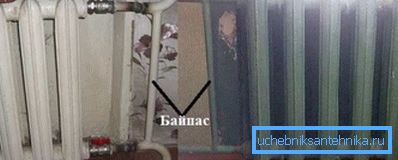

Підключення з вентилями і байпасом.

Кріплення для чавунних радіаторів опалення потрібно брати особливий. Якщо ті кронштейни, які йдуть в комплекті вас не влаштовують, то вибираючи з каталогу, слід звертати увагу тільки на кронштейни або на підлогу стійки з позначкою «посилені», вони розраховані на вагу чавунних конструкцій.

Важливо: на 6 - 8 секцій встановлюється 1 кронштейн знизу по центру і 2 кронштейна зверху. Зі збільшенням на 5 осередків додається по додатковому навісу вгорі і внизу.

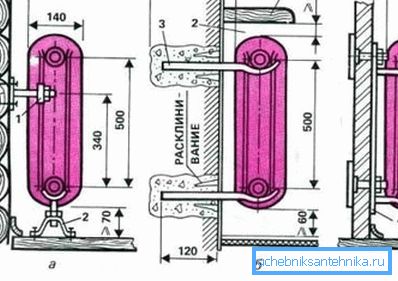

Схема установки батареї.

На відео в цій статті показана технологія установки радіаторів.

висновок

Як бачите установка чавунного радіатора опалення своїми руками це не вища математика і при великому бажанні така робота під силу будь-якому доброму господарю. Якщо вода з системи злита, можна спробувати, тим більше що запросити слюсарів ви завжди встигнете.

Плитка на установка радіатора.
