Установка газових котлів опалення: 4 кроки до тепла і

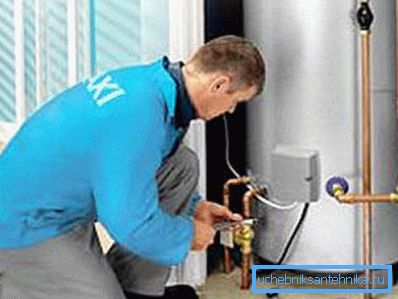

Одним з найбільш відповідальних етапів роботи з конструювання системи обігріву приватного будинку є установка газових котлів опалення. Ця стадія настільки важлива, що її можуть здійснювати тільки спеціально навчені співробітники будівельних компаній, які мають відповідні дозволи і сертифікати.

Проте, інструкція, що описує процес монтажу, стане в нагоді вам для контролю. Крім того, деякі підготовчі роботи можна виконати і своїми руками, скоротивши грошові витрати.

Розрахунок необхідних параметрів

потужність котла

Перед тим, як буде здійснюватися установка газового котла опалення, доцільно провести інженерні розрахунки, на які потрібно буде спиратися при виборі тієї або іншої моделі обладнання.

Сюди включаються:

• розрахунок потужності газового котла опалення;
• розрахунок споживання газу на опалення.

Зверніть увагу! Від правильності цих двох показників багато в чому залежить, яка кількість коштів буде йти на оплату комунальних послуг. Якщо ціна експлуатації виходить занадто високою, можна розглянути інші схеми опалення: з використанням електрики, котлів на твердому паливі, альтернативні джерела енергії і так далі.

Якщо приватна домобудівництво зводилося за типовим проектом з мінімальними змінами, тобто відстань від підлоги до стелі не перевищує трьох метрів, то розрахунок газового котла опалення проводиться за такою формулою:

МК = S * УМК / 10, де:

• МК - потужність встановленого обладнання, кВт;
• S - площа опалювальних приміщень, кв. метрів;
• УМК - питома потужність обігрівача (ця величина залежить від кліматичної зони і розраховується на кожні 10 кв. М. Приміщення).

УМК для нашої країни приймається рівним наступним величинам:

• для півдня і прилеглих до них регіонах - від 0,7 до 0,9 кВт;
• для середньої смуги Росії - від 1,0 до 1,2 кВт;
• для областей і територій, що лежать на широті Москви - від 1,2 до 1,5 кВт;
• для північних районів - від 1,5 до 2,0 кВт.

Підставивши відповідне значення в формулу для розрахунку, отримуємо, що для обігріву середнього по величині будинку, площа якого не перевищує 200 кв. м., що знаходиться в середній смузі, необхідно кліматичне обладнання потужністю близько 22 кВт.

Пам'ятайте, що цифри наведені для одноконтурного котла. Якщо обрана вами модель передбачає одночасний підігрів води, розрахункову потужність необхідно збільшити приблизно на чверть.

Розрахунок витрат палива

Після визначення потужності обладнання, необхідно провести розрахунок газу на опалення.

Виробляється це за наступною схемою:

• потужність котла збільшується на кількість днів у місяці та кількість годин у добі;

22 кВт * 30 днів * 24 години = 15840 кВт / год

• отримане значення потрібно розділити навпіл, так як будь-яке обладнання не працює на максимальному режимі весь опалювальний сезон;

15840 кВт / год / 2 = 7920 кВт / год

• це число слід помножити на кількість місяців, протягом яких слід опалювати будинок (в більшості випадків - 7);

7920 кВт / год * 7 міс = 55440 кВт / год

• один кубометр природного газу виділяє 10 кВт теплової енергії, тому, розділивши попереднє значення на 10, отримуємо обсяг палива, що витрачається на опалення;

55440 кВт / год / 10 = 5540 куб. метрів газу

• помноживши цю цифру на тариф, який встановлений у вашому регіоні, отримуємо витрати в грошовому еквіваленті.

Встановлення обладнання

Крок 1. Підготовчий етап

Перш за все, слід зазначити, що монтаж будь-якого опалювального обладнання - досить трудомістке заняття, що вимагає наявності певної кількості знань, досвіду і інструментів.

Крім того, установка газового опалення, згідно з діючими будівельними нормами і правилами, повинна проводитися компаніями, що мають дозвільні документи.

Зверніть увагу! Ці ж фірми здійснюють і ремонт газових опалювальних котлів в разі поломок. Самостійне розкриття декоративних панелей і внесення змін в конструкцію опалювачів не допускається, так як може завдати шкоди здоров'ю людей і майну.

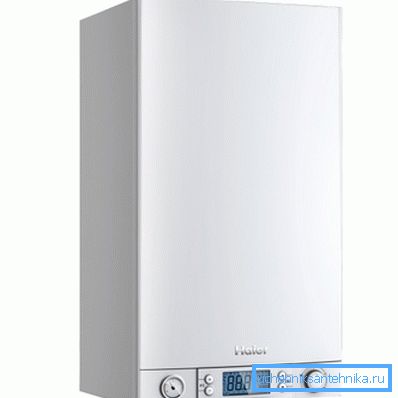

Перед покупкою котла необхідно ретельно оглянути його на предмет зовнішніх дефектів, пошкоджень, переконатися у відсутності шлюбу і перевірити комплект поставки. Так, наприклад, до опалювачі повинні додаватися кронштейни, за допомогою яких він закріплюється на стіні.

Ще при виборі слід переконатися, що обладнання підходить для використання з конкретним видом палива. Так, агрегати, що працюють на магістральному газі, не підходять для підключення до балонів зі скрапленим газом. Однак, є універсальні моделі, де пальник може бути модернізована.

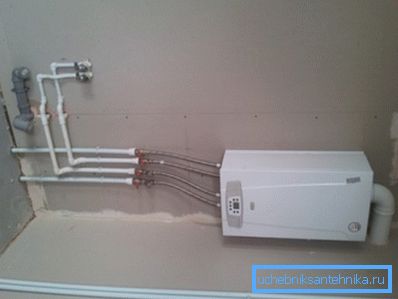

Монтаж газового котла опалення повинен здійснюватися в приміщеннях, які відповідають таким вимогам:

• температура повітря від + 5 до + 35 градусів Цельсія;
• вологість не більше 80%;
• стіна, на яку буде навішуватися настінна модель, повинна бути міцною (не допускається закріплення на гіпсокартонної або інший перегородці);
• поверхню підлоги або стіни, на яку монтується обігрівач, бажано захистити прокладкою з негорючого матеріалу;
• мінімальна відстань від агрегату до поверхні не повинно бути менше 5 см;

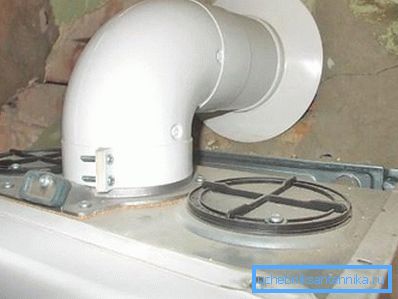

• слід обов'язково передбачити, куди буде виводитися димохід або коаксіальна труба, що видаляють продукти згорання;
• підключення до електричної мережі повинно здійснюватися в розетку із заземленням і автоматом, що відключає енергію при виникненні перевантажень.

Крок 2. Монтажні роботи

Ще раз слід нагадати, що монтаж газових котлів опалення може проводитися тільки після отримання відповідних дозволів від компанії, що здійснює нагляд за експлуатацією такого роду обладнання.

Процедура установки настінного опалювального обладнання складається з наступних етапів:

1. Закріплення повинно проводитися за допомогою саморізів, діаметр яких перевищує 6 мм. Їх знадобиться чотири штуки. Місця для свердління отворів розмічаються маркером за розмірами, зазначеним в кресленні, що входить в комплект поставки.

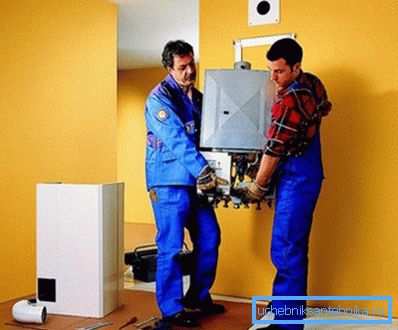

Порада! З огляду на чималу вагу котла, бажано проводити його монтаж не поодинці, а за допомогою одного або двох помічників. В іншому випадку ви можете упустити обігрівач на підлогу, що призведе до поломок.

1. При виборі місця слід враховувати, що відстань від нижньої кромки апарату до поверхні підлоги повинно бути не менше 80 см, а від бічних кожухів до стін - не менше 50 см.
2. Після розмітки, свердління і установки дюбелів можна прикріплювати котел. Перед цим на його верхню частину потрібно надіти ковпак, який служить перехідником для труби. Також обов'язково прослідкуйте, щоб не було перекосів. У цьому допоможе звичайний будівельний рівень.
3. Певні різновиди обладнання поставляються з парапетним кронштейном. Його потрібно встановити перш за все, а вже після цього - кліматичне обладнання.

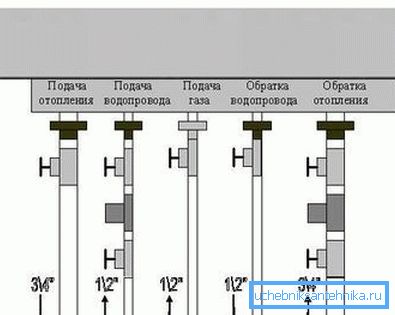

Крок 3. Підключення водяних труб

З цим розділом, перш за все, слід знайомитися власникам двоконтурний різновидів котлів, які, крім розігріву теплоносія, забезпечують мешканців гарячою водою.

Процедура підключення трубопроводів виглядає так:

1. З вхідних і вихідних патрубків обігрівача видаляються заглушки, які захищали обладнання від попадання пилу, сміття та сторонніх предметів.
2. Підключення шланга подачі води має здійснюватися з використанням кутового елементу, що фільтрує, що затримує тверді частинки, які можуть бути присутніми у водопровідній воді.
3. Всі входи і виходи води бажано обладнати запірною арматурою. В цьому випадку можна легко відключити котел від водопроводу в разі потреби.
4. Якщо у вашому водопроводі тече вода з високим вмістом солей, слід додатково використовувати пом'якшувачі, інакше відкладення накипу всередині котла можуть привести до його передчасної поломки.

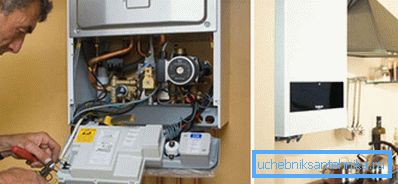

Крок 4. Підключення газу

Ця процедура проводиться виключно фахівцями служби газу. В іншому випадку ви можете бути оштрафовані, так як порушите діючий порядок експлуатації подібного роду обладнання.

Простежте, щоб були дотримані наступні нюанси:

• підключення здійснюється за допомогою жорсткої металевої труби;
• місце стику має бути обладнано паронитовой прокладкою;
• також слід встановити аналізатор повітря, що сповіщає про наявність газу в приміщенні, газовий кран і лічильник.

висновок

Пам'ятайте, що газові котли, плити і водонагрівальні колонки відносяться до обладнання, експлуатація якого пов'язана з підвищеним ризиком. Тому його установка, підключення до газової мережі і ремонт має проводитися в суворій відповідності до встановленої процедури.

Більш докладно про правила використання газових пристроїв ви можете дізнатися з наведеного нижче відео.
