Установка газового котла в будинку самому

Якщо ви вирішили опалювати свій будинок агрегатом, який працює на природному газі, то перш, ніж виконати монтажні роботи доведеться оформити деякі документи. Перш за все, це проект газифікації вашого житла. У нашій країні подібну документацію і дозвіл на пуск газу дають газопостачальні компанії. У проекті зазначено, де має стояти обладнання, а також якими параметрами має відповідати приміщення, в якому проводиться установка газового котла в будинку своїми руками. Проектанти підбирають тип і потужність котла. Оформивши всі необхідні дозволи і документи, і привівши приміщення відповідно до проекту, можна купувати газовий котел і приступати до його монтажу.

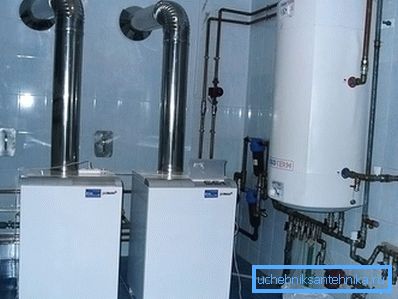

Різновиди і призначення

Існує два різновиди газових котлів: підлогові і навісні (настінні). Ще котли діляться на димохідні та бездимохідні.

Для установки димохідних котлів необхідно виконати монтаж димоходу, який повинен бути вище коника даху на 0,5 м. Така вимога існує тому, що продукти згоряння природного газу мають велику токсичність і ними можна отруїтися. Перед початком зведення димаря ознайомтеся з цим розділом інструкції до котла і проектним рішенням.

Димохід може бути зроблений з цегли, металу або азбестоцементу. Для недопущення утворення конденсату, труби з металу додатково утеплюють. Діаметр труби димоходу обов'язково повинен відповідати діаметру димоходу в котлі і мати не більше трьох поворотів труби.

При установці бездимохідних котлів в стіні робиться отвір за котлом, в яке монтується газовідвідними пристрій. Із зовнішнього боку воно прикривається спеціальним грибком.

Залежно від потужності вибирається приміщення, в якому встановлюють газовий котел:

1. Потужність до 60 кВт - установка можлива в будь-якому нежитловому приміщенні будинку.
2. Потужність до 150 кВт - встановлюють в спеціально підготовленому приміщенні (міні-котельня) на будь-якому поверсі будинку. Чому мова йде про багатоповерхових будинках? Тому що котли такої потужності застосовують для опалення великих будинків.
3. Потужність до 300 кВт - встановлюють в котельні, розташованої на першому або цокольному поверсі.

Загальними вимогами для всіх приміщень, в яких встановлюється опалювальне газове обладнання, є:

• Висота стель 2,5 м.
• Обсяг 4-15 м².
• Двері шириною від 80 см.
• Наявність природного освітлення (вікна).
• Вогнестійкість приміщення 0,75 години.
• У нижній частині дверей повинна бути вентиляційна решітка. Її величина розраховується так: на 1 кВт потужності доводиться 8 см² площі решітки.

Монтаж обладнання

Після оформлення всіх необхідних формальностей можна купувати котел. Для спрощення монтажу обладнання краще купувати котел, у якого патрубки подачі і обратки виходять в напрямку системи опалення (для підлоги модель).

Важливо обов'язково перевірити, чи є у котла сертифікат. Чи не сертифіковане обладнання місцевий горгаз ніколи не прийме.

Коли все готово до монтажу, постає питання: хто буде монтувати обладнання і як встановити це обладнання. У нашій країні немає жорстких вимог до монтажникам. При наявності певних знань, умінь і інструменту це можна зробити самому. Це до того ж заощадить чималу грошову суму. Фахівців з міськгазу необхідно запрошувати тільки для підключення газу і першого пуску котла.

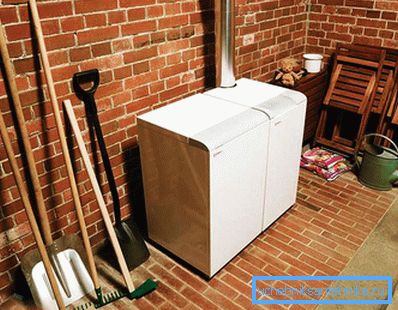

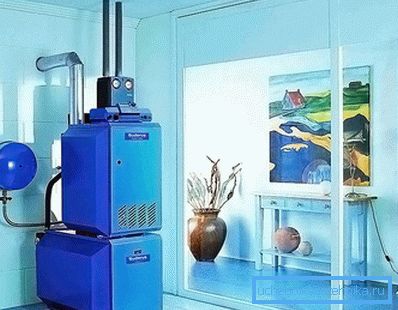

Установка підлогового котла

Для початку слід усвідомити, що при монтажі будь-якого опалювального обладнання слід дотримуватися запобіжних технічної та пожежної безпеки. Тому встановлюють котел на міцну, жорстку і негорючую поверхню. Це може бути лист оцинкованого заліза, бетонний п'єдестал або лист азбесту. Останній можна стелити в котельні, куди мешканці заходять досить рідко, оскільки азбест виділяє концерогенное речовини. Міцним підставу під котлом має бути тому, що вага обладнання кілька десятків кілограм.

Котел повинен бути встановлений на відстані 10 см від стіни з негорючих покриттям. Якщо стіна пожежонебезпечна, то в області котла її слід обробити негорючим матеріалом.

Після установки котла на місце необхідно виставити його за рівнем, щоб не було перекосів, які можуть перешкодити його нормальній роботі. Після чого під'єднують обладнання до системи опалення. На звороті, перед входом в котел, монтують фільтр грубої очистки, який затримує від попадання в котел все сміття з водопровідної системи. На подачі, після котла, встановлюють групу безпеки, розширювальний бак і циркуляційний насос (при необхідності).

Приєднання до димоходу здійснюється відрізком труби довжиною не більше 25 см. Всі з'єднання димоходу повинні бути надійно заізольовані щоб уникнути попадання чадних газів в будинок. Перед приєднанням до димоходу необхідно перевірити тягу в ньому.

Після закінчення монтажу можна запрошувати газівників для підключення газу до котла. Роблять це металевою трубою на зганяючи або розбірному з'єднанні. Ці ж фахівці перевіряють правильність монтажу і здійснюють перший пуск котла. Потім виписують акт запуску в експлуатацію.

Більше про особливості установки підлогового котла ви можете дізнатися з цього відеоматеріалу:

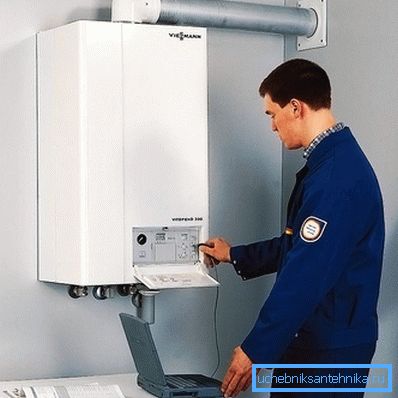

Установка настінного котла

Послідовність робіт нічим не відрізняється від монтажу підлогового котла. Різниця в тому, що замість підлоги слід вибирати міцну стіну, яка здатна витримати вагу котла, наповненого водою.

Відстань від котла до статі дорівнює 80 см, а віконце пальника повинно бути на рівні очей. Таким чином, виходить, що кріпильну планку слід встановити на висоті приблизно 160 см. Її також потрібно вирівняти за рівнем, щоб котел висів рівно і працював безперебійно.

Якщо котел турбований, то труба повинна мати невеликий нахил вниз для стоку конденсату, який утворюється при Газовідведення. Димохідний котел приєднують до димаря, так само, як і котел.

Перед підключенням котла до системи опалення промиваємо його від можливих забруднень, які потрапили туди при транспортуванні. Особливо якщо захисні ковпачки були зняті. Для промивки приєднуємо воду до одного з патрубків і чекаємо, коли вона поллється з іншого виходу. Приєднання до системи опалення здійснюється в залежності від розташування виходів подачі і обратки. Не забуваємо про фільтр, групі безпеки, розширювальному баку.

І, зрозуміло, останню крапку в монтажі ставлять представники газової компанії, які під'єднують газ, перевіряють правильність монтажу і роблять перший запуск.

Краще один раз побачити, як встановити настінний котел, ніж безліч разів прочитати про це. Пропонуємо вам переглянути відео про особливості установки котла на стіну:

Очевидно, що виконати ці роботи самостійно не так вже й складно. Але якщо у вас немає досвіду поводження з інструментами і чіткого уявлення про те, як треба виконувати роботу, то краще покликати фахівців. Тим більше що можна знайти працівників за прийнятною ціною.

схеми

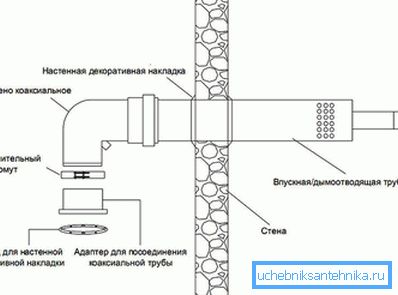

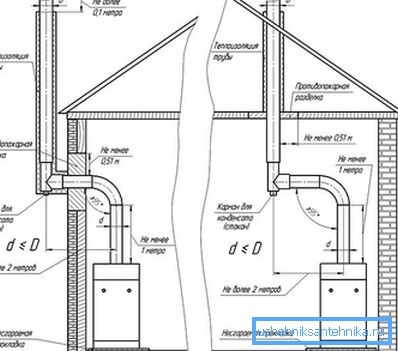

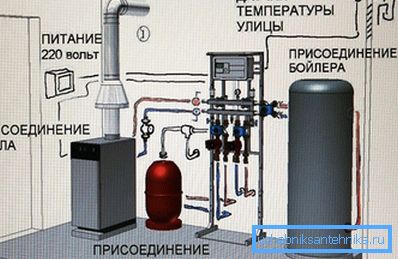

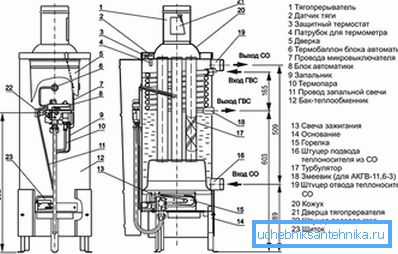

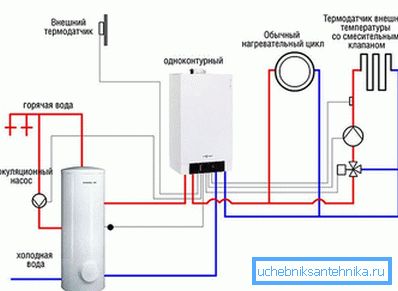

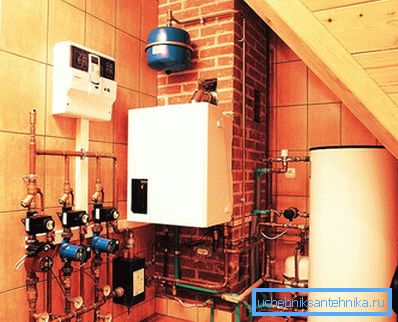

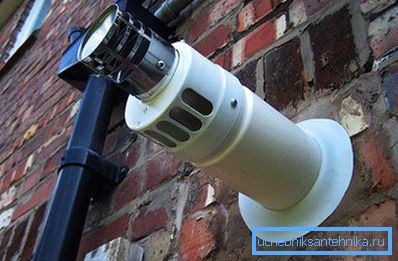

Нижче наведені схеми котлів, їх обв'язки і установки коаксіального димоходу:
