Установка радіаторів опалення: норми і правила монтажу

Установка радіатора опалення - це відповідальне завдання, від якості реалізації якої залежить робота всієї системи. Щоб уникнути потопу в квартирі і що протікають з'єднань, слід знати порядок і правила виконання робіт по монтажу опалювальних приладів. Ми розповімо, як правильно встановити радіатор опалення.

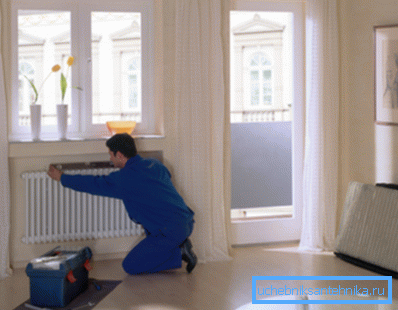

Щоб зрозуміти, як встановлювати радіатори опалення, потрібно знати принципи виконання цієї роботи.

Монтаж опалювальних радіаторів

Схеми розводки труб

Перед тим, як правильно встановити радіатори опалення, слід визначити тип розводки.

Правила установки радіаторів опалення можуть відрізнятися в залежності від типу опалювальної системи і способу підключення пристроїв.

За типом система може бути:

  1. однотрубною. Тут вироби підключаються послідовно до однієї труби, яка здійснює як подачу, так і зворотний відведення теплоносія. При цьому обратка попереднього конвектора є подачею подальшого, і кожен наступний вузол отримує трохи охолонувши теплоносій;
  2. двухтрубной. У такій схемі вироби підключаються паралельно між двома трубами: прямого та зворотного. В цьому випадку в усі вузли подається теплоносій приблизно однакової температури;
  3. колекторної. Тут спостерігається комбінація двох попередніх способів: між двома трубопроводами, подає і зворотним, паралельно підключені однотрубні контури з одним конвектором. Так як таких контурів зазвичай багато, вони підключаються через колектори, що і стало причиною найменування типу розводки.

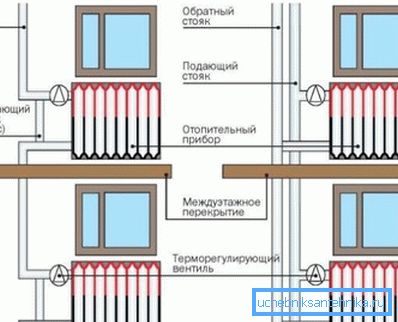

Однотрубна і двухтрубная системи розводки.

Зверніть увагу! Відрізнити одну систему від іншої просто: в однотрубної системі до кожного теплообмінника підходить тільки одна труба, в двухтрубной - дві труби, в колекторної - дві труби від кожного пристрою йдуть в колекторний вузол.

Схема установки радіаторів опалення має основні відмінності при реалізації дво- або однотрубної системи. Справа в тому, що установка опалювальних радіаторів в однотрубну систему відповідно до СНиП вимагає наявність байпаса, який попереджає розрив контуру в разі поломки одного з конвекторів.

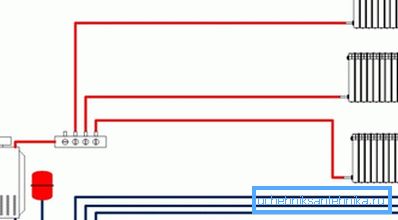

Схема колекторної розводки.

У разі колекторних і двотрубних схем батареї підключені паралельно, і розриву контуру не відбувається. Зняття і установка радіатора опалювача можлива без припинення роботи системи. Для цього просто перекривають крани, встановлені на патрубках подачі і відведення теплоносія.

Зверніть увагу! Двотрубна і колекторна системи розводки вважаються більш ефективними і прогресивними, однак їх ціна вище за рахунок більшої кількості труб системи опалення і запірної арматури.

Способи підключення батарей

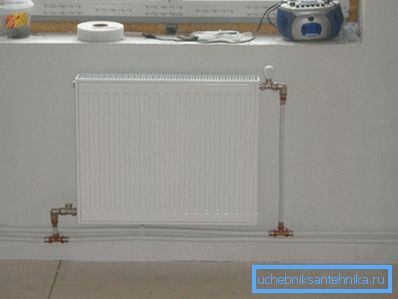

На фото приклад діагонального підключення конвектора.

Крім розводки, на те, як встановити радіатор опалення, впливає спосіб його підключення до трубопроводу.

Відомо три таких способи:

  1. Бокове підключення. У будинках радянської забудови зустрічається найбільш часто, особливо при вертикальній розводці, коли в кімнату входить один або два стояка, від них відходить два патрубка, до яких однією стороною підключена батарея;
  2. Нижня підключення. Цей спосіб більше характерний для горизонтальної розводки, коли магістраль йде уздовж підлоги або під ним, а пристрій підключається нижньої колекторної віссю до патрубків;
  3. Діагональне підключення. Може застосовуватися в обох варіантах розводки. Тут подає патрубок входить в верхній отвір з одного боку вироби, а зворотний виходить з нижнього отвору з протилежного боку.

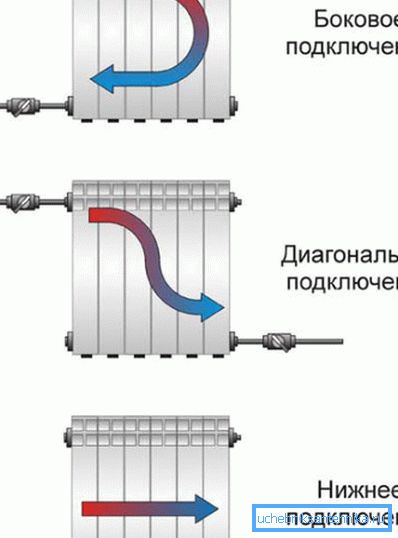

Радіатори опалення з установкою різними способами.

Зверніть увагу! До сих пір ведуться суперечки про те, яка схема підключення правильна. Можна сказати, що нижнє підключення найменш ефективно, тоді як діагональний спосіб прогріває теплообмінник найбільш рівномірно.

Правила монтажу

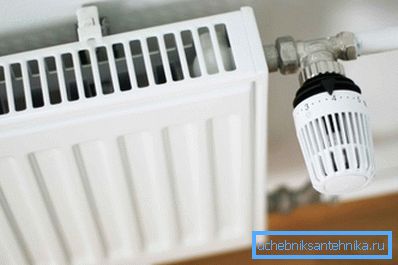

Важливо виконати норми установки радіаторів опалення.

Перед тим, як встановити радіатори опалення, слід вивчити основні норми і правила їх установки.

Є правила, які носять скоріше рекомендаційний характер:

  • Батарею встановлюють під вікном. Центральна вісь віконного отвору повинна збігатися з центральною віссю вироби. Це дозволяє уникнути протягів і конденсату на стеклах;
  • Підводять патрубки бажано розташувати з невеликим ухилом в бік руху води. Це запобігатиме потраплянню і накопичення повітря в опалювальному вузлі і пов'язану з цим втрату тепловіддачі.

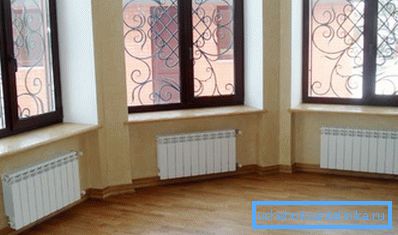

Пристрої бажано розташувати під вікнами.

Також існують і більш суворі правила:

  • Підвіконня не повинен повністю накривати батарею, інакше конвекційні потоки не будуть прогрівати віконне скло, що може викликати запітніння вікна і скупчення конденсату на підвіконні;
  • Відстань від верху конвектора до підвіконня має бути не менше 5 см;
  • Відстань від низу вироби до підлоги не повинно бути менше 5 - 10 см;
  • Між задньою стінкою пристрою і стіною повинен залишатися зазор не менше 4 см;
  • Підвіконня може накривати прилад не більше ніж наполовину.

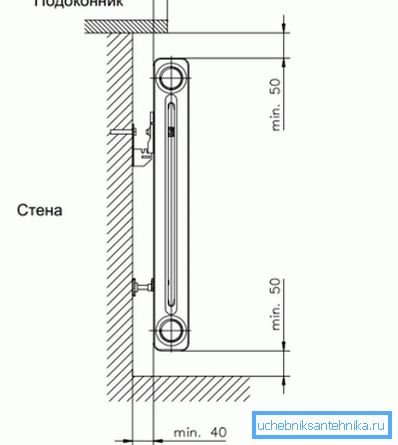

Правила монтажу.

Зверніть увагу! Дотримання даних відстаней уможливить нормальне конвекцію і циркуляцію потоків повітря, що є обов'язковою умовою гарної тепловіддачі.

Порядок установки батареї

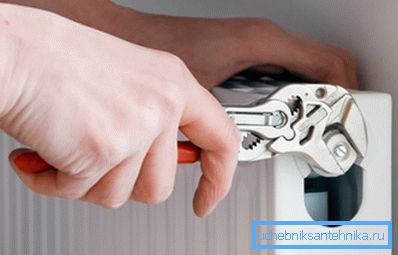

Розглянемо порядок проведення робіт.

Якщо ви хочете встановити конвектор опалення своїми руками, вам слід знати порядок проведення робіт:

  1. Перекриваємо крани подачі, потім демонтуємо старе пристрій;

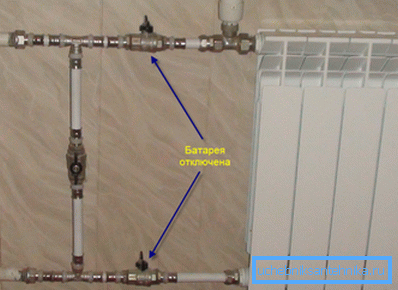

Перекриваємо крани і демонтуємо стару батарею.
  1. Розмічаємо місця кріплення кронштейнів під новий виріб;

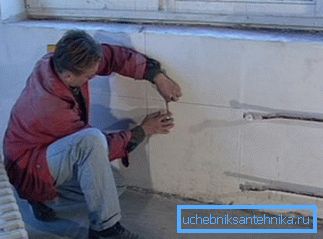

Робимо розмітку.
  1. Кріпимо кронштейни до стіни дюбелями або анкерними болтами;

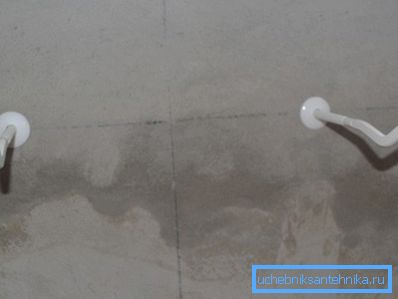

Згідно розмітці монтуємо кронштейни.
  1. Навішуємо виріб на кронштейни, перевіряємо геометрію за допомогою рівня: воно повинно стояти строго горизонтально, без перекосів;

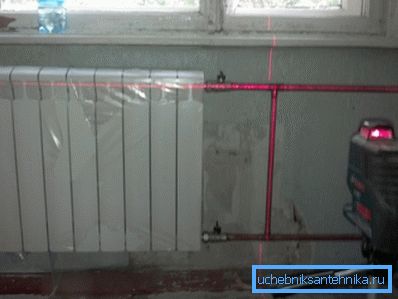

Виставляємо горизонтально по рівню.
  1. Збираємо комплект арматури: встановлюємо кран і клапан під термоголовку, а також кран Маєвського для згону повітря;

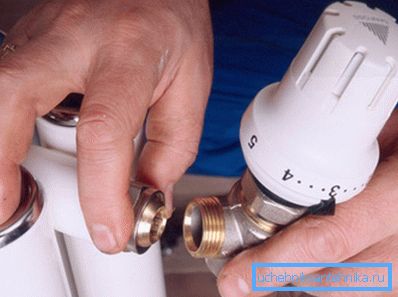

Встановлюємо крани і клапана.
  1. Приєднуємо патрубки від магістральних труб до теплообмінника.

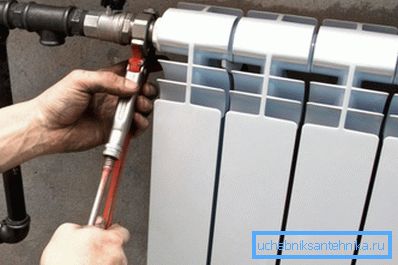

Під'єднуємо трубопровід опалення до теплообмінника.

Зверніть увагу! Установка чавунних радіаторів опалення вимагає більш серйозної підготовки і вибору кріпильної арматури, так як їх вага багаторазово перевершує сучасні алюмінієві або біметалічні аналоги.

висновок

До заміни та встановлення опалювальних приладів слід ставитися серйозно, так як від якості цих робіт буде залежати комфорт в будинку. Щоб виконати монтаж правильно, слід дотримуватися інструкції з установки і прийняті норми. Відео в кінці статті допоможе вам уникнути помилок в роботі.
