Самостійна установка радіаторів опалення - процес хоч і досить трудомісткий, але не дуже складний. Головне тут - дотримуватися певних правил і робити все акуратно.

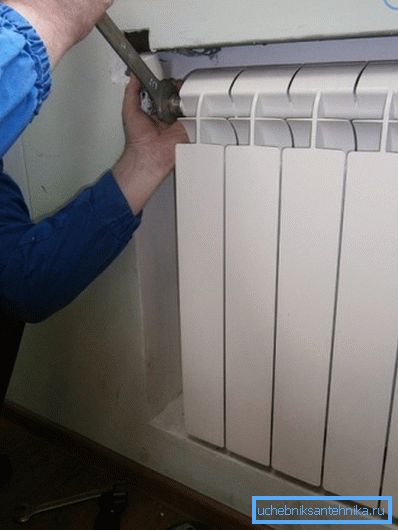

Самостійна установка батарей.

типи розводок

Щоб була здійснена правильна установка радіатора опалення, необхідно знати, який різновид розводки опалювальних труб була використана. Нижня таблиця описує ці види.

Тип підключення Особливості
одностороннє бокове Живить труба підключається до верхнього патрубка батареї, «обратка» - до нижнього аналогу. Таке підключення сприяє найвищої тепловіддачі.
Нижня Даний вид розводки використовується тоді, коли опалювальні труби ховаються під плінтусом або підлогою. Живить і відвідний патрубок розміщуються внизу, вони спрямовані вертикально в підлогу.
діагональне Таке підключення оптимально, якщо батарея складається з 12 секцій і більш. При ньому труба підводить приєднується до верхнього патрубка по одну сторону радіатора, а відводить - з'єднується з нижнім патрубком з боку зворотної.
послідовне Використовується при замкнутої схемою обігріву, тобто теплоносій циркулює під тиском всередині мережі. На приладах, щоб стравлювати надлишки повітря, ставляться крани Маєвського. Важливий недолік такої розводки - аварія або ремонт батареї тягнуть за собою повне відключення системи опалення.
паралельне Тут використовується розводка, при якій гаряча вода подається через вмонтований в опалювальну мережу теплопровідності. Так само влаштований і відведення. Вхідні і вихідні вентиля дають можливість ремонту батарей без виключення всієї мережі. Мінус: прилади гріються недостатньо, якщо робочий тиск низький.

Що буде необхідно врахувати

Сантехнічний зганяння дозволяє обходитися без газосварки.
  1. При самостійному монтажі батарей вибирайте радіаторну різновид запірної арматури. Установка вентилів на радіатори опалення кульового типу з «американкою» досить складна і вимагає хороших навичок.
  2. Для підключення батарей до мережі знадобляться згони, що мають різьбу, збігається з розмірами патрубків і труб.
  3. На згони навертаються втулки. Вони потім скручуються і вставляються в радіатори.
  4. Перед придбанням приладів упевніться, що кріпильний комплект для установки радіаторів опалення відповідає матеріалом виготовлення стін.

Зверніть увагу! З тим, щоб з батарей можна було стравлювати повітря, на них треба поставити крани Маєвського. Деякі моделі приладів оснащуються ними вже на заводі.

важливі правила

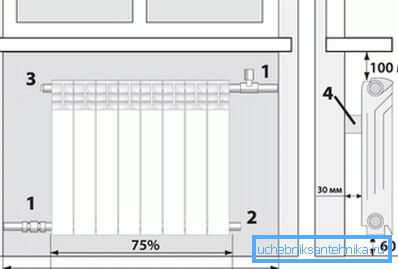

Відстані, які треба витримувати.
  1. Відповідні до радіаторів ділянки труб треба розташувати з невеликим нахилом у бік течії теплоносія. Якщо вони будуть розміщені точно горизонтально, в приладах почне накопичуватися повітря, що зменшить тепловіддачу. 1 метр труб слід нахилити в бік течії води, мінімально, на 5 мм.
  2. Установка радіатора опалення своїми руками повинна бути проведена так, щоб його серединна вісь збігалася з центральною віссю отвору вікна. Припустиме відхилення до 20 мм.
  3. Від рівня підлоги до низу радіатора має бути не менше 60 мм.
  4. Від низу підвіконня до верху приладу відстань повинна дорівнювати 50-100 мм.
  5. Правила установки радіаторів опалення говорять про те, що проміжок між стіною і батареєю повинен дорівнювати 30-50 мм.
  6. При монтажі опалювальних приладів обов'язкова умова - суворе дотримання вертикалей і горизонталей.
  7. Слідуючи міркувань технології та естетики, батареї, розташовані в одному приміщенні, слід ставити на однаковому рівні.

процес установки

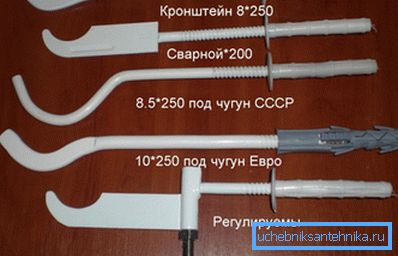

На фото різновиди кронштейнів.

Схема установки радіаторів опалення передбачає попередній розрахунок числа їх секцій в кожному з приміщень житла. Інформацію про такі розрахунки ви знайдете на нашому сайті.

Розмітка та встановлення кронштейнів

Специфікація установки радіаторів опалення передбачає, що на кожні 5-7 секцій батареї має припадати один кронштейн зверху і один кріплення знизу.

  1. Врахувавши дане правило, слід розмітити точки монтажу власників.
  2. Потім треба висвердлити отвори.
  3. У них вставляються дюбеля, в які, в свою чергу вгвинчуються кронштейни.
  4. При правильній розмітці, прилад ляже щільно на змонтовані власники і буде спиратися на них міцно.

Подальша установка опалювальних радіаторів своїми руками укладена в приєднанні приладів до труб.

Інструментарій і необхідні матеріали

Вам потрібен буде динамометрический тип ключів з розмірами. Він дає можливість точно дотримуватися динамометрический момент. Відомо, що по трубах носій тепла циркулює під тиском.

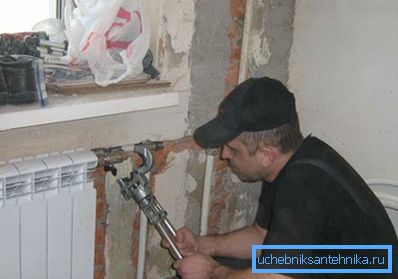

Затягувати з'єднання найкраще динамометричним ключем.

Зверніть увагу! Якщо на стиках герметичність буде недостатньою, це спричинить за собою протікання. Зайва затягування може зірвати різьбу на сполучних елементах. Щоб цього не відбувалося, сучасні моделі радіаторів комплектуються паспортом. Інструкція в ньому вказує, в тому числі, величини динамометричних моментів.

Також необхідний буде герметик і сантехнічна стрічка ущільнювача, ціна яких невелика.

монтаж приладів

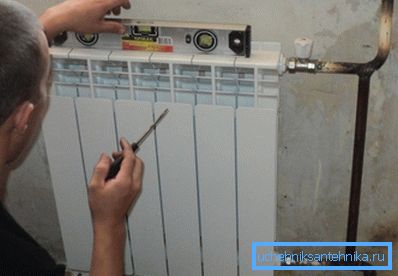

Навісивши прилад, слід перевірити його рівень.
  1. Якщо батареї ставляться в ході ремонту, перед їх монтажем треба перекрити контур опалення і злити з нього теплоносій.
  2. В першу чергу прилад навішується на кронштейни. Далі, за допомогою рівня перевіряється правильність її положення по горизонталі і вертикалі.
  3. Потім з пристрою скручуються заглушки.
  4. Якщо опалювальна система однотрубна, між батареєю і трубопроводом слід під'єднати оснащений вентилем байпас. При двотрубному контурі для з'єднання застосовується лише зганяння з пригвинченим вентилем.
  5. Триває установка біометричних радіаторів опалення їх сполученням за допомогою різьбових сгонов з трубами. Для герметичності стиків використовується ущільнювач.

Зверніть увагу! Слід зазначити одна обставина. Установка сталевих радіаторів опалення, а також біметалевих та алюмінієвих аналогів відрізняється тим, що до закінчення їх монтажу не слід видаляти захисну упаковку.

Особливості монтажу чавунної батареї

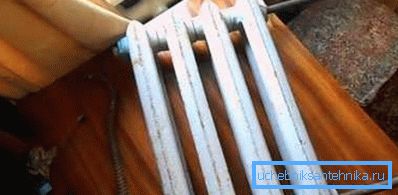

Розбирається радіатор за допомогою двох ключів.

Такі радіатори важко назвати витонченими. Однак чавун дуже добре зберігає тепло, поступово випромінюючи його в приміщення.

Перед монтажем радіатор слід розкрутити і підрегулювати ніпелі, далі зібрати його знову.

  1. Найкраще прилад розбирати на слюсарній верстаті. Діяти треба двома радіаторними ключами, що вставляються в отвори для верхнього і нижнього ніпеля.
  2. Щоб створити важіль (збільшити прикладену силу) і для надійної фіксації, в вушко інструменту, згвинчувати нижню гайку, вставляється металевий стрижень або ломик.
Схема підключення радіатора.
  1. Щоб припинити перекіс, обидва з'єднання треба розкручувати одноразово.
  2. Перед роботою з'ясуйте напрямок різьблення, воно може бути лівим і правим. Щоб зрозуміти це, потрібно покласти прилад перед собою лицьовою стороною вгору. Тоді ліва різьба виявиться зліва, а права справа.
  3. Розкрутивши гайки, знімайте секцію. Так само поступите з усіма елементами радіатора.
  4. Далі в зворотній послідовності зберіть їх в єдину батарею, з попередньо розрахованим для опалення конкретної кімнати числом секцій.
  5. Після монтажу прилад опресовується, якщо з'являється витік, на проблемній ділянці регулюється ніпель.

Зверніть увагу! Кронштейни на дерев'яних стінах не можуть тримати масу чавунних батарей. Виходячи з цього, прилади слід оснастити підлоговими опорами.

висновок

Установка радіаторів опалення газозварюванням - операція досить складна і дорога. Для монтажу приладів найкраще використовувати згони. Відео в цій статті проілюструє процес.
