Установка радіаторів опалення в квартири: правила заміни,

Професійна установка радіаторів в квартирі - це послуга, яку надають багато спеціалізовані організації. Фахівці впораються з поставленим завданням швидко і якісно. Більш того, готовий результат буде відповідати нормам, які регламентують установку сантехнічного обладнання.

Замовляючи професійне проведення монтажних робіт, потрібно враховувати, що ціна цієї послуги буде висока. Тим часом, маючи в домашній майстерні простий монтажний інструмент і маючи в своєму розпорядженні вільний час, монтажні роботи можна виконати своїми руками без шкоди для якості готового результату.

Новий біметалічний радіатор на місці старого чавунного

У цій статті ми розповімо про все, з чим вам доведеться зіткнутися, виконуючи монтаж опалювальних приладів. Але, перед тим як встановити радіатори опалення в квартирі, розглянемо вимоги, які пред'являються як до опалювального устаткування, так і до проведення монтажу.

Правила, які слід врахувати при заміні радіаторів

Таблиця сумісності металів в опалювальних системах

Норми установки радіаторів опалення в квартирі регламентуються правилами, наведеними в СНиП.

  • Радіатор, обраний на заміну початковим пристроїв, повинен витримувати тиск теплоносія в системі. Якщо система централізована, про параметри тиску слід навести довідки в домоуправління.
  • Матеріал, з якого виготовлений новий радіатор не повинен утворювати з трубами гальванічну пару, так як це може посприяти інтенсивному протіканню корозійних процесів.
  • Відстань від верхньої кромки опалювального приладу до нижньої кромки підвіконня має становити 100 мм. Якщо ця відстань менше 3 \ 4 частин глибини опалювального приладу, інтенсивність вивільнення теплового потоку знизиться в рази, в результаті чого прогрів повітря в приміщенні буде повільним.
  • Відстань від нижньої площини опалювального приладу має становити не менше 100 мм і не більше 150 мм. Якщо зазор буде менше заявленої норми, можливо утруднення теплообміну. Якщо зазор більше, ніж це необхідно, то збільшиться перепад температур по висоті приміщення.
  • Відстань від поверхні стін до задньої стінки радіатора повинна становити не менше 20 мм. Якщо ця відстань зменшити вдвічі, тепловіддача опалювального приладу істотно знизиться, а крім того буде накопичуватися пил на його верхній частині.

Схема установки радіатора опалення в квартирі може варіюватися відповідно до типу опалювальної системи і відповідно до типу підключення батареї до труб.

Схема діагонального підключення

На сьогоднішній день актуальні три типи під'єднання - одностороннє бічне, нижнє і діагональне підключення. Вибір типу підключення буде залежати від конструктивних особливостей радіатора і від способу підведення труб.

Схема бокового підключення

Якщо труби ведуться в штробах або по зовнішній частині стіни, то приєднання буде боковим або діагональним. Якщо труби підведені в підставі статі, то підключення може бути нижнім.

Нижня підключення на батареї з бічними отворами

Велика частина радіаторів обладнана тільки бічним набором технологічних отворів. Підключати такі пристрої по нижній схемі непросто, тому краще звернути увагу на ті батареї, які обладнані додатковою парою впускних отворів безпосередньо в нижній частині.

Матеріали і інструмент для проведення монтажних робіт

На фото збірка згону за допомогою газового зварювання

Щоб установка радіаторів опалення своїми руками в квартирі була проведена успішно, потрібно заздалегідь запастися всім необхідним інструментом і матеріалами.

Отже, що нам буде потрібно:

  • Опалювальний радіатор, підібраний відповідно до параметрів системи приміщення і ваших особистих переваг.

Важливо: Якщо секційний радіатор необхідно вкоротити або навпаки наростити кілька секцій, буде потрібно спеціальний радіаторний ключ з нанесеними позначками, кожна з яких за розміром відповідає одній секції.

  • Прохідні пробки - спеціальні фітінги, призначені для приєднання труб на впуск і на обратку. Як правило, прохідні пробки, представлені в продажу, стандартні. Тим не менш, при покупці краще уточнити, чи відповідає діаметр вироби діаметру впускних отворів батареї.
  • Заглушки - купуються за кількістю незадіяних технологічних отворів. Діаметр заглушок повинен відповідати діаметру прохідних пробок.
  • Кронштейни - широкий асортимент метизів на які можна повісити радіатор.
типи кронштейнів

Для більшості сучасних опалювальних приладів застосовуються кронштейни-шпильки з пластиковими ущільнювачами. Для старих чавунних батарей можна використовувати класичні забивні кронштейни довжиною до 30 см.

Важливо: Якщо новий опалювальний прилад за габаритами і конфігурації відповідає спочатку встановленого пристрою, можна використовувати вже закріплені в стіні кронштейни.

  • Ущільнювальні матеріали: фум-стрічка або клоччя. Якщо з'єднання ущільнюється клоччям, поверх ущільнювача потрібно нанести шар олійної фарби і таким чином забезпечити кращу гидрофобность.
  • Газовий ключ для демонтажу старих з'єднань і розвідний ключ для роботи з новими фітингами.
  • Шестигранний ключ на 30 для вкручування заглушок.
  • Болгарка для різання металевих труб або ножівка по металу для різання полімерного трубопроводу.
  • Плашки для нарізки зовнішньої різьби на металевих трубах.
  • Зварювальний апарат для з'єднання металевих елементів конструкції або паяльник для роботи з полімерними трубами.
  • Перфоратор з буром (діаметр 12 мм).
  • Водяний рівень, рулетка і олівець.

Отже, ми склали перелік інструментів і витратних матеріалів, необхідних для проведення монтажних робіт. Залишилося дізнатися, як правильно встановити радіатори опалення в квартирі.

Проведення монтажних робіт

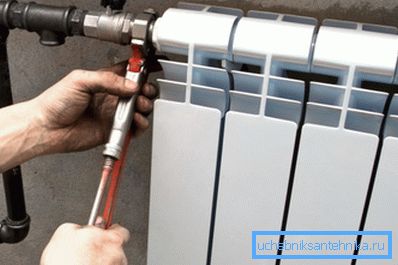

накручування фітингів

Установка радіаторів опалення в багатоквартирному будинку передбачає поетапне виконання робіт, від якості і черговості проведення яких залежить готовий результат.

Важливо: Монтажні роботи по заміні опалювального обладнання в багатоквартирному будинку слід проводити тільки після закінчення опалювального сезону, коли вода з системи злита.

Інструкція наступна:

  • Використовуючи газовий ключ демонтуємо стару батарею. Використання газового ключа мотивовано тим, що, на відміну від розвідного ключа, він захоплює і стягує гайку. У підсумку, можна розібрати навіть застарілі закислі з'єднання. Якщо гайка відкручується насилу, іржу можна розм'якшити спеціальними рідинами типу WD-40.

Важливо: Знімаємо батарею з кронштейнів не поодинці, а вдвох так як, найімовірніше, вона частково заповнена водою.

  • Після того як старий опалювальний прилад демонтований, міряємо розташування нового радіатора. Робимо це відповідно до раніше перерахованими правилами.
  • Свердлимо отвори під кронштейни. Встановлюючи кронштейни, перевіряємо горизонтальність їх розташування. Якщо батарея буде завалена, в окремих секціях можливе утворення повітряних пробок.
  • На встановлені кронштейни навішуємо батарею і відразу ж перевіряємо, щоб вона не хиталася при натисканні.
  • За допомогою розвідного ключа з'єднуємо фітинги з трубами.

Важливо: Герметичність з'єднань перевірити відразу ж не вийде, тому доведеться почекати до продувки системи.

висновок

Отже, ми в загальних рисах розглянули, яка інструкція установки опалювальних приладів в квартирах. Більше корисної інформації ви зможете знайти, подивившись відео в цій статті.
