Установка радіаторів: призначення і пристрій, різновиди та

Установка радіаторів нового зразка помітно підвищує енергоефективність опалення та температуру в будинку. Матеріали з високою теплопровідністю, і продумана форма корпусу підвищують тепловіддачу і конвекцію приладу. Ми розповімо, як правильно встановити радіатор в своєму будинку.

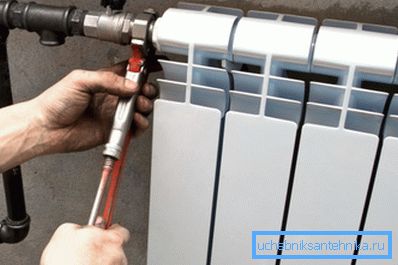

Установка алюмінієвого радіатора за допомогою водопровідного ключа.

Монтаж опалювального радіатора

Призначення і пристрій

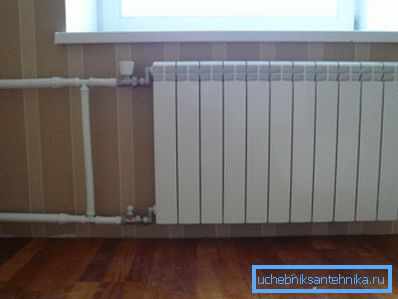

На фото - типовий конвектор з алюмінію.

Для початку розглянемо радіатор опалення як такої.

Це прилад, який повинен виконувати такі функції:

  • виробляти, перетворювати або отримувати теплову енергію;
  • нагрівати власний корпус або екран для передачі тепла;
  • поширювати теплову енергію навколишнього простору.

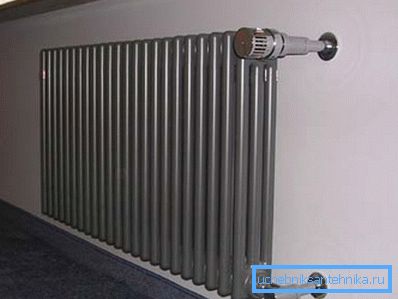

Установка сталевого радіатора - непогане рішення.

У сучасному побуті використовують два види обігрівачів: рідинні і електричні. Перші підключені до централізованої або автономної системі подачі теплоносія, другі - перетворять електричну енергію в теплову.

Також використовують газові і бензинові нагрівачі, але частіше їх застосовують в будівництві і виробництві. Дров'яні печі ми не розглядаємо.

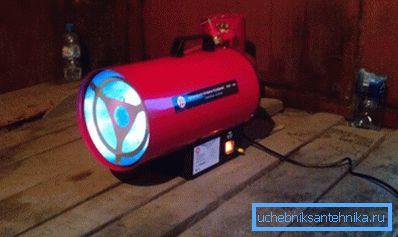

«Газова гармата» для прогріву гаража.

Рідинні конвектори являють собою систему каналів, по яких циркулює теплоносій і віддає енергію корпусу вироби. Це можуть бути батареї, регістри, панелі або конвектори.

Електричні моделі бувають самих різних форм, вони часто імітують водяні апарати, але не менш часто мають оригінальний дизайн. Також є відмінності в принциповому пристрої цих приладів. Установка електроприладів, як правило, утруднень не викликає, а тому ми основну увагу приділимо монтажу рідинних моделей.

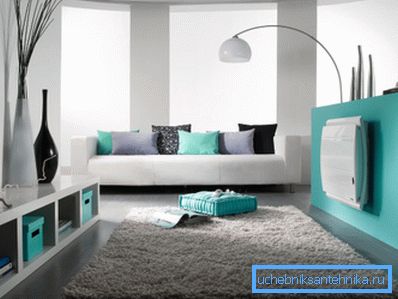

Електроопалення - це зручно, але дорого.

Зверніть увагу! Установка електричної батареї своїми руками зазвичай не викликає проблем, тому ми зосередимося на водяних радіаторах.

Різновиди і матеріали

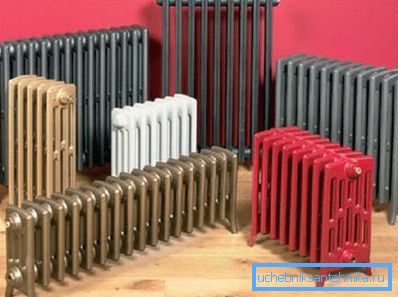

Вибір радіатора - це вам не установка виносу радіатора.

Отже, ми вже з'ясували, що батареї бувають:

  • рідинні;
  • електричні;
  • газові або бензинові;
  • дров'яні (це вже з іншої «опери», але все ж).

Крім того, вони можуть відрізнятися по конструкції.

Зустрічаються такі різновиди:

  1. трубчасті. Система з двох або трьох (іноді більше) горизонтальних труб з'єднана бічними колекторами в єдиний посудину, по якому циркулює теплоносій. Називаються регістрами.
  2. секційні. Система з вертикальних каналів з'єднана верхнім і нижнім колекторами в єдиний посудину, який наповнюється теплоносієм. Корпус зроблений так, щоб випромінювати максимальну кількість тепла.
  3. панельні. Сталеві панелі зварені плоскими сторонами, на яких є профілізація у вигляді каналів. Через ці канали тече рідина і нагріває панель.

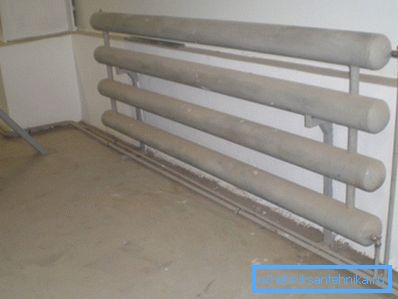

Трубчастий регістр опалення.

За своєю ефективністю найбільш працездатними виявилися батареї із секцій і трубчасті моделі з пластинчастим ребрами. Причому останні відрізняються не тільки підвищеним ККД і активної конвекцією, а й прийнятною реакцією на автоматичне регулювання за допомогою термостатичної головки. Мала ємність і невелику вагу корпусу роблять такі радіатори лідерами ринку.

Однак далеко не тільки пристрій і модельні особливості корпусу грають роль в ефективності приладу. Важливий також і матеріал, з якого він складається.

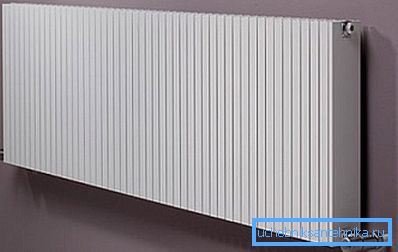

Конвектор панельного типу.

Розглянемо основні з них:

матеріал Якості і особливості
чавун Міцність, надійність, порівняно низька теплопровідність, крихкість, погана ремонтопридатність, велика маса
сталь Міцність, боязнь корозії, порівняно низька теплопровідність, велика маса, боязнь гідроударів
алюміній Висока теплопровідність і тепловіддача, боязнь кислотності, високі вимоги до теплоносія, хороша реакція на регулювання, високий ККД
мідь Найвища теплопровідність, міцність, не боїться корозії, хороша реакція на регулювання, високий ККД, висока ціна
Біметал Можливий мідний або сталевий сердечник в алюмінієвому корпусі. Висока міцність, хороша тепловіддача і ККД, хороша реакція на регулювання, середня вартість. Компромісний варіант для тих, хто вміє рахувати гроші

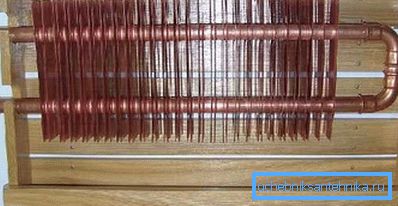

Мідь - це ефективно, але дорого.

Зверніть увагу! Для установки в будинку з централізованою подачею теплоносія рекомендують ставити чавун або біметал, а в автономну систему відмінно впишеться алюміній.

монтажні роботи

обв'язка

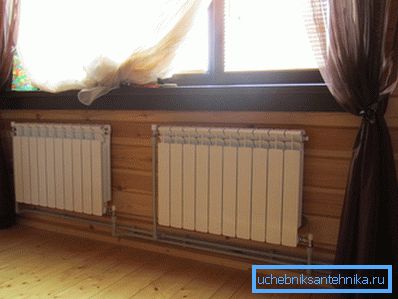

Щоб знати, як встановити радіатор, розберіться в типах обв'язки.

Обв'язкою називають порядок підключення труб подачі і відбору теплоносія. Від цього порядку незначно залежить ефективність роботи системи опалення.

Існує чотири типи:

  • бічна;
  • діагональна;
  • нижня;
  • точкова.

Найчастіше практикується бічне або діагональне підключення. Діагональне вважається самим правильним, однак при невеликій кількості секцій бічне від нього не відстає.

Схеми обв'язки конвекторів.

Нижня підключення менш раціональне з технічної точки зору, проте при підпільній чи внутріплінтусной прокладці труб опалення цілком себе виправдовує.

Також слід пам'ятати, що при однотрубної системі подачі слід використовувати байпас, а в разі термостатичною регулювання він і зовсім необхідний.

У однотрубної системі при регулюванні потрібен байпас.

Зверніть увагу! Подача теплоносія завжди повинно здійснюватися зверху, а відбір - знизу, якщо не передбачена інша схема.

установка

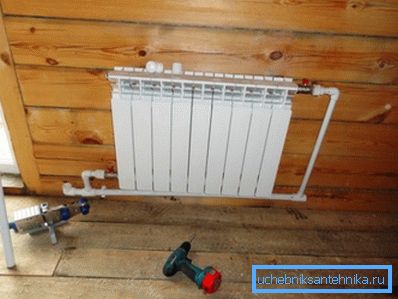

Переходимо до практики.

Почнемо з того, що перекриємо воду в системі, викрутимо заглушки і злити теплоносій з пристрою. Зберемо секції нової батареї. Потім інструкція передбачає демонтаж старого конвектора.

Труби підводки рідини можна обрізати болгаркою так, щоб зручно було встановлювати новий прилад. Старий кріпильний елемент слід також демонтувати.

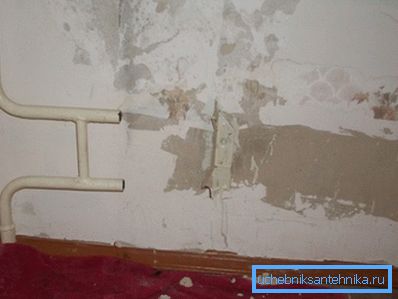

Демонтуємо старий прилад.

Новий прилад навішуємо за допомогою кронштейнів, які йдуть в монтажному наборі. Кронштейни зазвичай кріплять в стіні за допомогою дюбелів. Стежимо за горизонтальним положенням за допомогою рівня.

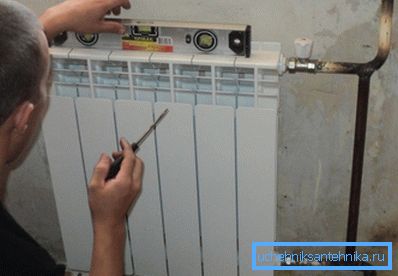

Стежимо за рівнем.

У трубу подачі закручуємо термостатичний клапан регулювання, а в отвір батареї - у відповідь хвостовик. В протилежне отвір обігрівача закручуємо кран Маєвського.

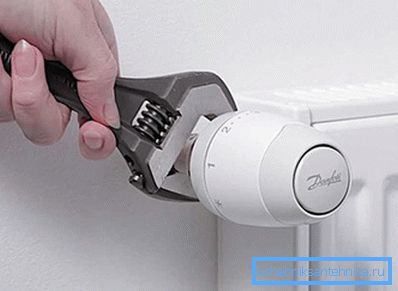

На трубу подачі монтуємо термостат.

У нижній отвір батареї укручуємо хвостовик, який з'єднуємо з кульовим краном зворотного труби. Регулювання в цьому відрізку системі не знадобиться.

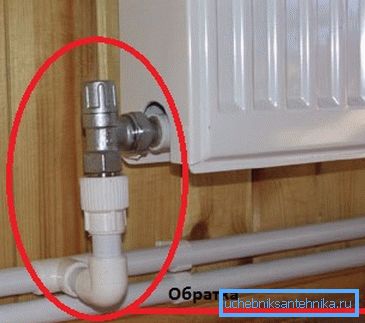

Підключаємо обратку.

Час, що залишився отвір закриваємо щільно спеціальною заглушкою, яка ставите в комплекті в виробу. В кінці роботи перевіряємо горизонтальність знову.

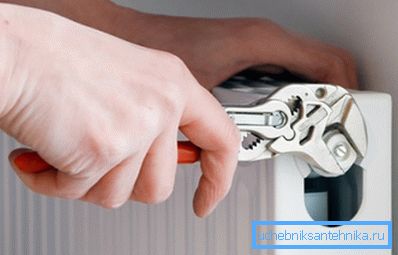

Закручуємо заглушку.

Зверніть увагу! Різьбові з'єднання ущільнюємо клоччям, джутовим волокном або ФУМ-стрічкою зі спеціальним високотемпературним герметиком.

висновок

Установка радіаторів - відповідальне завдання, від коректності рішення якої залежатиме комфортність вашого будинку. Дивіться відео в цій статті і дізнавайтеся нові нюанси по темі.
