Вакуумні радіатори: пристрій і принцип дії, тонкощі вибору

У гонитві за підвищенням ефективності опалювальних приладів виробники крім традиційних чавуну і сталі почали використовувати при виробництві радіаторів мідь і алюміній. Пізніше прийшла ідея створення вакуумної батареї - за рахунок хитрої конструкції такої обігрівач повинен миттєво прогріватися, а потужність його може перевищувати кращі біметалічні аналоги. При цьому він може бути як мобільним (електричні вакуумні радіатори досить включити в розетку), так і проточних (підключається до системи опалення).

Пристрій і принцип дії

Ключова відмінність проточного вакуумного радіатора від звичайної батареї опалення полягає в тому, що теплоносій в ньому рухається тільки через нижню частину (труба проходить через низ обігрівача). У класичному чавунному радіаторі гаряча вода зазвичай подається зверху і проходить через всі секції, нагріваючи метал.

У вакуумних пристроях для прогріву поверхні використовується дещо інший принцип:

• труба опалення з гарячою водою розігріває до кипіння рідину, закачаний в радіатор на заводі;
• потім ця рідина випаровується і піднімається у верхню частину секцій;
• відбувається її охолодження і конденсація на внутрішній поверхні стінок. Рідина під дією сили тяжіння переміщається в нижню частину і цикл повторюється.

Використання звичайної води призвело б до підвищеної витрати енергії на її випаровування, тому в таких батареях використовується спеціальна легкокипящая рідина. Як правило, застосовується літієво-бромідная рідина, для того, щоб зменшити витрати енергії на її випаровування з батареї відкачується повітря. За рахунок цього температура кипіння знижується до 35 ° С.

Зверніть увагу! Літієво-бромідную рідина не можна назвати корисною для здоров'я, тому при протіканні радіатора слід негайно припинити його експлуатацію.

Описаний принцип роботи вакуумних радіаторів опалення використовується в усіх без винятку опалювальних приладах такого типу. Змінюватися може лише склад рідини, робочі температури (залежать від складу рідини), а також зовнішній вигляд пристрою.

Переваги і недоліки

Теоретично описана конструкція позбавлена ​​серйозних недоліків.

До переваг виробники зазвичай відносять:

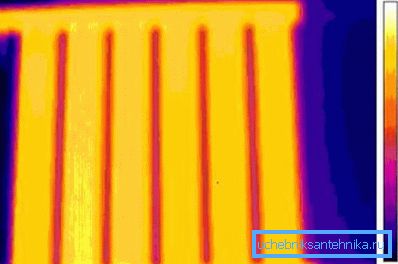

• високу швидкість прогрівання (Зазвичай обчислюється секундами);
• гарантоване відсутність повітряних пробок - їм просто ніде утворюватися, адже теплоносій проходить через 1 трубу;

• обсяг теплоносія в системі опалення не повинен бути занадто великим. Цілком вистачає літрів 10-15, так як котел не працює постійно, то він буде витрачати менше енергії на підігрів води;
• також виробники стверджують, що вакуумні радіатори володіють підвищеною тепловіддачею в порівнянні зі звичайними батареями опалення (Про це мова буде йти далі);
• рівномірний прогрів;

• знижений гідравлічний опір.

З недоліків відзначити можна:

• високу вартість, ціна в рази перевершує вартість звичайних радіаторів опалення;

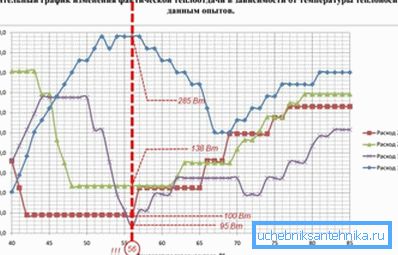

• ефективність пристроїв такого типу сильно залежить від температурного режиму. Наприклад, при підвищенні температури теплоносія понад рекомендованого значення легкокипящая рідина повністю переходить в газоподібний стан, через що тепловіддача радіатора падає в десятки разів. Гаряча вода просто проходить через трубу і тепло через неї не передається на стінки батареї.

Зверніть увагу! Для централізованої системи опалення вакуумні батареї потрібно підбирати з урахуванням того, яка саме температура на подачі.

Детальніше про вакуумних опалювачі

Незважаючи на те, що виробники заявляють солідний набір переваг в порівнянні зі звичайними батареями, вакуумні аналоги поки що не так широко поширені. Серед основних причин цього можна виділити не тільки високу вартість, але і відсутність значимої статистики щодо їх застосування.

Чи відповідають обіцянки виробників дійсності

Виробник будь-якої продукції прагне підкреслити переваги свого товару і скромно промовчати про його слабкі сторони. У випадку з вакуумними радіаторами історія та ж, все питання полягає в тому, наскільки реальність далека від теорії і рекламних буклетів.

Можна виділити такі особливості вакуумних батарей, про які мовчать продавці:

• батарея - лише проміжна ланка, роль якого полягає в тому, щоб просто передати енергію від котла в будинок. Відповідно, тепловіддача не може підвищуватися тільки через те, що з неї відкачали повітря і заповнили легкозакипаючої рідиною, батарея - НЕ генератор енергії, і сама по собі нічого не виробляє;

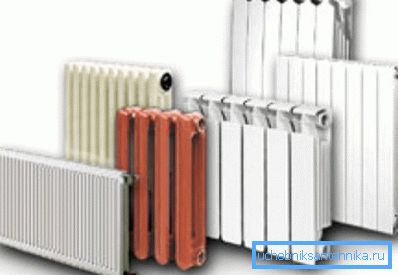

• вакуумні радіатори дійсно прогріваються набагато швидше, ніж товсті чавунні батареї. Ось тільки це не має особливого сенсу, все одно на те, щоб прогріти стандартну кімнату піде більше години часу. Так що виграш в пару хвилин абсолютно незначний;

• відповідає істині і повна відсутність повітряних пробок. Але в звичайних батареях це давно перестало бути проблемою. Досить просто встановити кран Маєвського у верхній частині опалювального приладу і зайве повітря можна буде спустити самостійно;

Зверніть увагу! Для цього потрібно ще й забезпечити правильний ухил радіатора при установці. Він трохи нахиляється так, щоб все повітря збирався у верхній його частині, у крана.

• корозія і засмічення вакуумного обігрівача також неможливо - причина криється в тому, що теплоносій не циркулює через самі секції батареї;
• можуть бути проблеми в системах автономного опалення з природною циркуляцією. Справа в тому, що в них теплоносій переміщається за рахунок різниці в висоті котла і самої батареї. У порівнянні зі звичайною опалювальною системою перепад висоти буде менше на висоту батареї, відповідно зменшується і натиск в трубі;

• що стосується гідравлічного опору, то воно дійсно невелика, але для господаря будинку цей параметр абсолютно не важливий. Значний ефект цей показник дає лише для компаній, що займаються обслуговуванням систем опалення;
• вакуумні радіатори в автономній системі опалення вимагають невеликої кількості води в системі, але котлу доведеться частіше включатися для того, щоб підтримувати постійну температуру. Так що цей параметр також можна назвати незаперечною перевагою вакуумних пристроїв над звичайними. До того ж, сучасні радіатори також обходяться порівняно невеликим обсягом води;

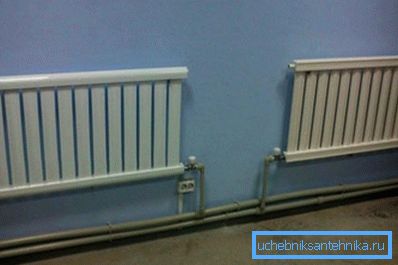

• в описі зазвичай говориться, що радіатор працює навіть при невеликій температурі теплоносія, це дійсно так, але і тепловіддача при цьому невисока. Тому, щоб досягти комфортної температури в будинку з низькотемпературної системою опалення доведеться нарощувати площа тепловіддачі (тобто просто купувати більшу кількість дорогих опалювачів);

• нагадати варто і про те, що рідина в батареї далеко не нешкідлива. І якщо протечка звичайної батареї загрожує хіба що невеликий псуванням майна, то витік літієво-бромідной рідини і її випаровування позначаться на здоров'я мешканців.

тонкощі вибору

З огляду на всі описані особливості роботи вакуумних радіаторів рекомендувати їх до покупки складно. І справа тут саме в високою ціною, ефективність не набагато вище, ніж у тих же біметалевих опалювачів, а проблем можна отримати масу.

Проте, якщо з фінансами проблем немає, то можна і придбати таку батарею, потрібно тільки не помилитися при виборі.

Інструкція по вибору має наступний вигляд:

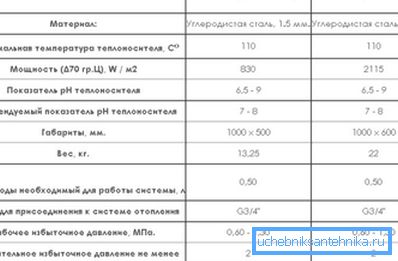

• спершу потрібно ознайомитися з температурним режимом роботи пристрою. якщо воно розраховане на температуру теплоносія 110-120 ° С, а встановлювати його планується в звичайній міській квартирі, то про заявлену продуктивності можна забути;

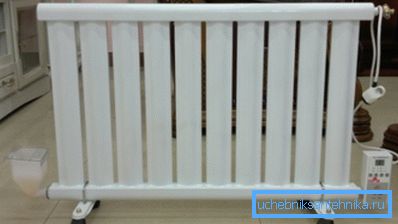

• потім звертаємо увагу на зовнішній вигляд, зокрема якість фарбування. Фарба не повинна стиратися нігтем, бути рівномірно нанесеною на поверхню металу, не мати ніяких патьоків і напливів. Низька якість фарби говорить про те, що цей радіатор, швидше за все, неякісний;

• рідини всередині не повинно бути занадто багато. Досить просто нахилити батарею і прислухатися - легкий шелест означає, що все в порядку, булькання говорить про те, що рідини багато;
• зварні шви повинні бути чіткими, рівними, без напливів.

Саморобний вакуумний обігрівач

Цілком реально змайструвати вакуумний радіатор опалення своїми руками. Все, що для цього знадобиться - стара звичайна батарея і легкоиспаряющихся рідина. Воду використовувати небажано, так як ефективність роботи обігрівача знизиться.

Збірка виконується в такій послідовності:

• через нижній канал буде проходити труба з теплоносієм, поетом в нижній частині заглушки видаляються, вставляється труба, герметизуються стики;

• у верхній частині радіатора знадобиться отвір для заповнення його легкозакипаючої рідина. З доступних аналогів літієво-бромідной суміші виділити можна спирт, він досить легко випаровується і нешкідливий для людини;

Зверніть увагу! До упору заповнювати батарею не потрібно, достатньо щоб рідина покривала трубу з теплоносієм.

• після цього найскладніша частина - відкачка повітря. Без компресора зробити це не вийде;
• також самостійно доведеться зайнятися калібруванням приладу з тим, щоб виявити оптимальні режими роботи. Можна збільшувати температуру теплоносія градусів на 5-10 ° С і для кожного нового значення вимірювати температуру поверхні батареї.

Замість проточною труби можна вставити і ТЕН з терморегулятором. В такому випадку отримаємо універсальний пристрій, який можна використовувати як доповнення до звичайного опалення.

Підведення підсумків

Вакуумні радіатори опалення - цікава ідея, яка потребує серйозного дослідження. Поки що про ефективність таких опалювачів можна судити тільки за відгуками рідкісних власників, так по рекламі виробників. У майбутньому, за умови зниження вартості їх можна розглядати як аналог звичайних радіаторів опалення.
