Вентиль для радіатора. принцип роботи термостата. механічні

За видами регулювальний вентиль для радіаторів можна класифікувати на два різновиди - це механізм з регулюванням інтенсивності потоку теплоносія і дискретний, який може бути або відкритий, або закритий.

Якщо з першим агрегатом все зрозуміло, то другий, термостатичний, підрозділяється на електронні з різним типом логіки і механічні, з різними наповнювачами, від яких залежить якість експлуатації. Тому ми більше зосередимо свою увагу на термостатичних приладах і їх пристрої, а також подивимося відео в цій статті.

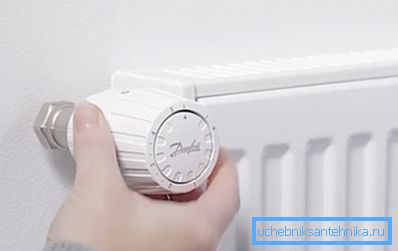

регулювання мікроклімату

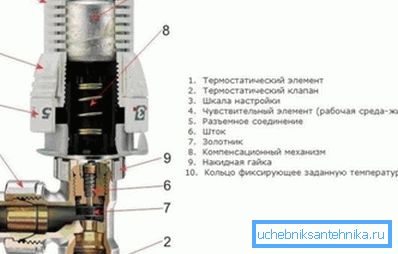

Принцип роботи термостата

• Теплоносій, який циркулює в опалювальній системі, має певну температуру, яка передається на радіатор, що обігріває повітря в приміщенні і звичайний вентиль регулює інтенсивність потоку, роблячи батарею холодніше або гаряче. У випадку з термостатики теж регулюється температура в радіаторі, але робиться це автоматично, в залежності від температури повітря в приміщенні.
• Термостатичний регулювальний вентиль на радіатор опалення має наповнювач (твердий, рідкий або газовий), який реагує на температуру повітря, тобто, при нагріванні він розширюється і штовхає шток, перекриваючи прохід теплоносія, а при охолодженні - звужується і шток відсувається назад, звільняючи прохід гарячої воді, що циркулює в радіаторі. Подібним чином працює і електронний термостатичний регулятор, але він набагато точніше.

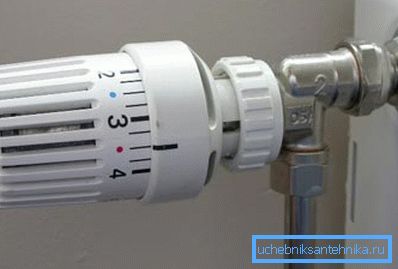

• Наприклад, ви встановили ручку настройки на цифру 3 - зазвичай це відповідає 20? C, і циркуляція теплоносія триватиме до тих пір, поки температура повітря в кімнаті не підніметься до 21? C і коли це станеться, наповнювач розшириться, сильфон натисне на шток і прохід буде перекрито. Коли температура повітря в кімнаті опуститься до 19? C, то наповнювач зменшиться в розмірах і вода відштовхне шток назад, відкриваючи собі прохід для циркуляції в радіаторі.

механічні терморегулятори

Примітка. Всі термостатичні регулятори механічного типу поділяються на три групи щодо заповнення сильфона різними наповнювачами. Так, це можуть бути тверді тіла типу парафіну, стеарину або озокериту, рідкі, типу спирту або масла, або це може бути зріджений газ.

У тих випадках, коли сильфон наповнений парафіянами, стеарином або озокеритом, процес реагування виходить досить загальмованим - наповнювач досягає необхідного стану тільки через 40 хвилин після того, коли в кімнаті встановилася потрібна температура.

А так як реакція приладу запрограмована на один градус, то він просто-напросто не встигає спрацювати при потрібній температурі і похибка, як правило, досягає вже до 1,5 ?. Тобто, якщо ви задали 20 ?, то він буде спрацьовувати ні до 19-21? C, а при 17,5-22,5? C відповідно.

Ще один негатив такого приладу - це вплив сторонніх чинників, наприклад, парафін може нагріватися від задньої стінки холодильника, що знаходиться поруч або охолоджуватися від протягу. Проте, механічні пристрої з твердим наповнювачем вважаються найбільш надійними серед своїх аналогів (рідинних і газових), до того ж ціна на них трохи нижче.

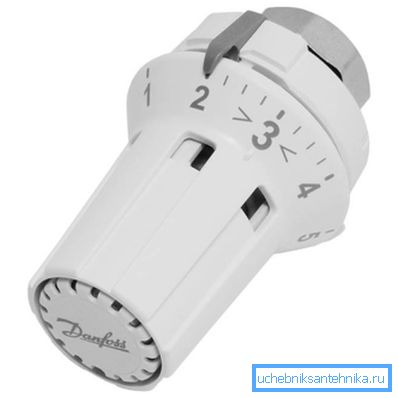

У тих випадках, коли регулятор заповнений спиртом або олією, сильфон реагує набагато швидше - це відбувається через 25 хвилин - майже в два рази швидше, ніж з твердим наповнювачем. За зовнішнім виглядом такі крани більш компактні, так як сильфон тут має менші розміри, отже, стискається в розмірах і головка з ручкою настройки.

Такий пристрій може правильно функціонувати при температурі теплоносія 50-80? C, але похибка можлива і тут і вона, в залежності від виробника, становитиме 0,9-1,5? C.

Серед механіки найбільш досконалим можна назвати термостат з газовим сильфоном - його затримка при реагуванні на підвищення або пониження температури в порівнянні з твердими тілами і рідинами - мінімальна.

Йому потрібно всього 8 хвилин, щоб відреагувати на зміну температури повітря в приміщенні - в порівнянні з 25 і 40 хвилинами, це дуже мало! Причина тут досить проста - сильфон максимально віддалений від стінок регулятора, що підвищує його чутливість, так як сторонні чинники тут можуть надати лише мінімальний вплив.

Примітка. Терморегулятори будь-якого типу, прямі і кутові, інструкція не рекомендує ставити біля нагрівальних приладів, на протягах і за шторами. Ці чинники сприяють збою в роботі механізму.

Таблиця термостатичних регуляторів ДАНФОСС

електронні терморегулятори

Електронний термовентілем для радіатора опалення може бути двох типів - з відкритою і закритою логікою, тобто, перший варіант підлягає програмуванню, а другий - ні.

Вони відрізняються в застосуванні, так, прилади із закритою логікою встановлюють безпосередньо на радіатори, а програмовані регулятори встановлюються в автономному опаленні в якості контролера. Він збирає інформацію про температуру в кожній кімнаті за допомогою дистанційного датчика і тим самим має можливість регулювати загальну температуру.

Істотний недолік електронних термостатичних вентилів, це їх висока вартість і залежність від джерела живлення. Якщо сіла батарейка або розрядився акумулятор, прилад перестає функціонувати.

Примітка. При монтажі на радіатори терморегуляторів будь-якого типу, їх (батареї) обов'язково слід забезпечити запірною арматурою. Це може бути як звичайний кульовий кран, так і конусний вентиль.

додаткові регулятори

Якщо у вас на опаленні встановлений роздільний контур, тобто, крім радіаторів також задіяна система водяного теплої підлоги, то вам обов'язково доведеться встановлювати балансування радіаторний вентиль, так як для батарей і статі потрібна різна температура. Залежно від конструкції контуру (його розгалуження), ви можете використовувати триходовий або четирёхходовой термостатичний клапан, який перерозподіляє теплоносій по потрібної (заданої) температури.

Принцип роботи тут досить проста - з котла теплоносій надходить на триходовий (четирёхходовой) кран з однією і тією ж температурою, яка потрібна для обігріву радіаторів, але занадто висока для теплої підлоги.

Тому, клапан перекриває напрямок до підлоги і скидає воду в трубу повернення - коли труба на підлозі остигає - клапан відкривається і циркуляція відновлюється до певної точки температури.

висновок

На закінчення хотілося б згадати про настройках терморегуляторів, які обов'язково слід проводити після їх монтажу своїми руками - без них ви не зможете відкоригувати мікроклімат в приміщенні. Для цього вам потрібно позакривати всі вікна і двері, повернути ручку регулятора вліво до упору і дочекатися, коли температура в кімнаті підвищиться вище необхідної на 5-6? C.

Після цього поверніть ручку до упору вправо і дочекайтеся, поки температура не опуститься до бажаної, і повільно починайте відкривати регулятор, доки не почуєте шум води - залиште його в цьому положенні.
