Вертикальні радіатори - їх види, розрахунок і підключення

Відразу слід сказати про те, що вертикальні радіатори використовують не тільки як опалювальні прилади, а й як предмет декоративного прикраси в приміщенні - щось на зразок оригінального доповнення до інтер'єру. Мова в даному випадку йде про водяне опалення, тому нас цікавлять прилади трубчастого і панельного типу, зроблені з біметалу або алюмінію, а також їх експлуатаційні особливості.

Крім того, ми звернемо вашу увагу на деякі нюанси в монтажі таких опалювачів і на додаток покажемо відео в цій статті.

Радіатори вертикального типу

Якщо ви хочете використовувати в приміщенні вертикальні нестандартні довгі радіатори опалення (до 1800 мм у висоту), то повинні розуміти, що їх неможливо встановлювати під вікнами.

Отже, ви втрачаєте додаткової термоізоляції, так як теплий потік повітря, який піднімається вгору перед вікном, відсікає холодний потік, що йде від стекол. Але така ж ситуація створюється і з системою теплої підлоги, так що це не критично.

різновиди

  Примітка. По суті, будь-які радіатори для системи водяного опалення є вертикальними, так як їх експлуатація відбувається саме в такому положенні. Вони можуть проводитися з різних металів і цього, по суті, залежить їх маса і ціна. Крім того, це може безпосередньо вплинути на ефективність тепловіддачі.

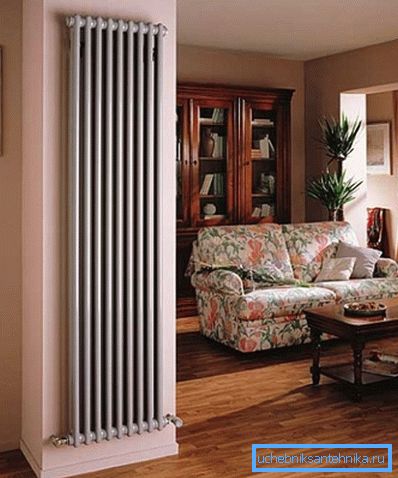

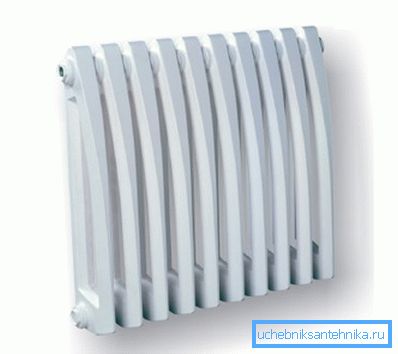

• Чавунні вертикальні радіатори відносяться до розряду трубчастих (Колончатий) секційних, тобто, одна секція складається, як правило, з двох вертикальних труб або колон, з'єднаних між собою і кількість цих секцій можна набирати на свій розсуд.

Чавун особливо хороший в системах централізованого опалення, так як він довго нагрівається через свою товщини, зате довго тримає тепло, що дуже зручно при періодичної подачі теплоносія. У чавунних приладів є два основних недоліки - це великий обсяг (для автономних систем це занадто накладно, а для централізованих практично непомітно) і велика маса.

• На даний момент дуже часто використовують опалювачі зі сталі, але їх роблять тільки панельного типу, що працюють за конвекційному принципом - трубчасті моделі зі сталі не виробляють, хоча їх можна зробити самостійно, в нержавіючому варіанті. Завдяки великій кількості типорозмірів, малій вазі і досить низьку вартість і привабливому дизайну, їх набувають дуже часто, хоча це в більшості випадків стосується лише систем автономного опалення.

Основним недоліком таких опалювачів є схильність до корозії, тому інструкція не рекомендує використовувати їх в системах з централізованим опаленням, так як через високого тиску там легко може статися витік води.

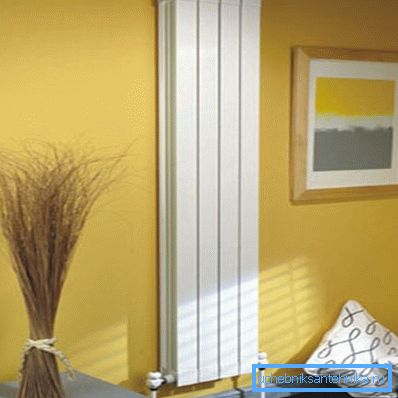

• Основною перевагою алюмінієвих моделей є найвища тепловіддача і найменша вага серед всіх типів опалювачів такого роду, але серед переваг, звичайно, є і ряд недоліків. Перш за все, трубчасті алюмінієві вертикальні радіатори немає сенсу монтувати в системах централізованого опалення навіть в малоповерхових будівлях, де робочий тиск не дуже висока, так як в теплоносій потрібно додавати спеціальний препарат, який протидіє корозії, а це можливо тільки в автономних системах. Крім того, вартість такої батареї досить висока, зате ці недоліки з лишком окупаються відмінним дизайном вироби.

• За зовнішнім виглядом алюмінієві і біметалічні моделі дуже схожі, до того ж, і одна і інша має трубчастий тип циркуляції теплоносія, хоча за технічними характеристиками такі батареї сильно відрізняються один від одного.

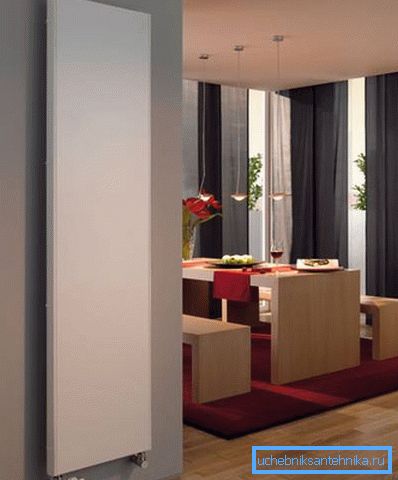

Так, биметаллическая конструкція являє собою трубчасту ємність, де всередині знаходиться сталь, а зовні алюміній, отже, завдяки стали вони витримують саме високий тиск, який тільки можливо в опалювальних системах, а завдяки алюмінію у них значно збільшується тепловіддача.

На ринку сантехніки такі моделі, мабуть, мають найбільший попит, так як їх можна монтувати в системах, як автономного, так і централізованого опалення (такі опалювачі теж розбираються по секціях).

Дзеркальні і плоскі радіатори

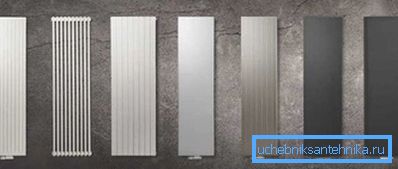

Такі моделі, як на верхній фотографії, це, як правило, вертикальні радіатори опалення з нижньою підводкою, які служать чудовим доповненням до інтер'єру приміщення, одночасно обігріваючи його.

Мабуть, по декоративним достоїнств, це найбільш красиві моделі, хоча за розмірами вони в основному відповідають іншим опалювачам, отже, вони будуть займати стільки місця, скільки вам знадобиться.

Такі радіатори мають трубчасту систему циркуляції води і чудову тепловіддачу - для прикладу ми наведемо нижче таблиці продукції компанії ECA.

ECA панельні гладкі

ECA панельні дзеркальні

Розрахунок і підключення

Перш ніж підключати опалювачі до контуру, вам необхідно обчислити їх кількість або просто потужність однієї одиниці відповідно до обсягу або квадратурою житлового приміщення, де буде відбуватися монтаж.

Припустимо, ви будете встановлювати біметалічні вертикальні радіатори опалення, тоді вам потрібно подивитися в супровідних документах потужність однієї секції, але для прикладу ми візьмемо 185Вт, це параметри Mirado.

Для приміщень з стелями не вище 2,7 м і товщиною стін не менше 0,6 м використовується формула S * 100 / P, де S - це площа кімнати, P - потужність однієї секції, а 100 - це кількість ват, необхідні для обігріву м². Якщо ми візьмемо кімнату 30м², значить, K_{кількість секцій}= S * 100 / P = 30 * 100/185 = 16,2, але для впевненості, звичайно, краще використовувати 17 секцій.

Але такі обчислення також можна виробляти і за обсягом приміщення, особливо, якщо у вас високі стелі або ви використовуєте панельні радіатори, які не можна розібрати по секціях.

Тут використовується формула P = V * 41,

• де P - це загальна потужність обігрівача,
• V - об'єм приміщення,
• а 41 - це кількість Ватт, необхідних для обігріву м³

Беремо кімнату з тією ж площею, але з стелями 3м, отже, у нас вийде V = 30 * 3 = 90м³. Значить, P = V * 41 = 90 * 41 = 3690-3,69кВт - це загальна потужність одного або декількох опалювачів, необхідних для такого приміщення.

Якщо опалювальний контур вже змонтований, то підключити високий радіатор своїми руками досить просто, тим більше що у них зазвичай, гдё нижнє приєднання або з нижніх бічних сторін.

Дуже важливо, щоб ви його правильно закріпили, і там не було перекосу, а входи точно відповідали розташуванню фітингів контуру, так що тут дуже важлива правильна розмітка місць установки кронштейнів. Кожен обігрівач повинен мати запірну арматуру (крани) на вході і виході, щоб його можна було автономно демонтувати.

висновок

Не у всіх кімнатах не завжди потрібна однакова температура повітря, тому, щоб регулювати вертикальні радіатори окремо один від одного, використовують автоматичні терморегулятори різних конструкцій. Суть дії такого приладу полягає в тому, що ви встановлюєте необхідну температуру, при досягненні якої перекривається кран, а коли вона падає, то прохід відкривається заново.
