Вибір і укладання труб теплої підлоги: особливості монтажу

Сучасні аналітики прогнозують збільшення тарифів на електроенергію вже найближчим часом. А значить, зросте ціна не тільки на використання електроприладів, а й на опалення приміщень. У зв'язку з подібними прогнозами все більшої актуальності набувають пошуки найбільш економічно вигідного методу обігріву будинків.

Крім дешевизни хочеться також, щоб подібна система не виходила за рамки естетичної привабливості, зберігаючи в житло вже звичний комфорт. Одним з найбільш поширених рішень, що відповідають даним вимогам, є пристрій в будинку «теплих підлог». Конструкція водяного типу з поліпропіленових матеріалів зарекомендувала себе, як найбільш економічно вигідне обладнання для обігріву.

Особливості різного типу систем

Переваги установки системи «тепла підлога» може оцінити кожен, хто хоч трохи знайомий з основами фізики.

На сьогоднішній день в залежності від виду теплоносія існують два типи подібних конструкцій:

1. Водний;
2. Електричний.

Зверніть увагу! Принцип дії і в першому, і в другому випадку дуже схожий. Під поверхнею підлоги проводять труби або спеціалізовані кабелю, які і будуть нагрівати її, а від нагрітої поверхні тепле повітря буде підніматися до стелі.

Зазвичай подібного типу конструкцію встановлюють в кухні або у ванній, а для підлогового покриття в них встановлюють керамічну плитку, завдяки її чудовим параметрам теплопровідності. Звичайно, тепла підлога не складно облаштувати і в будь-якому іншому приміщенні, але в залежності від типу обраного підлогового покриття буде зменшуватися і ККД його роботи.

Для того щоб своїми руками робити монтаж або вибір труб для подібної системи вам необхідно володіти хоча б мінімумом знань про її технічні характеристики.

Зверніть увагу! Виробники часто згадують всі достоїнства пропонованого продукту, замовчуючи про його недоліки, але для того, щоб зробити правильний вибір, необхідно ознайомитися з повною картиною параметрів, тим більше що ціна такої системи досить висока.

Основні параметри водяного статі

Труба, яка використовується для створення «теплих підлог», є екологічно безпечною і економічною, але для того, щоб зробити її укладку, знадобиться додаткове обладнання і підготовчі будівельні роботи, які здатні значно збільшити вартість (читайте також статтю Сталеві прямокутні труби - технічна інформація і нормативні вимоги).

Укладання труб утолщает підлогу приблизно на 10-15 см. Також ви витратите якийсь час на випробування і запуск. Але в будь-якому випадку отримаєте опалення, яке за кількістю споживаної електроенергії буде набагато економічніше.

переваги

До переваг подібних конструкцій можна віднести:

• Рівномірний прогрів всій поверхні, навіть якщо, роблячи вибір труб для теплої підлоги, ви зупинитеся на мідних;
• Повна маскування приладів;
• Можливість при малих витратах зробити обігрів значних площ;
• Робота контуру не пов'язана з різного типу шкідливими для здоров'я випромінюваннями;
• Витрати на установку мають разовий характер, зважаючи на відсутність необхідності обслуговувати систему;
• Відсутність витрат на обслуговування.

недоліки

Крім достоїнств, системи такого роду мають і деякі недоліки:

• Необхідність придбання насоса водяного типу;
• Складнощі процесу монтажу при використанні поліпропіленових труб;
• Проблеми зі зниженням тиску в стояку опалення;
• Труднощі виявлення протікання контуру після остаточного завершення робіт по установці.

Монтаж водяної підлоги

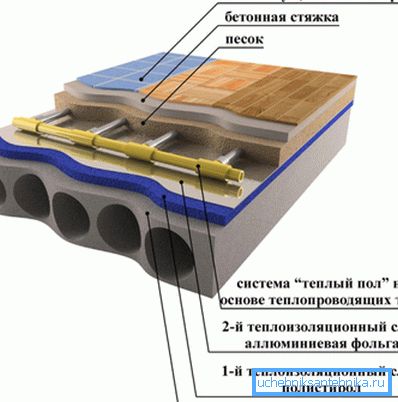

В системі водяного обігріву такого типу головним нагрівальним елементом є термічно ізольована плита з бетону. Усередині цієї плити вмонтовані труби конструкції, по яких циркулює гарячий теплоносій.

Коротка інструкція монтажу подібних систем складається з наступних етапів:

1. На підлозі створюється ідеально рівна цементно-піщана стяжка;
2. На стяжку уздовж стіни укладають ізоляційний настил з плівкою з алюмінію, який буде перешкоджати втраті тепла;
3. На теромізоляціонную підкладку за допомогою спеціалізованих кріпильних елементів укладається труба згідно з тим, як це обумовлює схема розкладки труб теплої підлоги;
4. Створений контур заливається цементом;
5. На висохлий цемент укладається підлогове покриття.

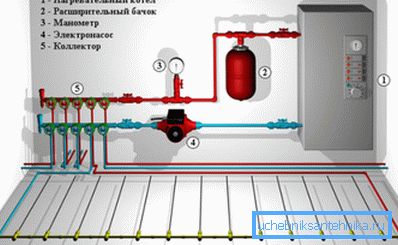

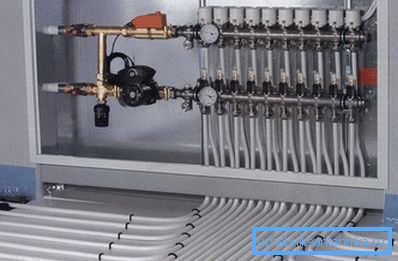

Зверніть увагу! Для того щоб створена система функціонувала правильно необхідно придбати і встановити обладнання, яке буде контролювати подачу теплоносія в трубу.

Як вибрати трубу

Для створення подібних систем використовують такі види труб:

• полібутеновие;
• сталеві;
• металопластикові;
• мідні;
• Поліпропіленові.

Нормативна документація забороняє використовувати для створення подібних систем тільки матеріали з чорного металу, тому що шовні вироби не можна замуровувати в стіни і підлогу.

Високі вимоги до труб застосовуються з огляду на те, що після укладання конструкція заливається бетоном і при будь-якому пошкодженні доведеться зламувати цемент. Для створення «теплої підлоги» застосовуються спеціалізовані матеріали, а не ті труби, які застосовують для монтажу систем гарячого і холодного водопостачання.

Порада. Найбільш придатними будуть матеріали діаметром від 16 до 18 мм. Вибираючи такі вироби, ви зможете незначно збільшити товщину статі, а для достатньої гідравліки не буде потрібно купувати додаткове обладнання.

Матеріали повинні мати наступними параметрами:

• Перешкода дифузії кисню;
• Коефіцієнт лінійного розширення 0,025 Мм / мК і менш;
• Теплопровідність - 0,43 Вт / мК.

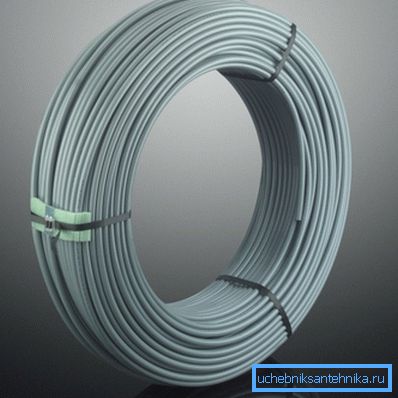

Зверніть увагу! Для створення системи в одному приміщенні необхідно придбати одні цілісний шматок, експлуатаційної період якого повинен бути дорівнює терміну життя самого будинку.

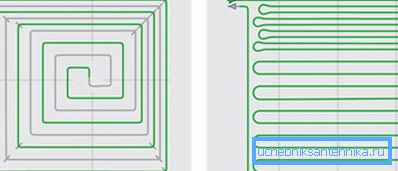

Укладання труб під даний тип опалення може вестися такими способами:

1. Спіраллю або равликом;
2. зигзагом;
3. Обома методами.

При укладанні різними способами витрати будуть рівними, але ККД таких систем буде різний.

Зверніть увагу! Витрата труби на теплу підлогу безпосередньо залежить не тільки від площі приміщення, а й від ухилу поверхні.

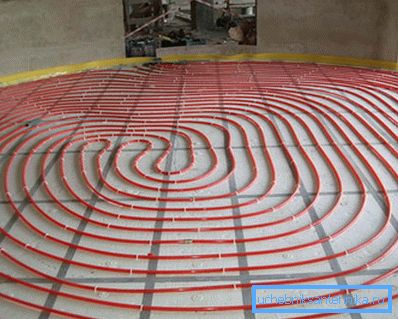

Укладання в формі спіралі

В даному випадку труби з різного типу потоками чергують між собою - гаряча труба є сусідами з більш холодним ділянкою контуру.

Дана форма укладання забезпечує максимально рівномірний розподіл тепла. У квартирах зазвичай застосовують саме його.

Порада. Улітку не підійде для приміщення, підлогове покриття якого має ухилом.

Укладання зигзагом

В даному методі укладання слід бути готовим до того, що підлога буде більш гарячим біля зовнішньої стіни, а долаючи відстань, вона буде охолоджуватися вглиб приміщення. Для того щоб забезпечити рівномірність обігріву буде потрібно придбати додаткові насоси, що створюють велику швидкість переміщення теплоносія.

Крок розташування труб

Відстань між трубами теплої підлоги, іменоване також, як крок труб теплої підлоги розраховується залежно від цільового призначення приміщення. Чим менше буде крок труби при укладанні теплої підлоги, тим більше буде прогріватися поверхню.

Тепло розподіляється в даному випадку по радіусах, тому для найбільш ефективного прогріву слід стежити за тим, щоб ці радіуси не перетиналися.

Порада. Робити укладання слід по квадратній розмітці, яка присутня на утеплювачі.

Деякі особливості проектування

Насправді процес проектування подібних обігрівальних конструкцій не так то і простий.

Для того щоб правильно розрахувати трубу на теплу підлогу необхідно врахувати цілий ряд факторів, таких як:

1. Бажана температура;
2. Призначення приміщення;
3. Параметри використовуваних матеріалів і т. Д.

Зверніть увагу! Проектування подібних систем проводиться сьогодні з допомогою спеціалізованих комп'ютерних програм. Використання подібного ПО дозволяє визначити не тільки кількість необхідних матеріалів і устаткування, але і те, якою буде максимальна довжина труби для теплої підлоги.

Вимоги, що пред'являються до монтажу

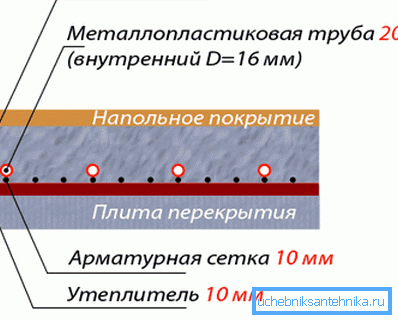

Починати роботи по монтажу «теплої підлоги» можна тільки після того, як будуть проведені необхідні підготовчі будівельні роботи. Товщина створюваного статі складе близько 10-13 см.

Тому слід дотримати вимогу в наявності під даною конструкцією не менше 70 мм. В іншому випадку товщину теплої підлоги слід збільшити.

Якщо установка опалювального контуру ведеться у ванній кімнаті, конструкція змусить підняти підлогу даного приміщення на більш високий рівень. Якщо не врахувати цей факт, то при виникненні аварійної ситуації вода з даного приміщенні буде стікати в кімнати.

Якщо підлога приміщення прилягає до грунту, то слід простежити за тим, щоб він був добре гідроізольовані. Якщо для гідроізоляції використовувався бітум, то слід організувати під термоизолятором підкладку з поліетилену або картону.

Стяжка з цементно-піщаної суміші повинна володіти ідеально рівною поверхнею. Допустима величина нерівностей становить всього 1 см.

У місцях, де присутні перепади висоти, труба може набувати вигнуту форму, що сприяє утворенню повітряної пробки в системі, яка перешкоджає циркуляції теплоносія.

На закінчення

Зробивши вибір на користь водяного типу теплої підлоги, ви гарантуєте своєму будинку тепло і затишок. Крім того, екологічно чиста конструкція не буде надавати шкідливого впливу на ваше здоров'я і здоров'я ваших домочадців (див.також статтю водогазопровідних труб і її особливості).

А відео в цій статті розкриє вам ще більше секретів монтажу даного типу опалювального контуру і тонкощів вибору труб.
