Види біметалевих радіаторів опалення. різновиди конструкцій.

Так уже склалося, що на більшій частині нашої великої держави опалювальний сезон триває не менше півроку, тому інтерес народу до якості опалювальних приладів дуже важливе. Чавун і сталь експлуатуються понад 100 років і про них все відомо, а ось які переваги і недоліки біметалевих радіаторів опалення, що з'явилися порівняно недавно, люди поки що знають не повністю. Ми постаралися систематизувати кілька точок зору і надаємо їх вашій увазі.

різновиди конструкцій

Як видно з назви, біметал - це з'єднання з двох різних металів. Найчастіше це з'єднання сталі та алюмінію, хоча ще випускаються моделі, де з алюмінієм комбінується мідь.

Як правило, це суцільнолитий або монолітний біметалічний радіатор. Ціна на такі мідно-алюмінієві панелі найвища, але їх тепловіддача в кілька разів перевищує показники сталевих побратимів.

Крім звичайної вуглецевої сталі, випускаються батареї, в яких сердечник робиться з нержавійки. Вони призначені для систем, де теплоносій має підвищений рівень pH, а також нестабільне або високий робочий тиск. Вони не набагато дешевше мідних. Нержавійка хороша для висотних будинків (більше 16 поверхів) і любителів серйозного запасу міцності.

Найчастіше коли говорять про подібні конструкціях, мають на увазі тандем вуглецевої сталі і алюмінію.

Але і тут не все так просто, існує так званий повний біметалічний радіатор і частковий, або псевдо біметал.

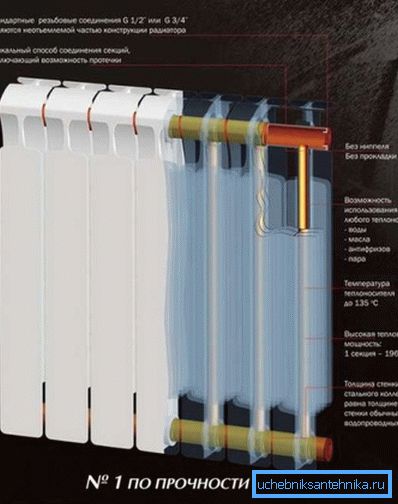

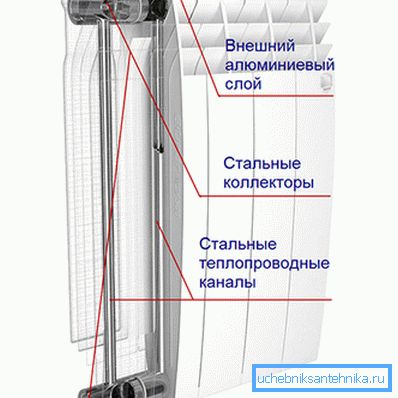

• Вираз повний біметалічний радіатор, говорить про те, що в такій батареї встановлено цільний сталевий сердечник. Теплоносій в даному випадку ніяк не контактує з алюмінієвої оболонкою. У деяких джерелах такі моделі можуть іменуватися «посиленими»;

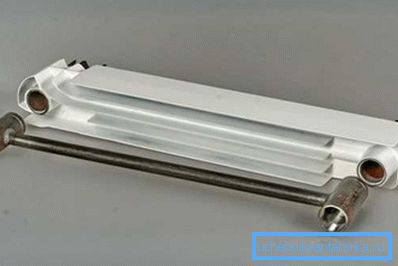

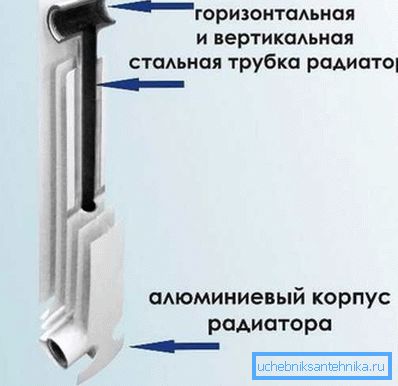

• Пристрій біметалічного радіатора з частково-сталевим сердечником, передбачає установку сталевих трубок тільки в вертикальних каналах конструкції. Більш товсті і широкі горизонтальні канали в таких батареях зроблені з алюмінію.

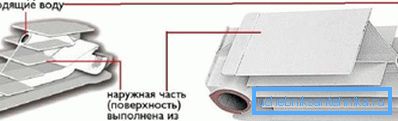

Важливо: повні і частково-сталеві конструкції випускаються як з одним, так і з двома вертикальними каналами. Другий варіант має більшу глибину, але відрізняється поліпшеною тепловіддачею. Плюс, що важливо, ймовірність засмічення відразу обох трубок мізерно мала.

Який варіант краще

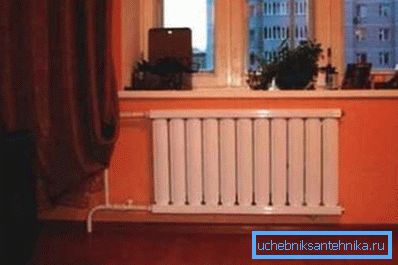

• У міських висотках одну з найбільших небезпек представляє високий тиск. Тут переваги біметалічних радіаторів з цільним сталевим сердечником очевидні. Робочий тиск в багатоповерхівках часто становить 6 - 9 атмосфер, що цілком вписується в характеристики виробів з частково-сталевим сердечником. Але потужність гідроударів може досягати 15 - 30 атмосфер, а такі випробування алюмінію не під силу;

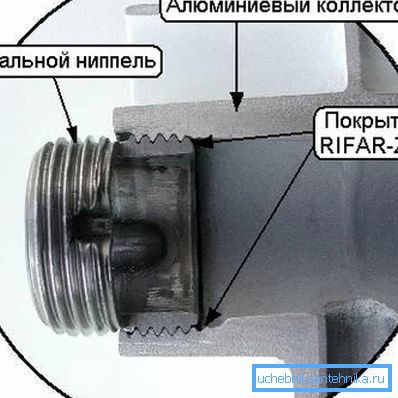

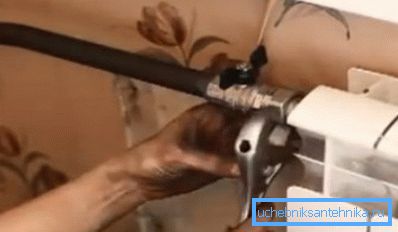

• Крім того, алюмінієві конструкції не можуть працювати в системах, де присутній мідь. У разі прямого контакту алюмінію і міді починається процес електрохімічної корозії, який неминуче призводить до руйнування алюмінієвих вузлів;

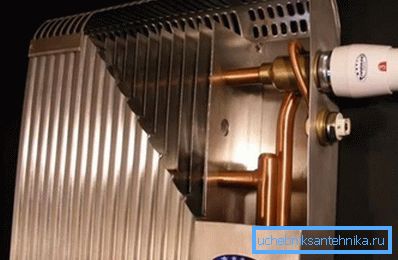

Важливо: цільнолита мідно-алюмінієва конструкція біметалевих радіаторів опалення передбачає облаштування прошарку між цими металами. Процес досить складний і дорогий.

• Ще одним обмеженням для алюмінієвих деталей є рівень pH теплоносія. Верхня межа тут становить 9 одиниць, але краще не «вилазити» за 7 - 8 одиниць;
• Незважаючи на високу міцність і інші достоїнства, агрегати з суцільносталевого сердечником мають і слабкі сторони. Перше, що кидається в очі, це висока ціна виробів. Плюс до того, тепловіддача у таких батарей на 10% нижче, ніж у змішаних конструкцій і на 15 - 20% нижче, ніж у чисто алюмінієвих моделей;

• Зважуючи плюси і мінуси біметалевих радіаторів різних типів, ми прийшли до висновку, що для стандартних «хрущовок» чи дев'ятиповерхівок цілком підходять змішані агрегати з обпресувальна тиском до 25 атмосфер і двома вертикальними каналами;
• Сучасні захмарні висотки вимагають більш серйозного підходу. Тут слід віддати перевагу цільному сталевому сердечнику, причому краще з нержавіючої сталі;
• Що ж стосується приватного сектора, з його малопотужними локальними системами, то якщо трубна розводка пластикова або сталева, цілком достатньо, щодо недорогих алюмінієвих батарей з високою тепловіддачею.

Порада: ми помітили, що в каталогах і на сторінках спеціалізованих сайтів, опис деяких моделей обов'язково містить згадку про те, що теплоносій контактує виключно зі сталевими трубами. Решта скромно замовчують про цей момент. Так ось, при детальному розгляді, такі агрегати виявляються змішаними.

Технічні дані

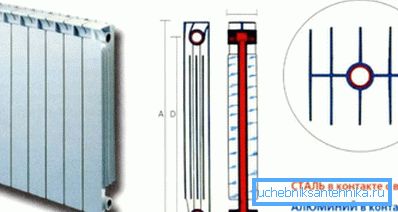

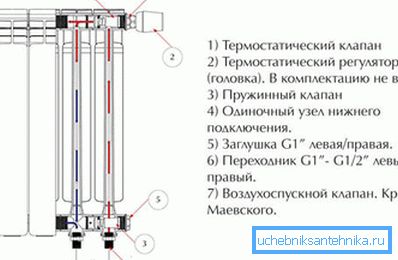

Стандартний пристрій біметалевих радіаторів опалення показано на схемі. Але, незважаючи на загальний принцип компонування вузлів, характеристики моделей від різних виробників можуть сильно відрізнятися між собою. Як ви розумієте опублікувати параметри всіх моделей представлених на сучасному ринку нереально. Тому ми поговоримо про усереднені даних.

Тепловіддача або кількість тепла виділяється в приміщення у таких виробів просто розкішне. Якщо говорити про повне Біметал алюміній-сталь, то показники становлять близько 160 - 180 Вт. Змішані агрегати здатні видати від однієї секції 170 - 200 Вт.

Говорячи про з'єднання міді з алюмінієм, слід зазначити, що тепловіддача таких панелей практично не відрізняється від чисто алюмінієвих. В середньому вона дорівнює 200 - 220 Вт. За нормами ГОСТ всі ці дані вірні при температурі теплоносія 70 ° С. Відповідно відхилення в будь-яку сторону спричинить за собою зниження або підвищення тепловіддачі.

Максимальний тиск, яке можуть витримати більшість біметалевих конструкцій, коливається в межах 16 - 25 атмосфер. Проте, солідні виробники дають гарантію на те, що їх змішані агрегати витримують до 30 атмосфер, а вироби з суцільносталевого сердечником здатні протистояти 40 атмосферам і вище.

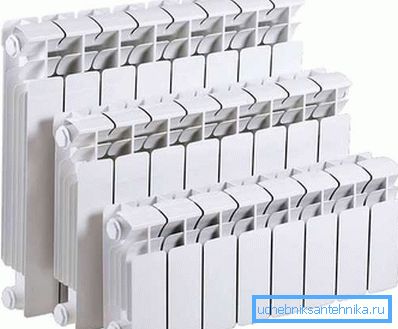

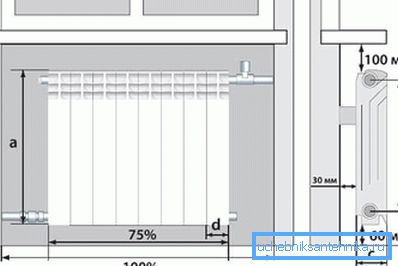

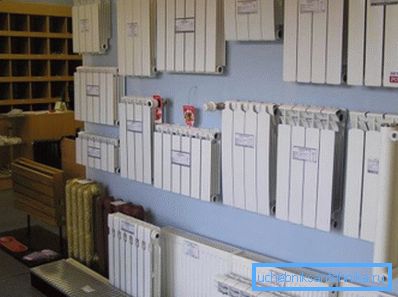

Ще одним плюсом таких батарей є широкий асортимент міжосьових розмірів. Міжосьовий розмір, це відстань між горизонтальними осями верхнього і нижнього входу. Тут воно буває 200 мм, 300 мм, 350 мм, 500 мм і 800 мм. Як бачите, вибрати є з чого, хоча найбільш ходовим вважається розмір 500 мм.

Важливо: багато виробників вказують верхній температурний межа теплоносія в 100 і більше градусів. Але більшість фахівців стверджує, що навіть найякісніший біметал не здатний витримати температуру вище 90 ° С. Все інше більше відноситься до області маркетингу.

Що ж стосується довговічності, то в середньому виробники говорять про двадцяти роках гарантії і сумніватися в цьому немає підстав. Деякі суцільнолиті панелі з мідним або нержавіючим сталевим сердечником здатні пропрацювати до 50 років.

Також багато маркетологів говорять про малому обсязі однієї секції батареї, в середньому він коливається навколо показника 200г, це дійсно правда. З одного боку це звичайно добре, адже чим менше обсяг теплоносія, тим легше його нагріти і управляти температурою згодом.

Але з іншого боку, мала ємність досягається за рахунок тонких внутрішніх каналів, а це підвищує ймовірність їх засмічення, особливо в централізованих міських системах.

Розрахунок кількості секцій

В принципі все, що необхідно для розрахунку своїми руками кількості секцій на приміщення, це теплова потужність однієї секції. Будь-яка супровідна інструкція до товару або фірмовий каталог продукції містить ці дані. Але ось вважати можна, спираючись на обсяг, площа або тепловтрати в приміщенні.

Розрахунок по тепловтрат, як правило, робить професіонал теплотехнік. Тут крім традиційних даних враховується маса різних коефіцієнтів і поправок. Наприклад, таких як товщина стін, матеріал з якого збудований будинок, поверховість та інше. Це досить копітка робота і найчастіше такі обчислення робляться на стадії будівництва будинку.

Для розрахунку за обсягом приміщення використовуються стандартні нормативи, зазначені у відповідних СНиП, згідно з цими даними, щоб підтримувати середню температуру 20? С в 1м? приміщення в панельному будинку витрачається 41 Вт, для конструкцій складених з цегли це значення дорівнює 34 Вт.

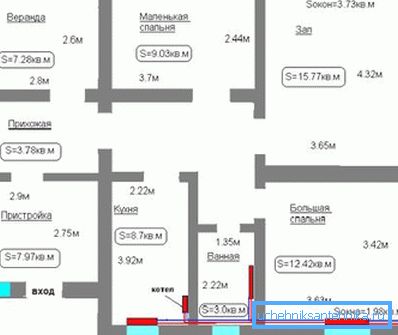

Далі все просто, вам потрібно перемножити довжину, ширину і висоту приміщення і, згідно з отриманою кубатурі, розрахувати приблизну кількість тепла необхідне для обігріву будинку.

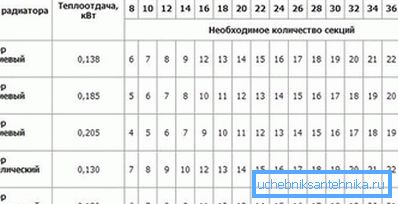

Знаючи проектну потужність, яку здатна видати одна секція, легко вирахувати кількість секцій. Такий метод часто використовується при будівництві приватних котеджів або приміщень з нестандартним плануванням.

Що ж стосується розрахунку за площею приміщення, то він визнаний найменш точним. Як правило, його використовують жителі стандартних міських квартир, з стелями не вище 3м.

Згідно все тим же СНиП, один квадратний метр житлової площі приміщення вимагає для обігріву 100 Вт. Помноживши квадратуру на 100 Вт і розділивши на потужність однієї секції, ви отримуєте кількість секцій.

Порада: як розрахунок за обсягом, так і за площею, не відрізняються табличній точністю. Тому якщо в кімнаті більше однієї зовнішньої стіни, не опалювальний горище або є балкон, то можна сміливо збільшувати отримані дані на 20%. Також не слід забувати про температуру води в наших міських системах, на неї сміливо можна скидати ще 10%.

На відео в цій статті зібрано інформацію по темі біметалевих радіаторів.

висновок

Переваги та недоліки біметалевих радіаторів опалення говорять про те, що їх доцільно встановлювати в міських багатоповерхівках або приватних котеджах з агресивним теплоносієм, типу антифризу. В інших випадках не сенсу платити за таку високу якість і надійність.
