Види радіаторів опалення: вибір за матеріалом, способом

Які види радіаторів опалення застосовуються в даний час? Нам належить познайомитися з використовуваними при виробництві опалювальних приладів матеріалами, технічними рішеннями і з'ясувати, як вони впливають на ефективність роботи опалення.

матеріали

водяне опалення

Почнемо з короткого огляду матеріалів, що застосовуються в системах з рідким теплоносієм.

Всі призначені для них радіатори опалення - металеві: полімери та кераміка не володіють ні необхідної стійкістю до гідростатичного тиску, ні достатньої теплопровідністю.

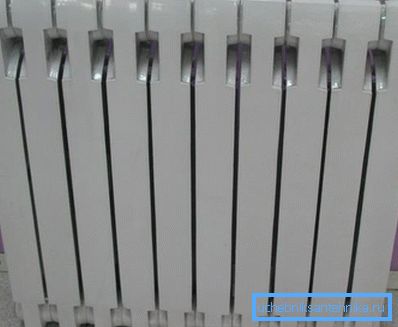

• чавун використовується для виробництва опалювальних батарей більше століття. Його головні переваги - дешевизна і стійкість до корозії; в недоліки варто записати вельми помірну теплопровідність і низьку механічну міцність. Все чавунні батареї характеризуються значною масою і великим внутрішнім об'ємом;

Зауважте: з практичного боку ці властивості забезпечують інерційність роботи контуру. Простіше кажучи - після нагрівання він повільно остигає, що буде безсумнівним гідністю в системі з рідко розтоплюють твердопаливним котлом.

• для стали характерна настільки ж гнітюче низька теплопровідність і висока механічна міцність. Корозії, на відміну від чавуну, вона схильна до; проблема іржі вирішується використанням стійких до неї покриттів або просто-напросто постійно заповненим водою контуром;

• гідність алюмінію - висока теплопровідність при порівняно помірної механічної міцності. Теплопровідність дозволяє зменшити внутрішній обсяг секцій, компенсувавши його за рахунок великої площі оребрения. Алюмінієві батареї швидко прогріваються і швидко остигають; їх рекомендується використовувати тільки в автономних опалювальних контурах;
• теплопровідність міді вдвічі більше, ніж у алюмінію, і у вісім разів - у порівнянні зі сталлю і чавуном. Однак порівняно висока ціна металу обмежує його використання для виробництва опалювальних приладів; найчастіше його можна зустріти в складі комбінованих мідно-алюмінієвих конвекторів. Мідна трубка з теплоносієм забезпечується алюмінієвими ребрами, що дозволяє забезпечити яку можна порівняти з цільномідний приладом тепловіддачу при набагато меншій собівартості;

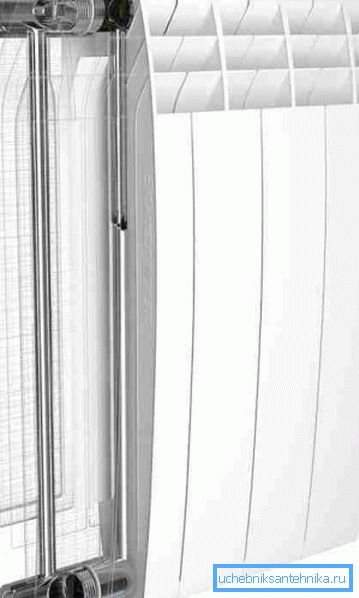

• Ще одне комбіноване рішення - біметалеві (Алюмінієво-сталеві) радіатори. Сталевий сердечник забезпечує високу міцність на розрив, а алюмінієве ребра збільшує тепловіддачу.

Ось орієнтовні технічні характеристики секційних приладів при стандартному (500 міліметрів) міжосьовій відстані між колекторами:

електроопалення

З чого робляться електрорадіатори опалення?

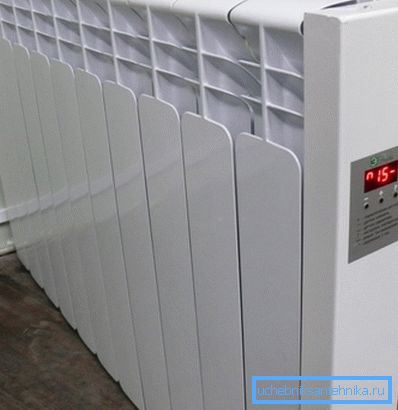

• Рідинні електрорадіатори - це всього лише модифікація секційних алюмінієвих батарей. Як правило, вони забезпечуються малопотужним Теном, термостатом і заповнюються незамерзающим теплоносієм (пропіленгліколь або тосолом), після чого з легким серцем рекламуються як економічні опалювальні прилади;

Важливо: теплова потужність будь-якого електричного опалювального приладу в точності дорівнює його електричної потужності. Це прямо випливає із закону збереження енергії і з того факту, що електрорадіатор не робить фізичної роботи (тобто не переміщує ніякої маси проти вектора гравітації). Раз так - він анітрохи не економічніше, ніж комбінація ТеНові електрокотла і звичайної алюмінієвої батареї.

• Інверторні радіатори опалення - окремий випадок електрорадіаторів. Вся різниця в тому, що окремий прилад або контур з декількох алюмінієвих батарей забезпечений акумулятором, що забезпечує автономну роботу, інвертором, трансформирующим 12 вольт постійного струму в 220 змінного, і контролером, що відповідає за перемикання режимів харчування. З урахуванням обмеженого ресурсу і високої вартості ємних акумуляторів - конструкція, з точки зору автора, досить дивна;
• Інфрачервоні радіатори опалення найчастіше являють собою комбінацію низькотемпературної нагрівальної спіралі і металевої (сталевий або алюмінієвої) декоративної панелі. Інфрачервоними їх називають за те, що істотна частина тепла передається ними в якості теплового випромінювання;

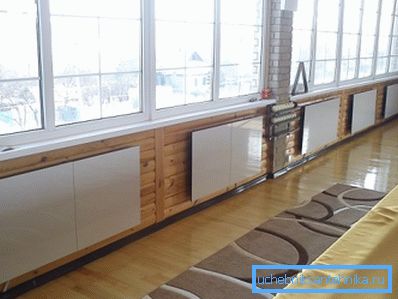

• Керамічні радіатори опалення - різновид інфрачервоних панелей, фронтальна поверхня яких виконана з керамограніта. Різниця зі спіральними приладами - лише в кілька більш рівномірному нагріванні поверхні і більш привабливий зовнішній вигляд.

На подив, позиціонування інфрачервоних обігрівачів як економічних джерел тепла має під собою деякі підстави:

1. Нагрівання шкіри людини інфрачервоним випромінюванням зміщує на кілька градусів вниз суб'єктивно комфортну температуру в приміщенні. У кімнаті, яка опалюється ІК-панелями, зазвичай підтримується 15-16 градусів, що дозволяє знизити витоку тепла через огороджувальні конструкції;
2. Це ж випромінювання нагріває підлогу і взагалі все горизонтальні і вертикальні поверхні в нижній частині кімнати, що кілька перерозподіляє температуру повітря в приміщенні: вона максимальна не під стелею, як при конвекційному опаленні, а над підлогою. Звідси - знову-таки менші втрати через стелю.

спосіб монтажу

Традиційні батареї мають на увазі настінний монтаж на штирові або консольні кронштейни.

Однак це - далеко не єдиний варіант.

• Підлогові вантажні радіатори опалення - це, як правило, декоративні чавунні вироби на масивних ніжках. Вони не тільки красиві, але і дозволяють опалювати кімнати з легкими перегородками з гіпсокартону або пінобетону;

Однак: для підлоги установка радіаторів будь-якого типу легко може бути виконана своїми руками при наявності монтажних кронштейнів. Власне, інструкція по монтажу зводиться до кріплення кронштейнів до підлоги анкерними болтами; сама установка радіатора ідентична настінному варіанту.

• В середині підлоги, або вбудовуються радіатори опалення мають на увазі установку нижче рівня чистового статі - в стяжку або під дерев'яний настил. Оскільки їх висота обмежена, головна вимога до приладів - максимальна тепловіддача при мінімальних розмірах. Вона досягається використанням міді (або мідних трубок з алюмінієвими ребрами) і установкою на обдув приладу тихохідних вентиляторів.

Форм-фактор

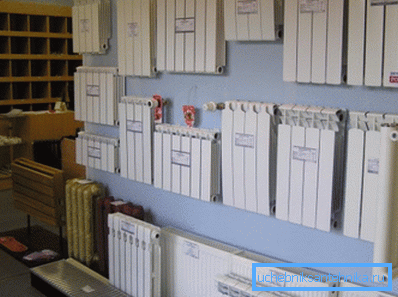

Поряд зі звичними секційними батареями в продажу можна зустріти ще кілька різновидів опалювальних приладів.

конвектори

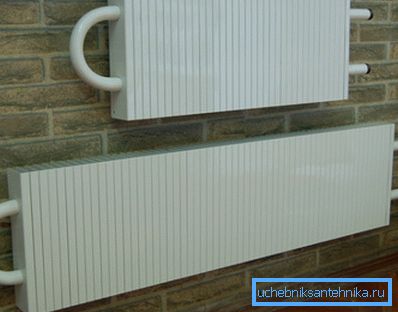

Під цією назвою зазвичай ховається змійовик з збільшує тепловіддачу ребрами. Конвектор може забезпечуватися декоративним екраном та повітряними жалюзі для регулювання тепловіддачі. Головне достоїнство приладу - висока механічна міцність; тепловіддача визначається матеріалом і площею ребер.

пластини

Пластинчастими називаються тонкі радіатори опалення, отримані зварюванням двох штампованих сталевих пластин. Рух теплоносія по ходам між ними, власне, і забезпечує обігрів.

Головне достоїнство пластинчастих батарей - компактність: вони майже не віднімають площа приміщення. Головний недолік - обмежений ресурс при відсутності антикорозійного покриття: вітчизняні радіаторні пластини радянського виробництва служили не більше 7 років.

трубчасті

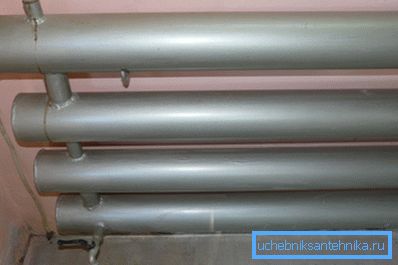

Трубчасті сталеві батареї можуть бути як секційними, так і суцільнозварними. Горизонтальні радіатори опалення цього типу (регістри) часто використовуються для опалення гаражів, майстерень, складів і інших нежитлових приміщень. Невисока теплопровідність стали компенсується великими розмірами секцій.

плінтусні

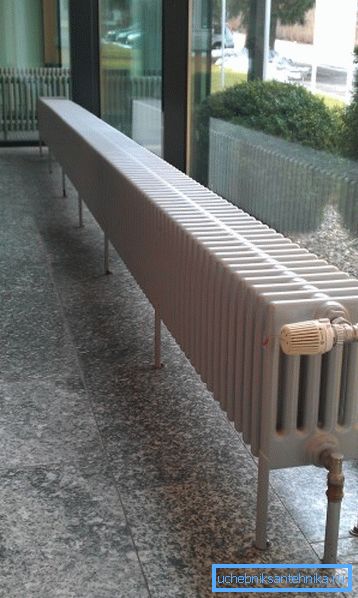

Плінтусний радіатор опалення відрізняється мінімальною висотою при великій довжині і монтажем на рівні підлоги. Він корисний для формування теплової завіси під панорамними вікнами або уздовж промерзають стіни.

Крім того: плінтусна батарея дозволяє розмістити вздовж стіни будь-яку офісні меблі.

вертикальні

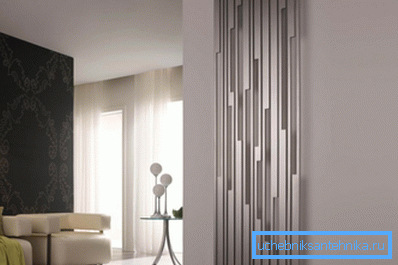

Повна протилежність попередньому рішенню - опалювальні прилади з секціями значною (від 800 до 2400 мм) висоти. Вони вигідні там, де форма стін або розташування меблів обмежує використання традиційних батарей більшої довжини. В ролі матеріалу для них може виступати алюміній, сталь або їх поєднання.

висновок

Сподіваємося, що наш мініатюрний і далеко не повний огляд допоможе шановному читачеві у виборі оптимального рішення для свого будинку. Дізнатися більше про сучасних опалювальних приладах дозволить відео в цій статті. Успіхів!
