Висота радіатора опалення. монтаж технічних трубопроводів і

Існує два типи радіаторів по монтажному розташуванню - підлогові і настінні, тому, другий варіант має на увазі, що повинна дотримуватися певна висота установки радіатора від статі, яка дозволить без будь-яких проблем підключити його до системи опалення.

Відразу слід сказати, що якщо ви чекаєте по даному параметру чітких вказівок, то це марно, так як їх просто-напросто не існує, і в основному залежить від монтажу системи опалення, і від висоти підвіконь і, врешті-решт, від висоти самої секції . Хоча, не можна сказати, що цей параметр не має ніякого значення, в чому ми і пропонуємо вам зараз розібратися, а також подивитися відео в цій статті.

Монтаж технічних трубопроводів і обладнання

Рекомендація. При монтажі системи, якщо розміри радіаторів опалення по висоті і довжині дозволяють встановлювати їх під вікнами, то поступайте саме так. Батарея під вікном створює щось на зразок теплової завіси, яка обмежує рух потоків холодного повітря з боку скла.

• Те, на якій висоті від підлоги встановлювати радіатори, закладається при розведенні опалювального контуру, а ще це залежить від того, чи буде у вас врізаний циркуляційний насос. Якщо система буде працювати без примусу, то, цілком природно, що там повинен бути ухил по трубах, значить, потрібно залишити місце для ухилу труби повернення, якщо система двухтрубная, або труби подачі, якщо вона однотрубна.
• У «Ленінградці» (однотрубної системі на 3-4 радіатора) батареї теж розташовуються з пониженням, так як в таких випадках спеціального відводу для обігрівача не роблять - контур проходить прямо через них з нижнім боковим підключенням.
• Різні системи та монтаж увазі, що якщо відступити від статі 10-15 см, то висота установки радіаторів опалення згідно з СНіП 3.05.05-84 ( «Технологічне обладнання та трубопроводи») буде цілком нормальною для будь-яких контурів. Точніше, сам контур слід монтувати так, щоб було можливо дотримуватися дані параметри.

Якими бувають контури

За великим рахунком існує два види радіаторних контурів - однотрубний і двотрубний, а все інше, це вже модифікація існуючої системи, будь то змішана (тепла підлога - радіатори) або колекторна система опалення. У будь-якому з цих випадків інструкція вимагає використання або одного, або іншого контуру, просто туди вносяться різні доповнення у вигляді сантехнічного обладнання в вигляді триходові або четирёхходових кранів і гребінок.

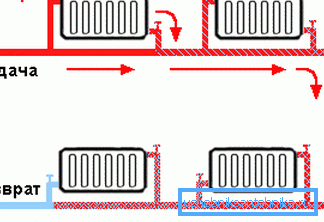

Якщо використовується однотрубна система, як на верхньому схематичному зображенні, то весь теплоносій закільцьовується в одній трубі - вона виходить з котла на подачу, і вона ж заходить назад, транспортуючи вже охолоджену воду для підігріву.

На шляху прямування в неї врізаються радіатори, причому тип підключення тут не має абсолютно ніякого значення - під стовбовим, тепловим або примусовим тиском вода, проходячи повз відводів, заходить в них і проходить через батарею, повертаючись назад в трубу.

Проблема тут полягає в тому, що теплоносій, пройшовши через опалювальний прилад, вже втрачає свою колишню температуру, отже, далі він йде вже злегка остигнув і чим більше приладів в такій системі, тим холодніше вони будуть, віддаляючись від котла.

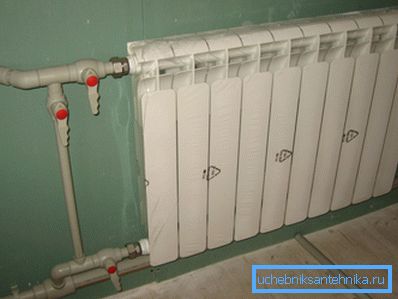

Для того щоб була можливість демонтувати радіатор під час опалювального сезону, не зливаючи при цьому воду, перед ним встановлюють байпас - це труба, яка закільцьовує систему і її добре видно на верхньому фото, а перед самою батареєю ставлять запірну арматуру.

Крім допомоги в демонтажі, байпас також частково сприяє збереженню температури теплоносія, адже вода, проходячи через нього, не потрапляє в радіатор. Але в багатоповерхових будинках це пристосування часом використовують неправильно - на ньому ставлять кран і перекривають, пропускаючи весь потік через радіатор, отже, ті, хто живе далі, отримують вже більше холодну воду.

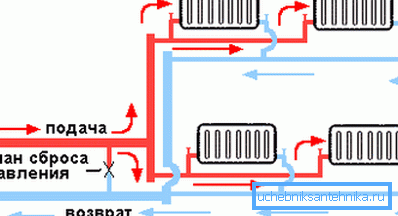

У двухтрубной системі проблем з охолодженням не існує, точніше, воно-то є, але залежить тільки від довжини самої труби і, в загальному, виходить настільки незначним, що на нього навіть не звертають уваги - в централізованих системах магістралі захищені теплоізоляцією і там втрати теж мінімальні.

Вся справа в тому, що гарячий теплоносій надходить по трубі в усі радіатори, але охолоджена, що пройшла через батарею вода, яка не повертається назад, а скидається в трубу повернення, таким чином, зберігаючи первісну температуру протягом усього контуру, скільки б там не було точок .

Але тут є один нюанс - ціна на монтаж та експлуатацію буде трохи вище, так як, по-перше, додається друга труба і, по-друге, доводиться нагрівати більшу кількість води, а параметри приладу не мають значення, це може бути висота радіаторів опалення 250 мм або 1200 мм - все одно.

Примітка. Якщо є потреба в спільному підключенні радіаторів і системи теплої підлоги, то в такому випадку застосовується двотрубна система, але перед контуром водяного статі встановлюється термостатичний триходовий кран, який перерозподіляє теплоносій в залежності від його температури.

Правила установки

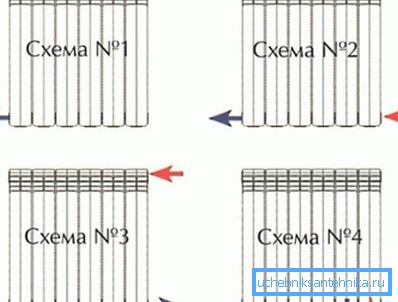

Всі чотири схеми підключення радіаторів, які ви бачите на верхньому зображенні, застосовні, як для однотрубної, так і для двотрубної системи опалення - спосіб, який ви будете використовувати, більше залежить від розташування контуру.

Проте, в автономних однотрубних системах опалення перевага віддається або нижнього, або нижньому боковому підключенню, але це просто пов'язано зі зручностями монтажу і не більше. Крім того, на ваш вибір може вплинути висота алюмінієвих радіаторів опалення (або з іншого металу) - як ми вже говорили, тут все зводиться до ергономіки.

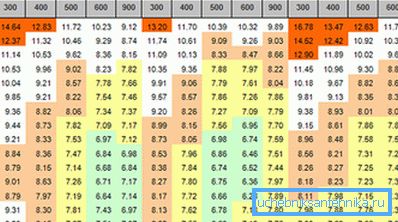

Якщо ви вибрали радіатори опалення висотою 800 мм, то в 99% випадків, вони не помістяться під вікном, так як вам потрібно відступити не тільки від статі, але і від підвіконня, як мінімум, 10 см, тому такі опалювальні прилади частіше використовують в якості теплою декорації на стінах.

Тому, найпоширеніша висота біметалевих радіаторів опалення 600 мм - так у вас вийде витримувати відстань і від статі, і до підвіконня, хоча нічого не заважає також використовувати прилади висотою 400 або 500 мм.

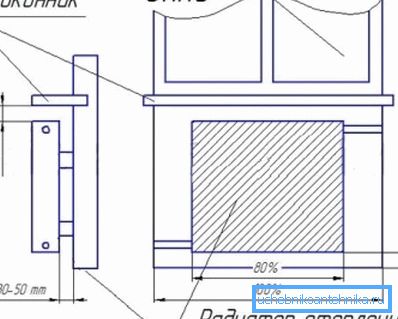

Крім того, встановлюючи опалювальний прилад під вікном, вам потрібно враховувати, не тільки на якій висоті вішати радіатори опалення, але і відступати від стіни, щоб проміжок становив не менше? глибини приладу - в іншому випадку тепловіддача буде сильно занижена.

І ще раз хотілося б повернутися до висоти - якщо у вас вийде, то постарайтеся витримати 12 см від підлоги, але запам'ятайте, що якщо ця відстань менше 10 см або більше 15 см, то знову-таки ви сильно будете занижувати ефект тепловіддачі ..

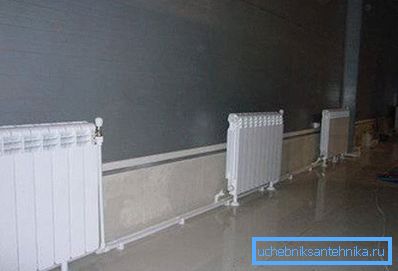

У тому випадку, коли установка відбувається не під вікнами, наприклад, для підлоги установка приладів, як на верхній фотографії (тут висота радіаторів опалення 400 мм), то від стіни слід відступити, як мінімум, 20 см.

висновок

У більшості випадків, монтуючи водяне опалення своїми руками, все намагаються розміщувати прилади опалення під вікнами, тому, використовують найпоширенішу їх висоту - 500-600 мм. Але це зовсім не означає, ви повинні дотримуватися саме цих стандартів.
