Водяна тепла підлога самому

Кожна людина прагне обставити житло усіма необхідними речами і скористатися новими технологіями, які створюють бажану атмосферу і затишок. Важливим фактором в даному питанні є опалення, яке обігріває все приміщення в холодну пору року. Якщо раніше було прийнято встановлювати стандартне опалення з залізними трубами і чавунними батареями, то на сьогоднішній день можна знайти безліч альтернативних варіантів.

Одним з таких є підлога з підігрівом, за яким не тільки приємно ходити, але який також виділяє достатню кількість тепла для підтримки оптимальної температури в кімнаті. Є кілька варіантів облаштування теплої підлоги, але найбільш поширеною і доступною є водяна система. Облаштувати водяна тепла підлога не сильно складно. У цій статті ми розповімо як зробити водяна тепла підлога своїми руками в приватному будинку, дамо поетапну інструкцію з монтажу та укладання.

переваги

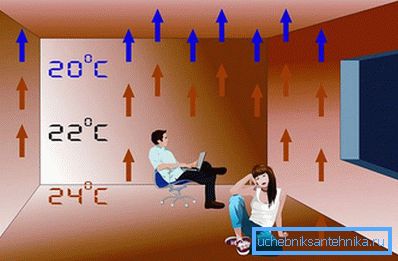

Як відомо, сама комфортна температура для людини вважається +18? С. Її підтримка можна забезпечити і звичайною системою опалення, але якщо мова йде про підлоговому покритті, яке може бути дуже холодним через прямого контакту з фундаментом, то тут потрібні більш високі показники. Завдяки системі водяного статі внизу повітря прогріється до +22? С. Крім цього, можна назвати й інші переваги, які отримає користувач при використанні сучасної технології:

• Відсутність циркуляції пилу.
• Зниження ймовірності утворення грибка в кутах.
• Нормалізація вологості повітря.
• Зручність експлуатації та догляду.
• Абсолютна безпека.
• Сумісність з різними видами опалення.
• Тривалий термін експлуатації.

Вагомим аргументом, що говорить на користь теплої підлоги, є відсутність прямого і візуального контакту з опалювальним приладом, що дозволяє вільно планувати інтер'єр приміщення.

Основні схеми укладання та види труб

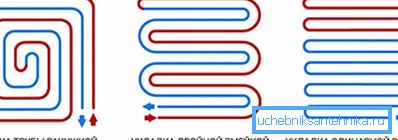

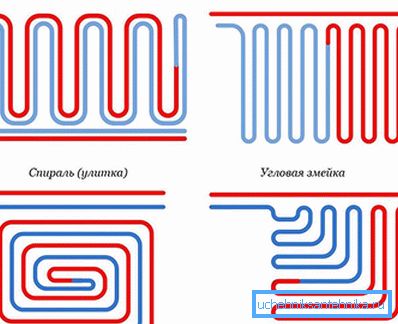

Щоб тепло рівномірно розподілялося по всій поверхні, необхідно правильно підібрати спосіб укладання. Так як вода буде поступово остигати, то монтаж необхідно почати від стін і рухатися за обраною схемою. Для організації теплої підлоги можна використовувати такі схеми:

• змійка - обхід периметра кімнати хвилястою лінією від зовнішньої стіни до наступної стінці.
• равлик - постійно йде по периметру, рухаючись до центру, кожен новий коло буде менше попереднього.
• комбінована - включає в себе одночасно обидва варіанти укладання.

Вивчаючи різні варіанти монтажу, кожен стикається з проблемою вибору виду трубопроводу. На сьогоднішній день можна використовувати такі варіанти труб:

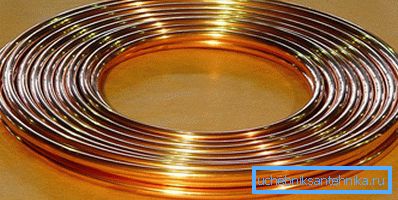

мідні

Відносяться до дорогих матеріалів. При облаштуванні теплої підлоги необхідно вкривати їх, так як стяжка може згубно на них вплинути. Прокладка труб вимагає наявності спеціального обладнання і знань в даній області, тому новачок не зможе впоратися з поставленими завданнями.

металопластикові

Металопластикові труби часто використовуються при монтажі теплої підлоги, так як матеріал досить міцний, приймає різну форму. Вони легко монтуються. Також в список переваг відносять стійкість до навантажень. Після згинання незалежно від температури теплопровідником форма не змінюється.

поліетиленові

В цьому випадку розглядається зшитий поліетилен (щільність зшивання може бути різною), який не боїться промерзання. При цьому варто пам'ятати, що при високих температурах труби будуть випрямлятися. З'єднання труб між собою не займає багато часу.

поліпропіленові

На сьогоднішній день вироби з пластика користуються великою популярністю в різних областях. Поліпропіленові труби досить часто застосовують в сучасних системах опалення, але для підлог цей варіант практично не підходить через великого радіусу вигину.

Сказати точно, які труби краще, не можна. Важливо все заздалегідь розрахувати, щоб визначитися і закупити необхідний матеріал.

Підготовчий етап монтажу системи

Вивчати інформацію, як самостійно зробити тепла підлога, необхідно по порядку і в першу чергу варто ознайомитися з підготовчими роботами. На першому етапі готується поверхню:

• Якщо підлога буде монтуватися в житловому приміщенні, тоді виноситься вся меблі.
• У разі коли настил ще буде використовуватися, його необхідно демонтувати акуратно.
• Щоб дотримати технологію, необхідно щоб труби були укладені на достатню глибину. Цього можна досягти за допомогою часткової або повної виїмки старої стяжки. Для здійснення цих робіт знадобиться потужний перфоратор або електричний відбійний молоток. Перед початком робіт необхідно дізнатися, до якого рівня можна буде просуватися. Для цього вибивається невеликий шар поверхні і оглядається відстань до бетонних плит (якщо мова йде про квартиру). У приватному будинку при невеликій товщині заливки стяжки, можливо, доведеться прибрати її повністю і видалити частину підсипання.
• Після того як зроблена покладена виїмка, весь простір оголилися плит ретельно прибирається. Робити це краще за допомогою спеціального будівельного пилососа. Якщо монтаж відбувається в приватному будинку і довелося прибрати частину підсипки під стяжкою, тоді потрібно добре утрамбувати підставу. Це здійснюється саморобним інструментом (його можна зібрати з дошки 20? 20 см, до основи кріпиться штанга з бруса 50? 50 мм і поперечна рукоятка) або вібротрамбовки. Останні бувають як бензинові, так і електричні. Для проживаючих в квартирі, потрібні більш щадні методи трамбування, інакше постраждає стелю сусідів знизу.
• Для наступного етапу знадобиться металева арматура діаметром 8? 10 мм. З неї потрібно виготовити обрешітку. Якщо висота майбутньої стяжки буде до 10 см, тоді буде достатньо одного рівня, при підйомі на 20 см і більше, краще зробити її в декілька рівнів. Для цього виготовляються дві однакові площини, всередині викладається решітка з кроком поздовжніх і поперечних прутів в 40 см. Грати з'єднуються між собою розпірками необхідної довжини. Всі дії можна виконувати за допомогою в'язального дроту. У деяких випадках, якщо дії виробляються в квартирі і чорнова стяжка буде до 10 см, тоді за рівнем виставляються металеві маяки і основа заливається без використання обрешітки. За допомогою правила розчин вирівнюється і виводиться площину.
• Протягом трьох тижнів потрібно дати залитому шару вистоятися, щоб він зміцнів і не плив під час виконання подальших робіт.

Якщо в квартирі не планується видалення старої стяжки, але пів все-таки необхідно вирівняти, тоді можна застосовувати самовирівнюючі суміші. Для проведення робіт з ними важливо дотримуватися рекомендовані виробником співвідношення складових. Якщо простір більше зазначеного на упаковці, тоді територію необхідно розділити на ділянки. Відокремити їх можна за допомогою монтажної піни, за неї розчин витікати не буде. Після заливки по площі важливо пройтися за допомогою голчастого валика, щоб видалити залишки повітря для поліпшення адгезії.

Основний етап роботи

Після проведення підготовчих робіт можна приступати до безпосереднього монтажу.

• Робимо прибирання. Застиглу і зміцнілу стяжку найкраще покрити за допомогою грунтовки. Зробити це можна в один шар. Це дозволить видалити непотрібну пил і зміцнить поверхню.
• Вся територія затьмарюється гідроізоляцією. Для цього застосовується поліетиленова плівка з товщиною в 200 мк. Полотна укладаються внахлест, він повинен становити не менше 10 см. Шви проклеюються звичайним скотчем. На стіни робляться підкоміри на 5 см.
• По периметру наклеюється демпферна стрічка. Її висота повинна бути такою, щоб вона виступала за шар майбутньої стяжки з утеплювачем. Виготовлена ​​вона зі спіненого поліуретану та необхідна для того, щоб компенсувати розширення бетону при нагріванні.
• Наступним шаром йде утеплювач. Для цих цілей застосовується пінопласт або Піноплекс. Їх мінімальна товщина повинна бути 3 см. Якщо цей рівень планується товщиною від 6 см і більше, тоді краще робити укладку в кілька шарів. При цьому розташовувати їх необхідно так, щоб шви перепліталися і не накладалися. Це важливо, т. К. Вони не будуть розходитися при навантаженні фінішної стяжки.

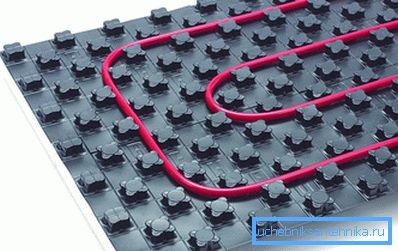

• Для більшої зручності краще використовувати верхній прошарок утеплювача з бобишками (спеціальні пластикові виступи, між якими укладається труба). Якщо такої можливості немає, тоді підійде металева решітка з кроком в 10? 15 см. У першому випадку труба добре притискається завдяки конструктивним особливостям, а повороти закріплюються пластиковими скобами. У другому - застосовується дріт для фіксації.
• Далі встановлюється колекторний шафа. Для того щоб він займав менше місця, його зазвичай утаплівают в стіну. Ніша виготовляється за допомогою перфоратор з зубилом. Для фіксації самого боксу свердлити отвори, в них вставляються дюбеля і саморізами проводиться притиск.
• Усередині встановленого шафи монтується два колектора (один подає, інший для зворотного струму). Для більш простого подальшого обслуговування при покупці Рада, щоб вентилі були розбірними. Також передбачте можливість додавання додаткових контурів, можливо, це буде потрібно в майбутньому. До електрошини робиться підводка основного контуру від котла.

• Труби укладаються за обраною раніше схемою. Починати слід від колектора і далі від зовнішньої стіни до середини (при укладанні равликом). Важливо, щоб на підході до розгалужувачі все патрубки перебували в теплоізоляції. Це дозволить виключити надмірне перегрівання певних ділянок.
• Площа одного контуру не повинна перевищувати 40 м², в разі, коли кімната більше, тоді її потрібно розділити на кілька контурів.
• Довжина труби в одному контурі не повинна перевищувати 80 м при діаметрі 16 мм і 120 м при діаметрі в 20 мм. Обумовлено це тим, що можуть бути великі перепади тиску і температури.
• Не допускаються з'єднання труб на ділянці. Якщо все ж така потреба виникає, то зробити їх краще методом опресування. Для розбірних з'єднань доведеться залишити ревізійне віконце для обслуговування в разі поломки.

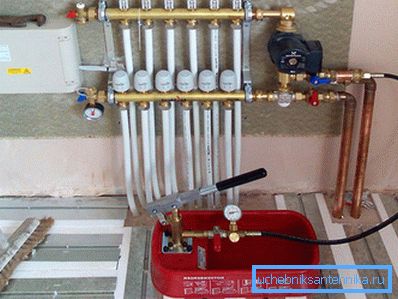

• Після укладання труби проводиться опресовування всієї системи. Для цього вона наповнюється повітрям або водою. Тиск наганяється до значення, яке в 8? 10 разів перевищує номінальний робочий. У такому стані система залишається на добу. Падіння повинно бути незначним - воно допускається на розширення труби. Перевіряється вся протяжність трубопроводу на елемент пошкодження.

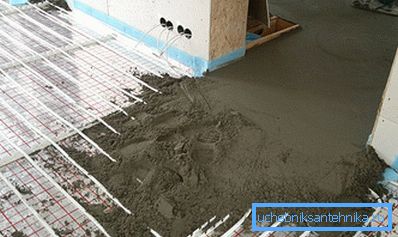

• Готується розчин для стяжки. У нього обов'язково потрібно буде додати пластифікатор. Це зробить суміш більш еластичною. Співвідношення цементу і піску буде різним для конкретної марки, зазвичай воно вказується на упаковці. Пластифікатора знадобиться з розрахунку 1 л на 1 м².
• Заливка проводиться так, щоб труби залишалися під тиском. Під час роботи можна ненавмисно пошкодити контур якимось інструментом. Це краще виявити зараз, ніж після того, як все застигне.
• Повний дозрівання бетонної стяжки займає 28 днів.
• Після висихання можна зрізати надлишки демпферного стрічки і здійснити укладання плитки.

Крок укладання визначається в залежності від призначення теплої підлоги. Якщо це єдине джерело опалення, то крок повинен бути в 15 см, а якщо допоміжний - до 30 см. У разі, коли було передбачено кілька контурів, між ними також в стягуванні повинна бути покладена демпферна стрічка.

Інші варіанти

Крім цементного способу укладання, сьогодні набули поширення також укладання трубопроводу на полістирольному і дерев'яній основі. Загальний принцип полягає в тому, що немає необхідності в заливанні фінішної стяжки. У першому випадку плити утеплювача також служать орієнтиром для укладання труб, для цього передбачені спеціальні канали.

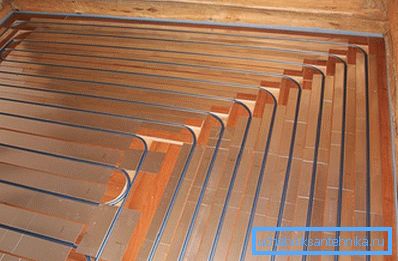

Перед укладанням контуру розставляються спеціальні металеві пластини, які будуть збільшувати площу тепловіддачі. У другому варіанті утеплювач монтується між лагами. Зверху застеляються листи ДСП, в яких так само, як і в першому варіанті вирізані канавки для провідника. Таким же чином монтуються металеві пластини. Зверху все затьмарюється фінішним покриттям, в ролі якого може виступати ламінат або інший матеріал.

Перевагою цих варіантів є те, що вони не роблять додаткового тиску на перекриття. Наприклад, його можна застосовувати на другому поверсі дерев'яного будинку.

Підведемо підсумки. Зробити водяна тепла підлога своїми силами можливо. Необхідно все розрахувати, підібрати схему укладання труб і проконсультуватися з фахівцями. При правильному монтажі і дотримання всієї технології тепле повітря буде рівномірно розподілятися не тільки по кімнаті, але і в сусідніх приміщеннях, починаючи з нижніх шарів.
