Водяне опалення підлоги за 4 етапи
Переважна кількість автономних мереж обігріву представляють собою водяні системи опалення, які складаються з нагрівального котла, труб і радіаторів. Однак не кожному подобаються громіздкі і не завжди естетичні батареї, що встановлюються під підвіконнями і погано поєднуються з інтер'єром кімнати. Саме тому все більша кількість людей вважає за краще водяне опалення підлог.
Його не так просто зробити своїми руками, але результат вартий витрачених зусиль.
Порядок самостійного монтажу системи підігріву підлоги
Слід відразу попередити, що незалежно від того, вмонтовуєте ви кліматичну мережу у власному будинку або модернізіруете опалення в квартирі, розводка опалення по підлозі серед професійних монтажників вважається одним з найскладніших будівельних процесів.
Але якщо ви володієте хоча б початковими знаннями в сфері будівництва та ремонту, маєте відповідні навички, то можна змайструвати все і самостійно. У цьому вам допоможе інструкція, яка для зручності сприйняття розділена на кілька послідовних етапів.
Етап 1. Підготовка та утеплення підстави

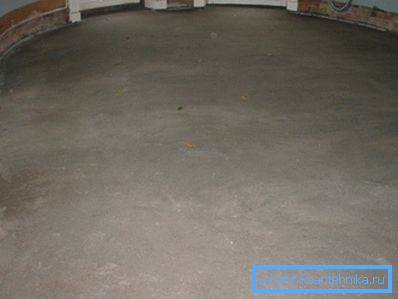

Перш за все, необхідно позбутися від старої бетонної стяжки, що покриває підлогу. Її демонтують до самої плити перекриття або основи підлоги. Після цього слід переконатися, що перепад висот вийшла поверхні в різних кінцях приміщення не перевищує 1 см. Якщо більше, необхідно вирівняти підставу за допомогою спеціальних будівельних складів.

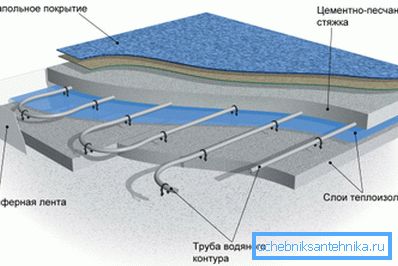

Потім поверхню затьмарюється плівкою, яка виконує роль гідроізоляції, а по периметру стін наклеюється демпферна стрічка. Вона допоможе уникнути викривлення статі в результаті його теплового розширення після запуску системи опалення в експлуатацію.
Порада! Якщо з якої-небудь причини в одній кімнаті використовується кілька контурів опалення в підлозі, слід передбачити монтаж компенсаційної стрічки і в проміжках між ними.
Наступне завдання: захист від тепловтрат. Необхідно укласти на підлогу шар утеплювача, інакше значна частина теплової енергії буде гріти не кімната, а міжповерхове перекриття.
Вибір матеріалу залежить від кількох обставин:

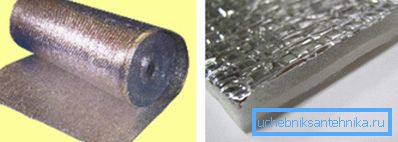

- Якщо водяне опалення в підлозі використовується лише як доповнення до радіаторної, потрібно використовувати спінений поліетилен, поверхня якого має додатковий теплоотражающий шар з фольги.
- У разі монтажу описуваної системи в міській квартирі або на другому поверсі будинку (тобто, якщо під вами знаходиться інше опалювальне приміщення), достатньо 3-5 сантиметрового шару з пінопласту.
- У всіх інших випадках (особливо якщо в будинку на першому поверсі облаштовано чорнову підлогу «по грунту») необхідні більш серйозні заходи щодо захисту від тепловтрат. Наприклад, шар керамзиту або листи пінополістиролу товщиною не менше 10 см.
Існують спеціальні утеплювальні мати для теплої підлоги. Їх ціна дещо більше, але вони забезпечені спеціальними кронштейнами, які в майбутньому полегшать монтаж труб.
Після укладання утеплювача настилається армована сітка. Вона служить не тільки для підвищення міцності бетонної стяжки, а й для закріплення до неї металопластикових труб, по яких буде циркулювати гарячий рідкий теплоносій системи опалення.
Етап 2. Придбання елементів кліматичної системи

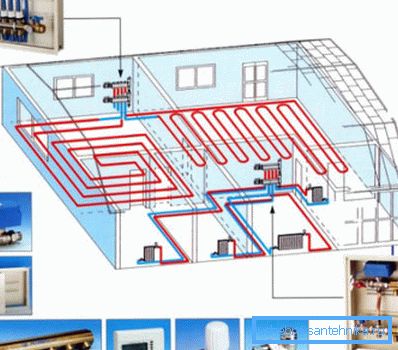

Після закінчення підготовчих робіт слід запастися необхідним обладнанням. Система підігріву підлоги конструюється з наступних елементів:
| устаткування | опис |
| нагрівальний котел | Використовується для розігріву теплоносія, який потім подається в труби, розташовані під полом.В них відбувається обмін тепловою енергією з повітрям, що циркулює по кімнаті. При покупці звертайте увагу на тип використовуваного палива і потужність нагрівача. |
| Циркуляційний насос | Використовується для організації струму теплоносія по всіх елементах кліматичної системи. Якщо тепла підлога монтується разом з радіаторами опалення, доцільно передбачити установку насоса на кожен контур. Так ви зможете більш тонко регулювати мікроклімат. Іноді насос вбудовується в котел, тому купувати його окремо не потрібно. |
| запірна арматура | Нею в обов'язковому порядку обладнуються вхідні і вихідні патрубки котла. Також крани, що відтинають подачу води, бажано встановити і на інші елементи системи. Так ви зможете з легкістю перекривати доступ теплоносія для заміни або ремонту обладнання. |

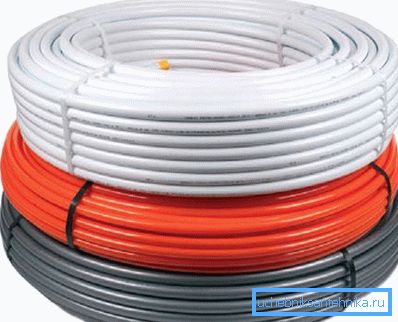

| труби | Як матеріал для облаштування теплих підлог необхідно використовувати труби з поліпропілену або зшитого поліетилену. Кращий другий варіант, так як цей матеріал має менший коефіцієнт теплового розширення. Поліпропіленові труби дешевше, але рекомендується купувати їх різновиди, армовані скловолокном. |

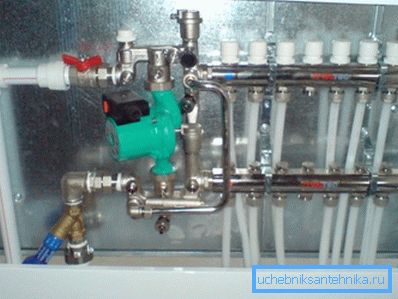

| колектор | Цей елемент являє собою патрубок, який має безліч отворів для монтажу труб. Необхідно дві деталі: для розподілу гарячого теплоносія і збору вже остигнула води. Їх часто монтують в спеціальний колекторний шафа. Там же встановлюється і інше обладнання, що дозволяє регулювати температуру і об'єм води, позбавлятися від повітря і так далі. |
| Фітинги, муфти та інша фурнітура | Монтаж системи обігріву не може обійтися і без використання різної фурнітури. Вона потрібна для з'єднання різних елементів системи. При покупці звертайте особливу увагу на якість. Від герметичності стиків залежить працездатність всієї системи. |
Зверніть увагу! Для монтажу системи опалення, прихованої під підлогою, необхідно використовувати труби діаметром від 16 до 20 мм, здатні витримати температуру теплоносія до 95%. В іншому випадку працездатність системи не гарантується, а ремонт може вам обійтися в досить значну суму грошей.

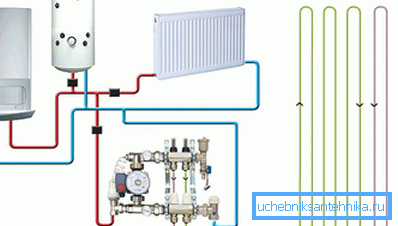

Етап 3. Монтаж котла
Щоб підігрів підлоги ефективно опалював приміщення, необхідно подбати про встановлення котла потрібної продуктивності. Бажано придбати обладнання, потужність якого на 15-20% перевищує розрахункову. Це допоможе компенсувати втрати тепла при нагріванні статі.
Не забудьте, що для організації струму теплоносія необхідний насос. Якщо він не вбудований в котел, подбайте про його придбання додатково.
Установка котла повинна проводитися в суворій відповідності з інструкцією, що йде з ним у комплекті. Пам'ятайте, що монтаж газового обладнання здійснюють тільки фахівці після отримання відповідного дозволу.
Етап 4. Укладання труб і заливка стяжки

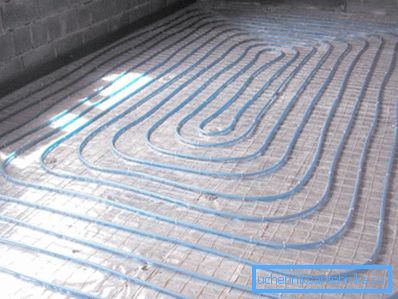

Трубопроводи для підігріву підлоги закріплюються на місці монтажу з використанням спеціальних кронштейнів. Також можна кріпити деталі пластиковими ремінцями до армуючої сітки. Однак перший варіант полегшує установку і дозволяє розкласти труби по підлозі більш акуратно.
Сам процес розкладки нескладний.
Потрібно лише дотримуватися деякі поради:

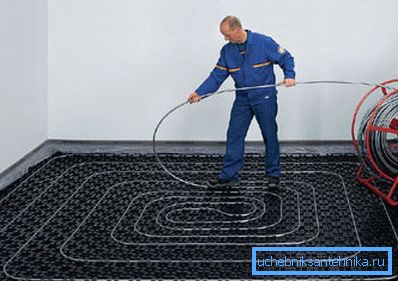

- Металопластикові та поліетиленові труби продаються у вигляді великих мотків. Не можна витягати з них окремі елементи трубопроводів, потрібно розмотувати бухту поступово, у міру розкладки на підлозі.
- Повороти повинні облаштовуватися з урахуванням вимог на мінімальний радіус вигину. Для більшості виробів він дорівнює п'яти діаметрам внутрішнього перетину.
- Якщо зробити занадто різкий поворот, на пластиковій трубі утворюється характерна смуга більш світлого кольору. Це означає, що цілісність деталі може бути порушена в процесі експлуатації. Використовувати такий елемент можна. Слід замінити весь трубопровід, так як замуровувати в бетон фітинги труб забороняється технологією укладання.
- Ділянки трубопроводів, які проходять крізь стіни, необхідно ізолювати шкарлупами зі спіненого поліетилену, пінопласту або аналогічного матеріалу.
- Зістикувати труби з колектором допоможуть фітинги. Слідкуйте, щоб стики були герметичні, інакше в цих місцях можуть утворитися протікання.
- Після закінчення монтажу слід провести опресовування системи. Для цього її запускають в експлуатацію, трохи підвищивши тиск теплоносія щодо номінального. Так опалення повинно попрацювати добу.
Протягом цього часу всі недоліки і протікання будуть виявлені. Їх потрібно усунути, після чого провести процедуру опресування заново.

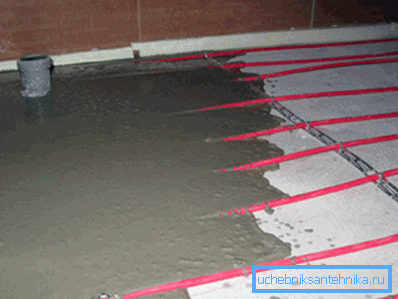

При заливці труб бетонним розчином необхідно врахувати деякі особливості:
- Якщо в якості декоративного покриття для підлоги буде використовуватися керамічна плитка, стяжку потрібно робити товщиною в 3-5 см або зменшити відстань між сусідніми трубами до 10 см. В іншому випадку підлогу прогріється нерівномірно, і при ходінні по ньому будуть відчуватися ділянки холодного і гарячого повітря.
- Коли підлога планується покривати ламінатом або лінолеумом, товщина стяжки зменшується. Для попередження руйнування бетону можна використовувати додаткову армуючої сітки. Так ви максимально знизите тепловтрати і збільшите ефективність роботи системи.
Включати систему в роботу потрібно при настанні перших заморозків, так як вона має велику теплової інерційністю. Потрібно близько 3-5 днів, щоб температура в приміщенні прогрілася до комфортного рівня.
З іншого боку, це може послужити і добру службу. При аварійному відключенні котла кліматична мережа буде віддавати накопичену теплову енергію ще досить довгий час.
висновок
Чітко дотримуючись наведеної вище послідовності дій, ви з легкістю сконструіруете у себе в оселі систему підігріву підлоги, яка замінить класичні радіатори. Але це не єдиний спосіб прихованої установки елементів опалення.
Зокрема, схожим чином можна замаскувати радіатори опалення в підлогу. Більш докладно про це дивіться у відео, розміщеному нижче.
