Водяні конвектори опалення - тепло без затримки

Використання води в якості теплоносія є економічно вигідною ідеєю. Все частіше замість звичних батарей в квартирах встановлюють водяні конвектори опалення. Такі переваги як: безпека, компактність, ексклюзивний дизайн тільки сприяють зростанню популярності конвекторів.

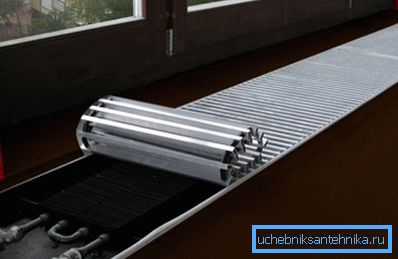

Конвектор абсолютно непомітний

Конструктивні особливості

Зовні агрегат являє собою прямокутний суцільний корпус з, прикритий гратами. Підлоговий варіант схожий на маленьку лавочку, настінний - панель невеликої товщини, а вбудовані можна помітити завдяки тільки решітці.

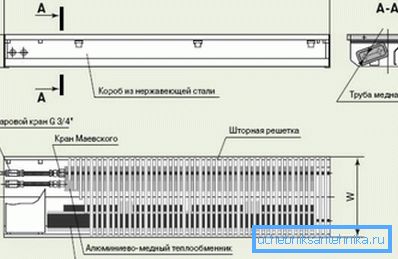

схема конвектора

Класичний кожух виготовляється з нержавіючої сталі. Але, з огляду на особливості дизайну приміщення і побажання клієнтів, корпус може бути виконаним з дерева, мармурової крихти або МДФ-панелей.

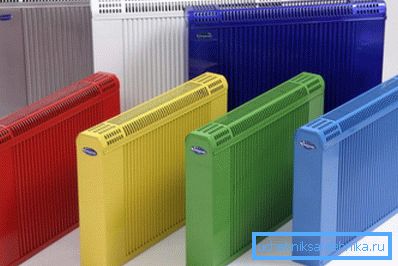

Кольорове розмаїття кожухів конвекторів

Аскетичні зовні, всередині конвектора водяного опалення влаштовані складніше. Їх «серцем» вважається теплообмінник, який являє собою мідну рівну або трубу у вигляді змійовика. На неї перпендикулярно методом тугий посадки кріпляться ламелі.

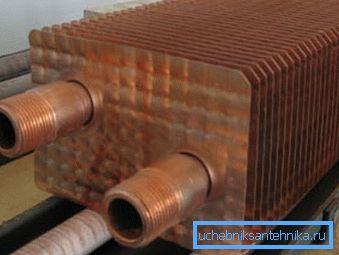

Ідеальний «лад» ребер

Місце їх з'єднання з трубою має виключати найменші зазори, які знижують тепловіддачу. Для виготовлення пластин найчастіше використовується мідь, можуть зустрічатися варіанти зі сталі та алюмінію, головне, щоб теплопровідність була на висоті.

Зверніть увагу! З огляду на постійний контакт з водою, цей елемент повинен бути ще і стійким до корозії. Так що кольорові метали переважно.

Підключення до стояка або центральному трубопроводу здійснюється через спеціальні вводи з різьбленням всередині, які знаходяться з торця приладу або збоку. На сучасні опалювальні водяні конвектори встановлюються крани-клапани або ручні / автоматичні клапани для спуску зайвого повітря, що погіршує тепловіддачу.

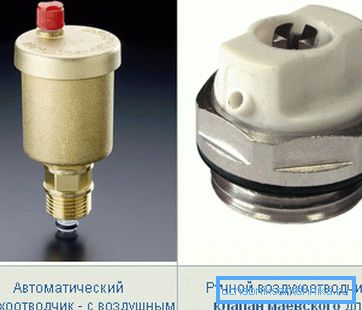

Ці «малюки» дбають про безпечну роботу обігрівача

Якщо в комплект входить електронний термостат / терморегулятор, він буде контролювати робочий ритм приладу. Процес нагрівання періодично припиняється при досягненні заданої температури і починається знову при охолодженні повітря.

пристрій терморегулятора

Для посилення циркуляції повітря використовується вентилятор, який або вже вбудований, або його доведеться докупать.Ето корисне доповнення (1-2 штуки) зустрічається тільки у внутріпольних конвекторних обігрівачів для опалення.

Як конвекція допомагає зігріватися

На відміну від звичних батарей, які зігрівають повітря, випромінюючи тепло зі своїх поверхонь, конвектори водяного опалення діють по-іншому. Вони перемішують повітряні маси, заміщаючи тепле повітря холодним і створюючи приємну атмосферу. При цьому не відчувається сухість і специфічного неприємного запаху згорілої пилу.

В теплообмінник надходить гаряча вода з системи опалення і нагріває пластини. З огляду на теплопровідність використовуваного матеріалу, про що говорилося вище, деталі нагріваються дуже швидко. Через отвори в решітці теплі маси безперешкодно піднімаються, що витісняються холодними.

Вбудований вентилятор стимулює цей процес, і через лічені хвилини вже можна відчути результат. При цьому ККД підвищується до 95%, що робить доречним використання водяних конвекторів в просторих приміщеннях з великими віконними і дверними отворами.

Вентилятор тангенціального типу

Відповідно до вимог ГОСТу 20849-94 водяні опалювальні конвектори повинні володіти найпершим невід'ємним властивістю - герметичністю і міцністю, яку перевіряють пробним тиском води 1,5 МПа. Нагрівальні елементи та кожух повинні бути покриті антикорозійним теплостійким складом.

Крім усього іншого, водяний конвектор опалення, відносно недорогий, з огляду на його зростаючу популярність. Монтаж фахівцями настінної, підлогової або плінтусний конструкції обійдеться вам майже вдвічі дешевше, ніж в середині підлоги. Така ціна обумовлена ​​складністю попередніх робіт по влаштуванню ніші в фальшпідлозі.

Коротка характеристика типових конвекторів

Важливе значення для водяних обігрівачів мають їх технічні характеристики, саме на їх підставі виконується підбір конкретної моделі обігрівача.

Характеристики більшості типових конвекторів знаходяться в таких межах:

  • максимально допустимий тиск під час роботи складає 16 бар;
  • обпресувальний - 25 атм;
  • температура води може досягати 130 ° C;
  • максимальний нагрів корпусу - 60 ° C;
  • теплообмінник може бути 4 або 6-рядний;
  • обсяг води в теплообміннику становить 0,7-0,9 л;
  • пропускна здатність за годину від 90 до 170 л;
  • потужність від 100 до 200 кВт;
  • вага коливається від 14 до 21 кг.

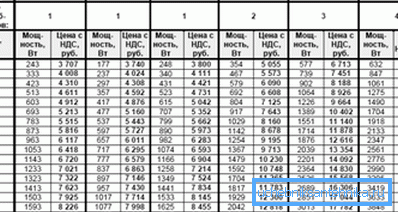

Характеристика ряду конвекторів

монтажні роботи

Інструкція по установці водяних обігрівачів нескладна і полягає в приєднанні до опалювального трубопроводу. В середині підлоги моделі встановлюються одночасно з пристроєм підлоги, настінні або плінтусні моделі можуть встановлюватися в будь-який час.

Процес установки включає в себе розводку електрокабелів, контурів подачі теплоносія, пристрій ніші для короба агрегату, який повинен бути врівень з чистовим підлогою. Краще довірити цю роботу кваліфікованим фахівцям.

Зверніть увагу! Розрахунок потужності установки теж доручіть фахівця, якщо ви не теплотехнік, то можете не врахувати, наприклад, тепловтрати при розрахунку опалення. Від вас буде потрібно інформація про площі кімнати, її теплоізоляції і висоті стель.

Залежно від призначення опалювальний водяний конвектор може виконувати 2 функції:

  • обігрівати приміщення - прилад встановлюється в стороні від віконних прорізів;
  • створювати повітряний заслін холодному повітрю в віконної зоні - обігрівач напроти вікна на відстані від 20 до 30 см.

Бездоганна опалення досягається дотриманням обов'язкових умов при установці:

  1. Підведення / відвід теплоносіїв виконується з жорстких або гнучких з'єднань і запірних кранів (у комплекті).

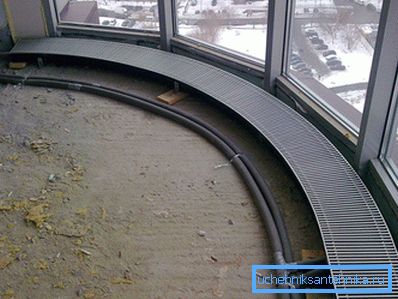

Підводка жорстких з'єднань виконана
  1. Конвекторна ніша повинна мати таку глибину, щоб декоративна кришка приладу була на одному рівні з готовою підлогою.
  2. Допустимі зазори на ширину і висоту конвектора від 10 до 15 мм.
  3. Регулювальними болтами конвектор водяного опалення вирівнюється по горизонталі і закріплюється.
  4. Зазори ізолюються і ущільнюються спеціальним матеріалом.
  5. Після монтажу чистового статі підключити підводки (Електрична необхідна при наявності вбудованого вентилятора).
  6. Решта щілини ущільнити герметиком / оздоблювальним матеріалом, включити прилад і накрити гратами.

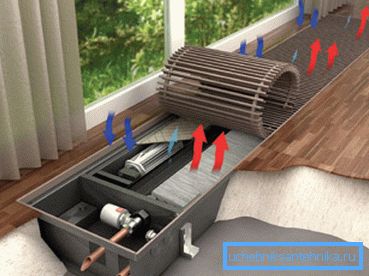

Конвектор занурюється в фальшпол до самого краю бортика

Установка настінних і плінтусних обігрівачів не має стількох нюансів і полягає в приєднанні об'єкта до водопровідної мережі, а це легко зробити своїми руками.

Перед роботою з настінним обігрівачем потрібно зняти батарею, потім приступати безпосередньо до монтажу.

  1. Замість радіаторних пробок навернути на згони дві муфти з аналогічним підводці діаметром - зазвичай 20 мм.
  2. На кронштейнах зафіксувати конвектор і поєднати його осі різьби з осями сгонов.
  3. Подмотать різьблення на обігрівачі, зігнати на них муфти до упору і підтягнути контргайки.
  4. Щоб уникнути гідроудару, запускаючи стояк, відкривати вентилі повільно.

Зверніть увагу! При підключенні плінтусний моделі до міської тепломережі використовуйте багатошарові пластикові труби із зшитого поліетилену зі спеціальними фітингами. Другий варіант - з'єднання пайкою мідними фітингами для труб. Це убезпечить вашу конструкцію від фокусів з перепадами температури води і стрибками тиску.

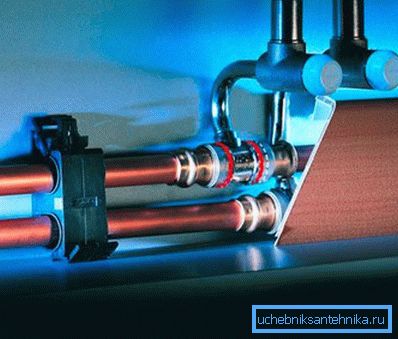

На фото - надійне підключення плінтусного конвектора

Підведення підсумків

Використання водяних конвекторів - найбільш дешевий вид опалення. різноманітність монтажу установок дозволяє ненав'язливо прогрівати приміщення, не пересушує повітря. Системи контролю температури дозволяють підтримувати постійний тепловий поріг, економлячи сімейний бюджет.

Відео в цій статті докладно і доступно продемонструє процес установки водяного внутрипідложні конвектора.
