Водяний насос для опалення: примусова циркуляція теплоносія

Найчастіше в сучасних системах обігріву використовуються спеціальні пристрої, що дозволяють здійснювати примусову циркуляцію води. Це водяні насоси для опалення та вони особливо актуальні, якщо передбачається забезпечувати теплом будови, що мають велику площу.

Переваги примусової циркуляції

Рух теплоносія в опалювальних системах може здійснюватися природним шляхом або з використанням додаткових приладів. У першому випадку рідина циркулює завдяки різниці температур, а в другому - за рахунок насосів, підключених до електричної мережі.

Примусовий спосіб має ряд незаперечних переваг:

• Не має потреби в строгому дотриманні правил при розташуванні трубопроводів.
• Є можливість проводити регулювання температури в окремих приміщеннях при експлуатації системи.
• При наявності циркуляційного пристрою можна використовувати елементи з меншим діаметром.
• Економічність при витраті палива забезпечується завдяки автоматичному регулюванню.

Примітка! Найголовніший недолік полягає в тому, що прилад для перекачування теплоносія залежимо від електропостачання. При аварійній ситуації на ЛЕП функціонування системи припиниться.

Основні типи пристроїв

Циркуляційні насоси для опалювальних систем можуть істотно відрізнятися, тому їх ціна може дещо змінюватись. Одні моделі можуть виділятися високою потужністю, інші - показниками зносостійкості або будь-якими іншими характеристиками. Однак всі прилади можна розділити на два типи.

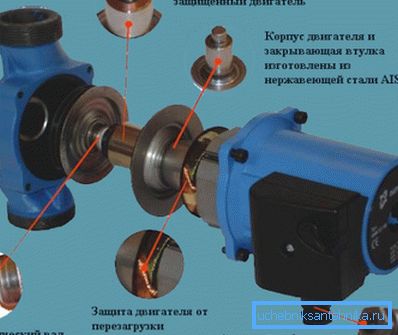

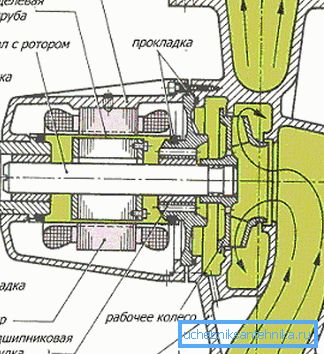

Конструкції з мокрим ротором

У подібних пристроях обертається частина знаходиться безпосередньо в перекачується середовищі. Від статора робоче колесо відокремлено спеціальним склянкою, який робиться з нержавіючої сталі. Що стосується вала ротора, то він може бути виконаний не тільки з металу, а й з кераміки.

ККД цього механізму для перекачування рідини дорівнює приблизно 50 відсоткам, а цього в звичайних умовах цілком достатньо. Нові моделі з ротором, зануреним безпосередньо в теплоносій, конструюються з підтримкою модульного принципу, коли блоки встановлюються відповідно до необхідної подачею і розмірами.

Робоче колесо циркуляційних насосів такого типу поєднує в собі переваги радіальних і осьових механізмів. Підшипники разом з ротором і валом утворюють єдиний блок. При запуску подібні конструкції здатні виробляти самостійне видалення повітря.

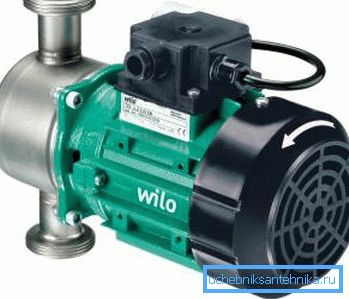

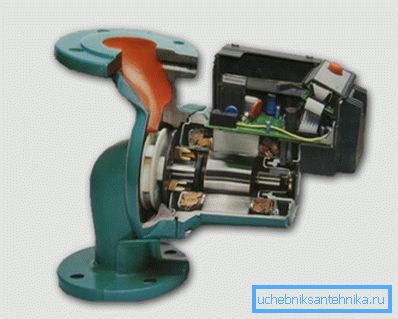

Вироби з сухим ротором

Дані пристрої відрізняються більш високим ККД, тому більше підходять для установки в системах, де потрібно перекачувати значні обсяги. Двигуни приладів не мають контакту з робочим середовищем. Характерна особливість - наявність спеціального ущільнення між мотором і насосним відділенням.

При роботі між ковзними поверхнями формується тонка водяна плівка, адже в системі опалення рідина знаходиться під високим тиском, якщо порівнювати з навколишньою атмосферою. Така мембрана дозволяє здійснити герметизацію, коли відбувається обертання основних деталей.

Виготовлення кілець зазвичай проводиться з агломерованої вугілля, нержавіючої сталі або кераміки.

Якщо говорити про конструктивні особливості, то можна виділити два підвиди продукції, вартість якої буде істотно відрізнятися.

• Консольні пристрої робляться у вигляді окремої конструкції, яка не має зв'язку з корпусом. Робоче колесо і вал двигуна з'єднуються за допомогою спеціальної муфти.
• Моноблочні аналоги являють собою блок, до складу якого входить двигун і безпосередньо сам корпус. При такому варіанті робоче колесо насаджено на вал.

Зверніть увагу! Використовувати вироби з сухим ротором для опалення невеликих будівель не має сенсу. Можна здійснювати їх монтаж при створенні системи обігріву у великих котеджах і інших великих будівлях.

проведення установки

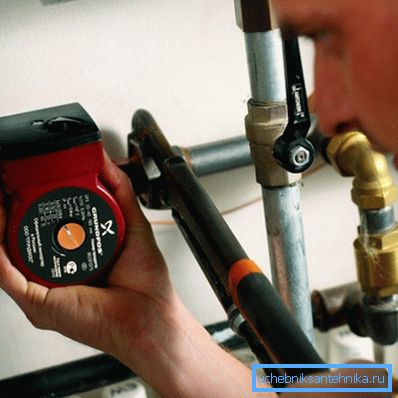

Провести інсталяцію пристрою цілком реально своїми руками, так як даний процес не має на увазі якихось складних дій, хоча певні навички все ж знадобляться. У комплекті з основним приладом завжди поставляються кільця ущільнювачів і необхідні деталі.

Основні положення

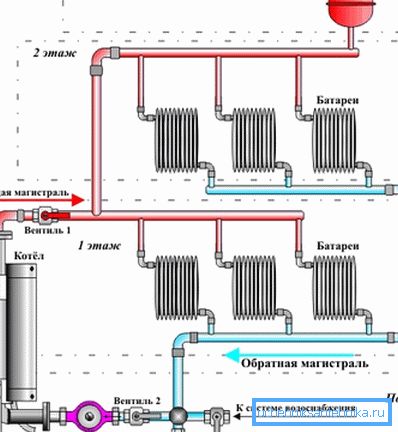

• Місце для установки необхідно підбирати так, щоб була можливість додатково інсталювати фільтр грубої очистки. Він вбереже прилад від потрапляння великих часток іржі та інших включень.
• Робоче колесо після проведення робіт повинно розташовуватися горизонтально. Якщо цим знехтувати, то циркуляційний насос буде шуміти при роботі або взагалі перестане функціонувати.
• В процесі інсталяції патрубки не повинні бути переплутані. Як правило, на корпусі ставляться спеціальні стрілки, які відображають напрямок руху робочого середовища.
• Різьбові з'єднання необхідно герметизувати за допомогою спеціальної стрічки або звичайною клоччя. Сполучаються елементи в обов'язковому порядку відокремлюються прокладками.

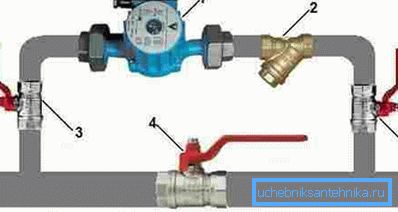

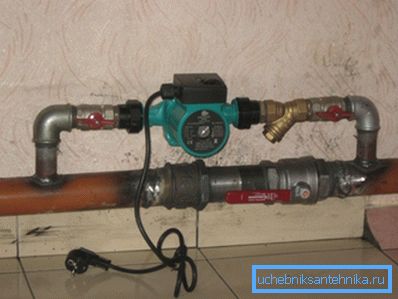

• Установка насоса і запірних кранів здійснюється безпосередньо на обводі, який необхідний для того, щоб в екстрених ситуаціях теплоносій міг проходити через центральний трубопровід.
• Перш ніж здійснювати запуск системи, слід відкрутити гвинт, що знаходиться на кришці. В цьому випадку з системи буде проведено видалення повітря.

Послідовність дій

При установці насоса необхідно дотримуватися певного плану, щоб уникнути складних ситуацій. Детальна інструкція по виконанню операцій наводиться нижче.

У ній відображені найбільш значущі моменти.

1. Насамперед потрібно підготувати опалювальну систему до інсталяції пристрою. Для цього повністю видаляється теплоносій. Також бажано провести чистку трубопроводів опалення.
2. Далі встановлюється безпосередньо сам насос на обвідну арматуру. При фіксації вала двигуна поворот коробки повинен здійснювати при мінімальному зусиллі. По краях встановлюються крани.
3. Після цього здійснюється врізка обведення в центральний трубопровід. В ході робіт застосовуються спеціальні фітінги або зварювальний апарат. На основну трубу також встановлюється кран.
4. За роботами по інсталяції слідують заходи по підключенню до електричної мережі. Всі моделі функціонують від ліній з напругою 220 вольт.
5. Після виконання основних робіт виконується тестування системи. Для цього вона заповнюється теплоносієм. Якщо протікання немає, а циркуляція відбувається нормально, то роботи були здійснені якісно.

Увага! Щоб не здійснювати злив рідини з усією системи, можна скористатися запірною арматурою. Вона встановлюється безпосередньо перед тим місцем, де буде знаходитися пристрій.

Можливі причини поломки

• Неправильне розміщення клеми і основного кабелю призводить до серйозних несправностей.
• Двигун не розташовується горизонтально, тому всередині відбувається скупчення повітря, який виводить з ладу прилад.
• Неякісне фільтруючий пристрій пропускає тверді частинки, в зв'язку з цим порушується функціонування вироби.

В якості висновку

Циркуляційні насоси для водяного опалення в сучасних системах опалення вважаються практично обов'язковими елементами, так як завдяки їм установка трубопроводів проводиться і з урахуванням естетичних міркувань. Для більш детального ознайомлення з пристроєм рекомендується подивитися пропоноване відео.
