Все, що потрібно знати про електричний котел опалення з

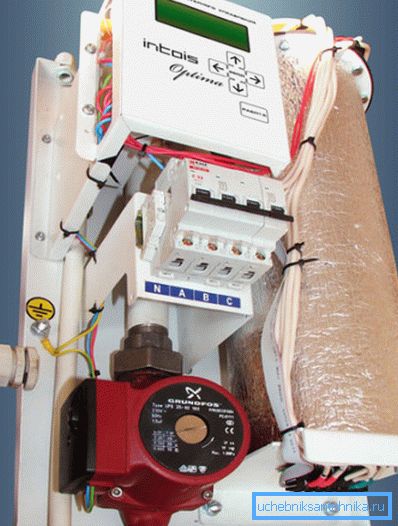

За вартістю електричне опалення поступається лише газу, в той же час електрифіковані в нашій країні навіть невеликі селища, а ось з газифікацією справи йдуть не так добре, це пояснює високу популярність електрокотлів для опалення. Багато виробників спрощують задачу споживачам і оснащують котельний блок додатковим обладнанням, в тому числі і циркуляційним насосом.

види електрокотлів

Котли можна класифікувати за способом нагріву води, причому насос для котла опалення може встановлюватися в пристрій будь-якого типу.

Виділяю такі класи котлів як:

• пристрою, в яких нагрів води виконується за допомогою Тена. Такі електрокотли опалення досить громіздкі і якщо вода жорстка, то накип досить швидко покриє нагріває елемент. Вважаються найпростішими по конструкції;

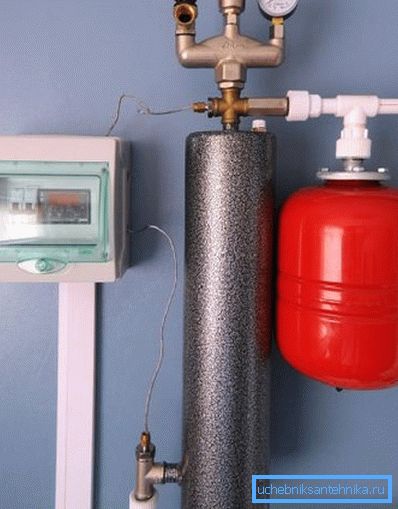

• індукційні - в них використовується явище електромагнітної індукції. Нагрівальний елемент являє собою звичайну індукційну котушку - на сталевий сердечник (який знаходиться в трубі з діелектрика) намотана дріт, через яку і проходить електричний струм. При включенні котла струм, що проходить через обмотку струм провокує виникнення струму і в осерді, це призводить до розігріву сталевого стрижня;

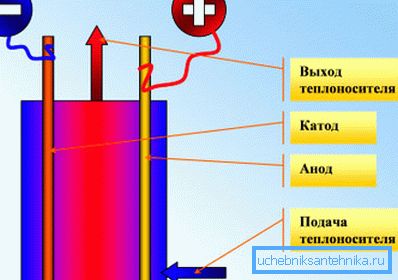

• електродні котли - можуть працювати виключно з водою, так як важливий склад теплоносія. Вода, в принципі, звичайний провідник з досить великим опором. У неї опускаються 2 провідника, через які потім пропускається змінний струм, вода, як і будь-який провідник, розігрівається. Пристрої такого типу циркуляційними насосами, як правило, не обладнуються.

Що стосується циркуляційного насоса і розширювального бачка для системи опалення, то можливі такі варіанти розташування цих елементів:

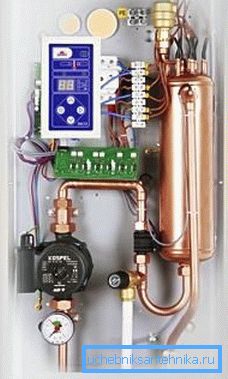

• і насос, і бачок розташовані в корпусі котла - таким моделям зазвичай віддають перевагу, якщо котел буде розташований в будинку, а не в окремому приміщенні;

• насос може бути винесено за межі корпусу, на ефективності його роботи це не позначається.

Пристрій електрокотла і встановлене додаткове обладнання

Незважаючи на те, що моделей електрокотлів можна перерахувати не один десяток, конструкція в загальних рисах залишається незмінною.

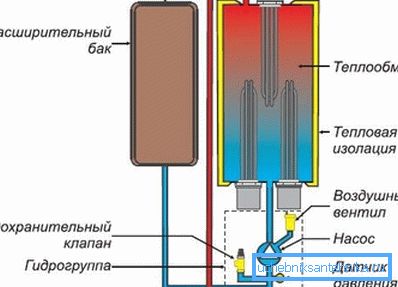

Електричні котли опалення з насосом складаються з таких вузлів (перелік наведено для типової тенів моделі):

• теплообмінник - об'ємний бак з водою, в який занурені Тени, бак обов'язково повинен мати заводську теплоізоляцію;

Зверніть увагу! Регулювання роботи ТеНові котла відбувається за рахунок включення різної кількості тенів. Так, для зниження потужності автоматика просто відключить частину з них.

• до складу Гідрогруп входить циркуляційний насос, манометр, клапан для відведення повітря з системи і запобіжний клапан;
• розширювальний бак - потрібен для того, щоб компенсувати зміну обсягу теплоносія при нагріванні.

Зверніть увагу! Циркуляційний насос обов'язково повинен бути розташований на трубопроводі, що подає охолоджене теплоносій назад в котел. Якщо поставити його на трубу подачі, то висока температура істотно знизить його довговічність.

Детальніше про підбір котла і його установці

Потужність сучасних електрокотлів змінюється в широкому діапазоні. У продажу можна знайти як компактні моделі, потужність яких не перевищує 6 кВт, так і справжніх «монстрів», чия потужність наближається до 100 кВт. Зрозуміло, що такі пристрої використовуються для обігріву великих площ - в приватному будівництві не використовуються.

Підбір потужності котла

У загальному випадку підбір потужності будь-якого котла виконується виходячи з тепловтрат квартири (або будинку), також в розрахунку враховуються кліматичні особливості місцевості, тип утеплення і т. Д. Простіше кажучи, розрахунок ведеться виходячи з того, щоб в кімнатах втрати тепла через вікна і огороджувальні конструкції врівноважувалися надходженням теплової енергії від радіаторів опалення.

З достатнім ступенем точності необхідну потужність котла можна визначити і за наближеною залежності. З огляду на, що всі сучасні котли обладнуються терморегуляторами, можливе невелике завищення потужності не критично. Та й ціна не сильно зміниться якщо підстрахуватися і взяти котел трохи могутніше, ніж отримали за розрахунком.

Необхідна потужність визначається з використанням такої залежності у формулі W_к = (S • W_уд) / 10,

прийняті такі позначення:

• W_до = Потужність котла, кВт;
• S - сумарна опалювальна площа, м²;
• W_уд - питома потужність, для теплий регіонів можна прийняти рівною 1,0, для центральних - 1,1 - 1,15, для північних - як мінімум 1,2 $
• 10 - перекладної коефіцієнт.

Якщо скористатися запропонованою формулою, то для опалення приватного будинку площею, наприклад, 160 м², розташованого в центральній частині РФ знадобиться котел потужністю W_к = (160 • 1,1) / 10 = 17,6? 18 кВт.

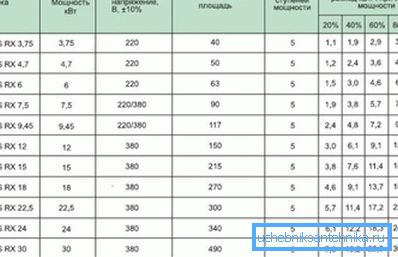

Результат вийшов досить близький до рекомендованих самими виробниками значенням. Так, для площі 150 м² рекомендований 19-кіловатний котел, розрахунок дав практично таке ж значення.

Наведено найпростіший приклад - він підійде для розрахунку потужності одноконтурного котла. Для підбору двоконтурного пристрою потрібно врахувати ще й витрата енергії на підігрів води для потреб ГВП (гарячого водопостачання).

Вимоги до проведення

Досить серйозною перешкодою для установки котла своїми руками може стати те, що потрібно мати хоча б мінімальними знаннями в електротехніці. Зокрема, потрібно розуміти, що далеко не кожен котел можна підключати до звичайної електромережі.

Зверніть увагу! Оптимальним варіантом можна вважати прокладку індивідуальної живильної електролінії для котла. Якщо технічно це зробити не представляється можливим, то краще підстрахуватися і не підключати до звичайної мережі пристрою потужністю вище 6-7 кВт.

Взагалі робоча напруга електрокотла 220В зустрічається тільки в порівняно малопотужних пристроїв. Якщо проектується система опалення приватного будинку, то, швидше за все, буде використаний котел потужністю близько 16-20 кВт, а то і більше. А це означає, що доведеться живити його окремо.

Зверніть увагу! Котли потужністю понад 6 кВт обладнуються системою ступеневої регулювання потужності. У перехідні періоди (осінь-зима, зима-весна) це дозволяє знизити витрати електроенергії на опалення в рази.

Нехтування підбором перетину проводки призведе до нагрівання кабелю. В результаті може оплавитися ізоляція і можливі наслідки такого розвитку подій позитивними точно назвати не можна.

Інструкція по підбору діаметра дроту досить проста. Можна використовувати приблизну залежність згідно з якою струм в 1 А зажадає перетину дроту площею 1 мм².

Наприклад, потрібно визначити мінімальні розміри проводу для підключення котла потужністю 6 кВт, підключення виконується до звичайної мережі 220 В. З огляду на зазначену залежність, розрахунок буде вестися за формулою S = W_к / (U • I),

у формулі прийняті позначення:

• S = площа перетину провідника, мм²;
• U, I - відповідно напруга і сила струму.

У розглянутому прикладі площа перерізу провідника повинна складати S = ​​6000 / (8 • 220) = 3,41? Мм? ^ 2.

Такий підхід вважається досить наближеним. До того ж не враховується такий фактор як, наприклад, матеріал провідника, а це теж впливає на максимально допустиму струмовий навантаження. Для вибору кабелю під більш потужний котел бажано все-таки можливо зробити більш точним розрахунок.

В такому випадку інструкція з розрахунку трохи ускладниться:

• спершу потрібно визначити силу струму по кожній фазі. Розрахунок ведеться за формулою I = W_к / (U_л • v3),

де U_л - лінійна напруга, 380 В в нашому випадку;

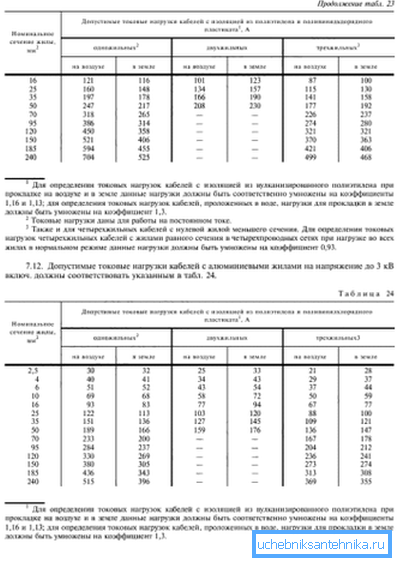

• по ГОСТу 16442-80 підбирається перетин жили. При цьому потрібно врахувати який метал використовується - алюміній або мідь, а також спосіб прокладки кабелю - над- або підземний.

Розглянемо приклад розрахунку для 3-фазного котла потужністю 22 кВт, підключення буде виконуватися за допомогою 3-жильного кабелю.

Розрахунок ведемо за запропонованою методикою:

• визначаємо силу струму I = 22000 / (380 • v3) = 33,43 А.
• по ГОСТу 16442-80 підбирається перетин жили, можливі 2 варіанти. Якщо використовується мідь, то жила перетином 4 мм² цілком підійде, для неї допустима струмова навантаження складе 37 А, так що ще й невеликий запас залишиться. Для алюмінієвих жив доведеться перетин жили збільшити до 6 мм² - допустима струмова навантаження в такому випадку складе також 37 А.

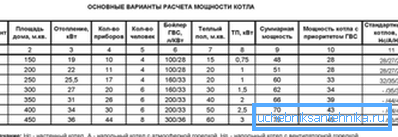

Останнє, що залишилося зробити - підібрати запобіжник відповідної потужності. Можна просто скористатися відповідними таблицями, в яких для кожного значення потужності котла вказана площа перетину жили і потужність автоматичного запобіжника. Для нашого прикладу підійде автомат 35А.

Вимоги безпеки

Електричні котли опалення з насосом вимагають особливої ​​уваги на етапі подачі електроенергії.

Потрібно врахувати наступне:

• потужність автоматичного запобіжника повинна трохи перевищувати максимальну силу струму при роботі котла;

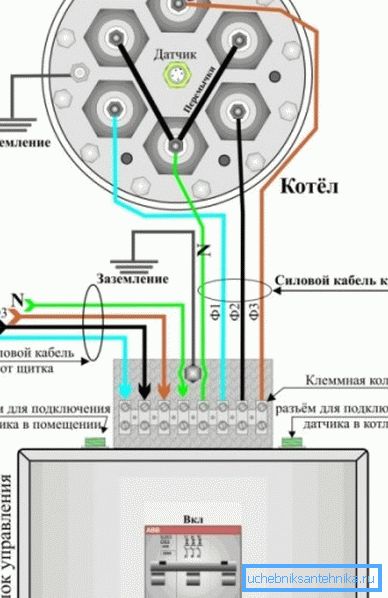

• заземлення при підключенні обов'язково. Виконується заземлення 3-й або 5-й житлової в кабелі;
• провід N (нульовий робочий) підключається до клемника щитка (нульової шини);
• заземлення (РЕ провід на схемою) підключається до відповідної шині (маркування «Земля»).

Зверніть увагу! Поширеною помилкою при підключенні є те, що люди плутають NИ РЕ проводу. Так що на цей момент потрібно звернути особливу увагу.

обв'язка електрокотла

Під обв'язкою розуміють весь процес підключення від А до Я, тобто не тільки подачу харчування на котел, але і установку всіх елементів опалювальної системи (розширювальний бачок, циркуляційний насос, фільтри, група захисту і т. Д.).

Для додаткової гнучкості в регулюванні опалення можна використовувати схему із змішувачем. Завдяки цьому температурний режим можна регулювати не тільки зміною потужності роботи котла, а й за рахунок змішувача з сервоприводом.

При установці котла слід дотримуватися наступних рекомендацій:

• бажано максимально видалити його від водопроводу, розміщується електрокотел тільки в сухому місці, це робиться, щоб уникнути короткого замикання;

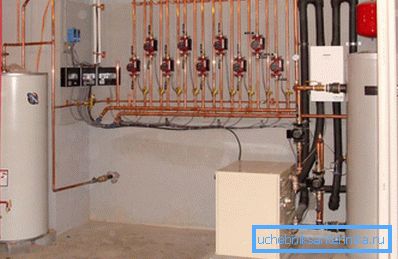

• компактний котел може розміститися на стіні, в такому випадку використовуються дюбелі або анкерні болти. Підлогові моделі також популярні, для них можна обмежитися простою підставкою з діелектрика, звичайно, основа повинна бути рівною;

• після цього приступають безпосередньо до підключення його до опалювальної системи. Природно, подача води на час монтажу припиняється. Саме підключення нескладне, використовуються роз'ємні з'єднання, так що при необхідності демонтувати котел складності не складе. Насоси для котлів опалення встановлюються ближче до котла на обратке;
• потім настає черга електричної частини. З розрахунком ми розібралися в попередніх розділах, єдине, що потрібно відзначити - дроти краще розміщувати в кабель-каналах. Звичайно, всі кабелі добре ізольовані, але додатковий захист зайвою не буде. Як кабель-каналу можна використовувати гофрований гнучкий трубопровід.

Зверніть увагу! Якщо скачки напруги в мережі нерідкі, то підключення потрібно виконувати через стабілізатор.

• після цього залишається тільки заповнити систему водою і перевірити герметичність.

Підведення підсумків

Електрокотли з насосами - відмінний вибір для опалення будинку в тих районах, де відсутня централізована подача газу, а бажання використати твердопаливні аналоги немає. Ще на етапі виробництва виробник доповнює котел такими елементами як розширювальний бачок і циркуляційний насос, за рахунок цього процес монтажу опалювальної системи дещо спрощується.

На відео показаний приклад підключення електрокотла потужністю 6 кВт.
