Вузькі радіатори: різновиди та призначення, горизонтальні і

10-04-2018
Опалення

Вибір радіаторів опалення зазвичай пов'язаний з розрахунком теплової потужності і теплових втрат, проте залишається ще один важливий момент - відповідність приладу дизайну приміщення. Далеко не завжди доречні стандартні батареї, і ми хочемо розглянути вузькі горизонтальні радіатори опалення, вертикальні моделі і особливості їх експлуатації.

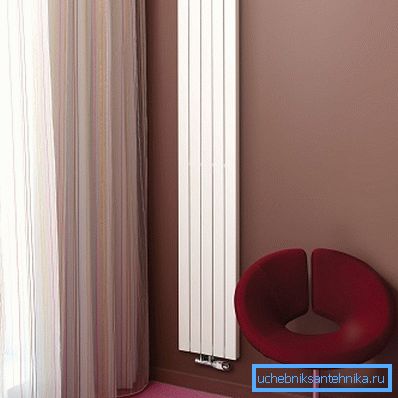

На фото - вузький вертикальний радіатор.

Вузькі батареї опалення

різновиди

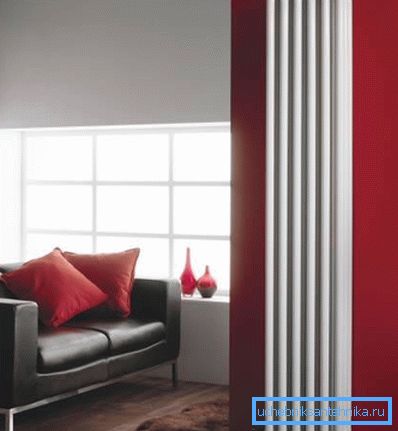

Приклад сучасного дизайну з використанням вузького радіатора.

Визначення «вузький» представляється досить обтічним і розмитим, тому необхідно внести деяку ясність.

Почнемо з того, що вузькою можна називати не тільки горизонтальну, але і вертикальну проекцію вироби, таким чином, отримаємо дві групи:

  1. Вузькі горизонтальні прилади, у яких висота набагато менше ширини, тобто розглядається горизонтальна проекція корпусу;
  2. Вертикальні прилади, у яких ширина набагато менше висоти, а об'єктом розгляду є вертикальна проекція корпусу.

Зверніть увагу! Вертикальні і горизонтальні батареї застосовуються по-різному і вирішують різні технічні і дизайнерські завдання.

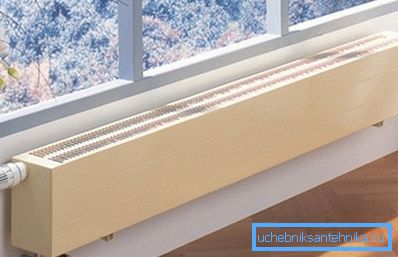

Вузька горизонтальна модель.

Дана група конвекторів може поділятися на підставі загальноприйнятої класифікації, тому ми можемо сміливо виділити такі різновиди:

  • трубчасті регістри, виконані зі сталі, міді або чавуну. Конструкція являє собою систему вертикальних або горизонтальних трубок, з'єднаних колекторами, вона дуже популярна в вузькопрофільному виконанні;
  • Секційні чавунні батареї. Це звична для жителів пострадянських міст модель, яка також дуже популярна при виробництві нестандартних виробів;
  • Секційні конвектори з ребрами. Це сучасні алюмінієві або біметалічні прилади з характерними вертикальними пластинами;
  • сталеві панелі. Являють собою зварені профільні сталеві пластини, які утворюють внутрішні канали за рахунок профілювання. По каналах циркулює теплоносій і гріє панель.

Зверніть увагу! Кожен тип конструкції має свої плюси і мінуси, тому при проектуванні системи опалення своїми руками краще прочитати окремі статті на нашому сайті, присвячені типам радіаторів.

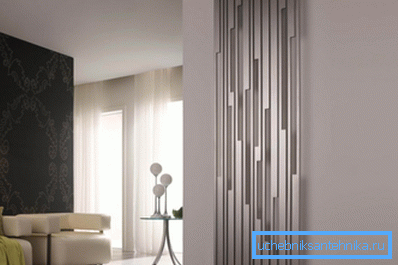

Існують моделі нестандартних типів.

Крім усього іншого, вузькі конвектори можуть бути зроблені з різних матеріалів. Матеріал, що використовується також сильно впливає на ефективність приладу, тому слід враховувати даний фактор.

Сьогодні виробляють батареї з таких металів:

  1. чавун;
  2. сталь;
  3. алюміній;
  4. мідь;
  5. Сталь + алюміній;
  6. Мідь + алюміній.

Найвища тепловіддача спостерігається у мідних і алюмінієвих виробів, однак перші занадто дорогі, а другі - вимогливі до теплоносія і тиску в системі. Сталеві прилади бояться гідроударів і корозії, чавунні - дуже важкі і інертні.

Компромісним рішенням вважається біметалічний сталь-алюмінієвий радіатор.

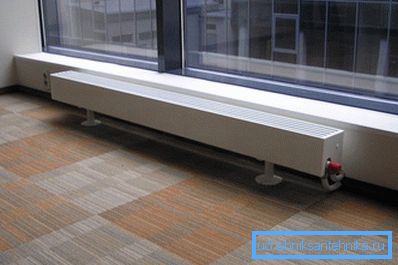

Ефективність тепловіддачі залежить від матеріалу корпусу.

Зверніть увагу! Класифікація та відмінності різновидів приладів не залежать від їх розмірів і виробляються за загальними правилами.

призначення

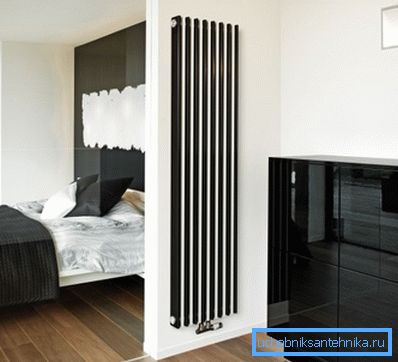

Нестандартна форма вирішує технічні та художні завдання.

Поговоримо про призначення вузьких опалювальних приладів. Навіщо ж вони потрібні?

Справа в тому, що далеко не завжди вдається успішно вписати в інтер'єр стандартні вироби, особливо в сучасних квартирах і будинках. Як відомо, радіатори прийнято встановлювати під вікнами, але сучасні тенденції прагнуть до збільшення віконних прорізів, і звичні батареї просто не поміщаються на підвіконних простінку.

Часто вікно займає всю висоту стіни. В цьому випадку монтують підпільні конвектори, або поруч з вікном ставлять високий і вузький радіатор, який вирішує проблему обігріву даної області будинку.

Вертикальна батарея біля вікна.

Нерідко зустрічаються будинки з нестандартною дизайнерської плануванням, що не передбачає звичайного розміщення батарей. В цьому випадку обігрівачі можуть бути встановлені в спеціальних нішах, на простінках або в кутах.

Приміщення ванних кімнат і туалетів, а також кухонь і прихожих часто мають незвичайні форми і розміри. Тут також виявляється доречним використання конвекторів з звуженими габаритами.

Нарешті, часто буває так, що сам прилад незвичної форми стає аксесуаром і прикрашає приміщення, формує його стиль і створює певну атмосферу. У такому випадку його застосування носить чисто художній характер.

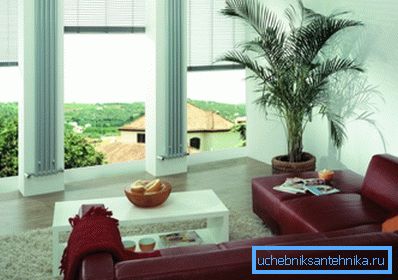

Іноді інструкція передбачає використання колон для монтажу батарей.

Зверніть увагу! Використання звужених радіаторів пов'язано з тим, що стандартні прилади не поміщаються або погано вписуються в інтер'єр, а також з причини дизайнерських вишукувань архітектора. Як правило, грають роль обидві причини.

горизонтальні конвектори

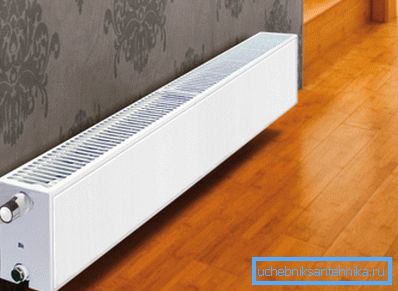

У нижній частині простору зосереджений найбільший холодне повітря.

Горизонтальні моделі поширені набагато ширше вертикальних. Це пояснюється об'єктивними причинами: сучасні вікна стали вище і більше, і під ними вже не поміщаються обігрівачі звичних розмірів. Розміри вузьких радіаторів опалення складають 150, 200, 250 і 300 мм.

Крім того, робота низького конвектора набагато ефективніше, так як внизу концентрується найбільш холодне повітря, отже, теплопередача відбувається активніше. Хоча, якщо порівнювати ККД зі стандартним приладом, то низький обігрівач програє.

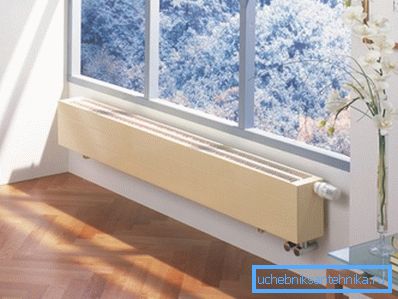

Велике вікно вимагає установку низького вироби.

Низькі горизонтальні моделі найчастіше представляють собою дві або три трубки з вертикальним ребрами. Основна частина енергії передається за рахунок прямої теплопередачі і конвекції.

Також зустрічаються чавунні секційні різновиди, панелі і батареї з трубчастих секцій з алюмінієвими ребрами. До окремої групи слід відносити плінтусні і підпільні моделі, так як вони сильно відрізняються правилами підключення, обв'язки і монтажу.

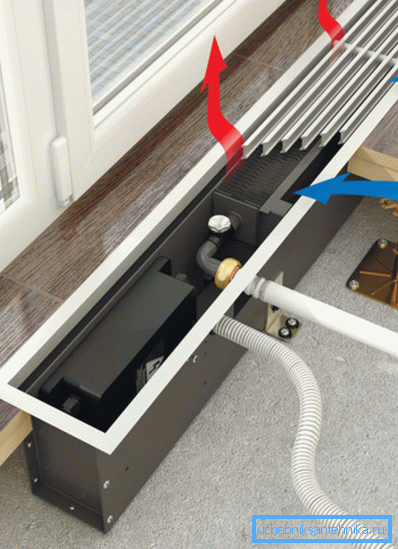

Вбудований в підлогу конвектор.

Зверніть увагу! Горизонтальні низькі прилади істотних відмінностей в підключенні і установці не мають, за винятком моделей з прихованим монтажем.

вертикальні батареї

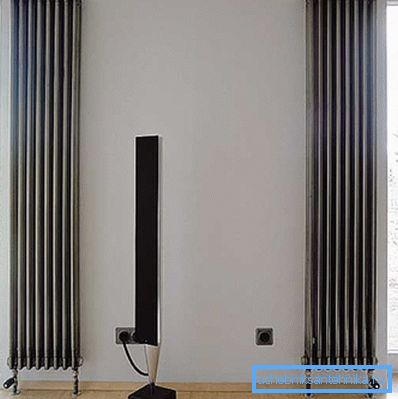

Нестандартний дизайн - нестандартні прилади.

Моделі з вертикальною орієнтацією зустрічаються набагато рідше, і найчастіше доступні в магазинах тільки під замовлення. Це пов'язано з тим, що такі вироби використовуються, в основному, для створення незвичайних інтер'єрів.

З технічної точки зору вертикальна орієнтація невигідна, тому що вгорі знаходиться нагріте повітря, що знижує інтенсивність тепловіддачі. Також знижується активність конвекції, теплі маси накопичуються під стелею.

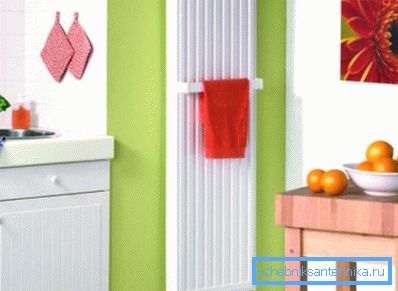

В інтер'єрі кухні.

Художня цінність батарей з вертикальною установкою сумнівів ні у кого не викликає: часто без них не обійтися, особливо в приміщеннях з колонами, високими вікнами на всю стіну, велику кількість отворів і ніш в стінах.

Однак подібні інтер'єри зустрічаються тільки в багатих будинках, тому ціна вертикальних моделей висока, а популярність в широких масах низька.

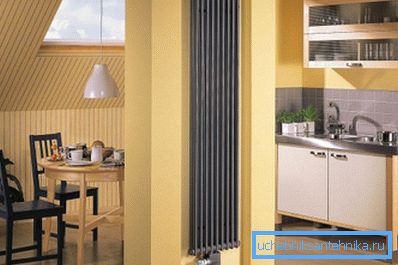

На опорній колоні.

Зверніть увагу! Вертикально орієнтовані обігрівачі найчастіше вирішують чисто художні завдання і поширені мало.

висновок

Опалювальні прилади з завужені профілем знайшли широке застосування в приміщеннях з нестандартним дизайном або збільшеними вікнами. Щоб відчути специфіку використання подібних виробів, дивіться відео в цій статті.
