Вузол управління опалення: функції, пристрій, переваги

Сучасна система управління опаленням дозволяє реалізувати найскладніші і просунуті схеми і програми регулювання режимами роботи обладнання, добитися значної економії енергії, забезпечити дистанційне керування опаленням. Ми хочемо розглянути блок управління опаленням з точки зору його конструкційних і експлуатаційних особливостей і переваг.

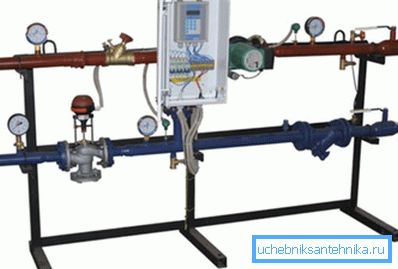

Рамка управління опаленням дозволяє реалізувати автоматичну роботу системи.

Вузол автоматичного управління

призначення

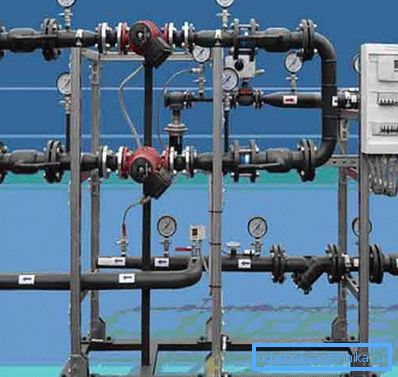

У тепловому пункті зібрані основні вузли управління системою опалення.

Вузол автоматичного управління - це індивідуальний тепловий пункт, призначений для управління параметрами теплоносія, що циркулює в системі опалення, в залежності від показників температури в приміщенні, на вулиці, в що подає й зворотному трубопроводі контуру.

Крім того, система дозволяє реалізувати захист від аварійних ситуацій, перемикання режимів роботи обладнання, GSM управління опаленням. У разі поломки або виникнення нештатної ситуації модуль здатний оповістити всіх внесених до списку розсилки абонентів за допомогою SMS-повідомлень.

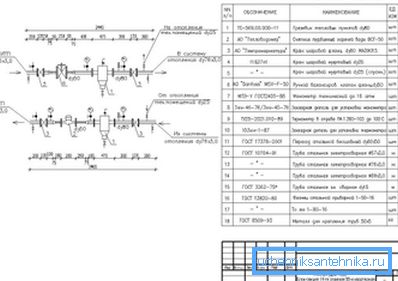

Схема вузла управління двухтрубной системою опалення.

Однак це далеко не повний список функцій.

Вузол управління може забезпечувати:

  • Режими і параметри роботи циркуляційного насоса системи опалення, задану швидкість циркуляції теплоносія;
  • Контроль підтримки і виконання заданого температурного графіка виходу та повернення трубопроводу. Це дозволяє захистити систему від програвав і переохолоджень;
  • Підтримує заданий постійного перепаду тисків на що подає й зворотному вводі в будинок, що дозволяє нормально працювати всій автоматиці в штатному режимі;
  • Тонку і грубу очистку теплоносія;
  • Візуальний контроль всіх показників роботи системи: Температури на ключових ділянках, різниці тисків на вході і виході з вузла, заданого режиму роботи, аварійних сигналів;
  • Дистанційне керування опаленням по телефону і через інтернет;
  • Дистанційний контроль за приміщенням, сигналізацією, вхідними дверима і воротами за допомогою додаткових датчиків.

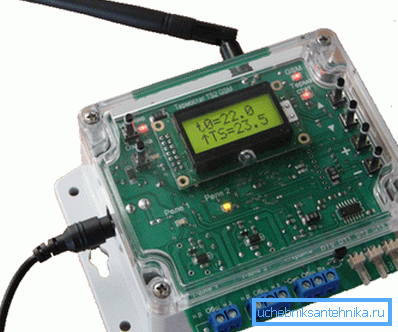

GSM модуль для опалення забезпечує дистанційну зв'язок і управління.

Зверніть увагу! Для установки подібної системи котел та інше обладнання повинні бути пристосовані до електронного урядування. Старі рамки з механічними засувками з такою схемою працювати не будуть.

Пристрій і принцип дії

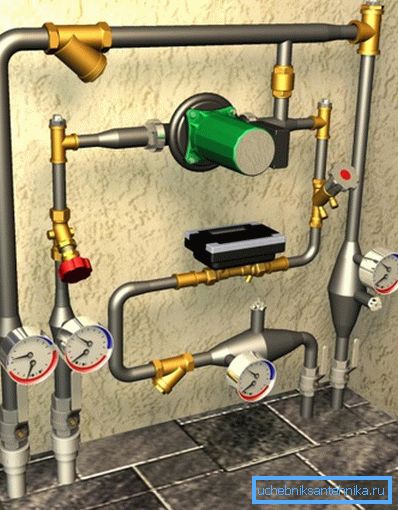

На фото - 3-D модель вузла управління.

До складу будь-якої автоматичної системи управління входять такі вузли:

  1. Датчики і сенсори, які збирають необхідні дані в різних місцях системи;
  2. Контролери і процесори, які порівнюють дані, отримані від датчиків, з тими значеннями, які диктує записана на карті пам'яті інструкція (програма), приймають рішення і на його основі віддають команди виконуючим механізмам;
  3. Виконуючі механізми, які отримують команди від контролерів і виконують прості дії - перекривають крани і засувки, підвищують потужність агрегатів, перемикають режими роботи обладнання опалення, виконують аварійні відключення поламаних вузлів.

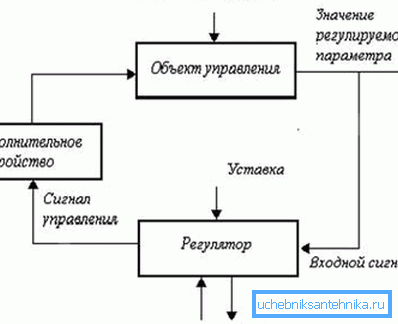

Логічна схема роботи системи.

У ролі сенсорів виступають датчики тиску і температури, а також будь-які додаткові датчики, які дозволяють контролювати різні процеси. Найбільш важливі датчики температури виходу та повернення потоку теплоносія, датчики температури в приміщенні і на вулиці, а також датчики тиску на вводі в систему.

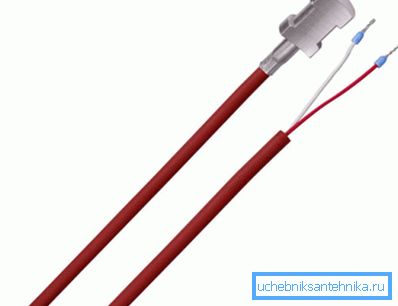

Накладний датчик температури.

Роль контролера грає малопотужний комп'ютер, який зчитує інформацію з усіх датчиків. На карті пам'яті комп'ютера записана програма, яка визначає температурні режими.

Контролер порівнює отримані значення з заданими, і, якщо необхідно, приймає рішення про внесення змін: підвищення подачі теплоносія в той чи інший контур, відключенні котла або переведення його в інший режим роботи і т.д.

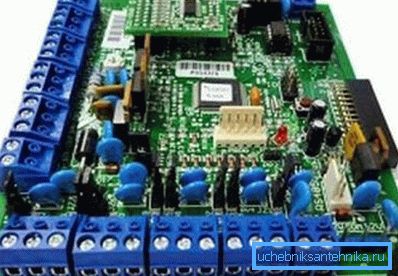

Контролер зібраний без використання гарячих плат.

За ухвалення рішення контролер відправляє керуючий сигнал до того чи іншого виконавчого пристрою: реле комутації, сервоприводу клапана або заслінки, вимикача або електроніці котла. Залежно від заданої програми, GSM модуль для управління опаленням може відправляти повідомлення господареві про ту чи іншу подію, а дочекавшись відповіді - приймати ті чи інші заходи.

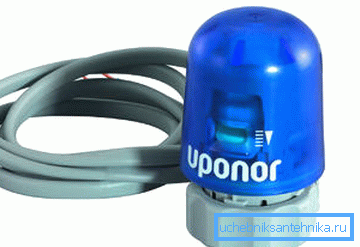

Виконавчий механізм ST 24B.

Управління опаленням в заміському будинку через GSM здійснюється за допомогою спеціального модуля, вбудованого в комп'ютер.

Цей модуль включає такі елементи:

  • Слот для комутації SIM-карти;
  • Блок живлення і акумуляторну батарею;
  • GSM-модем;
  • Роз'єм для антени;
  • LAN-порт для з'єднання з інтернет-провайдером;
  • мікропроцесор;
  • Карта пам'яті;
  • USB-роз'єм для настройки і конфігурації;
  • Світлодіодні індикатори або рідкокристалічний дисплей;
  • Контактну групу з входами і виходами для збору даних і відправлення керуючих сигналів.

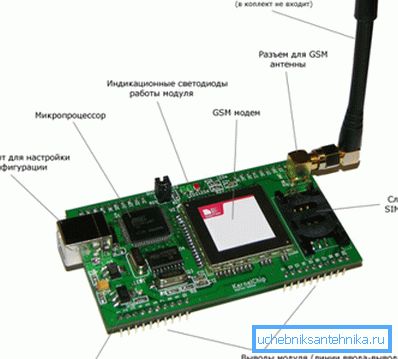

Пристрій модуля з GSM.

Зверніть увагу! Разом з модулем для GSM-управління повинно поставлятися програмне забезпечення для установки на операційну систему мобільного телефону. Програма допоможе організувати дистанційну зв'язок контролера і оператора.

переваги

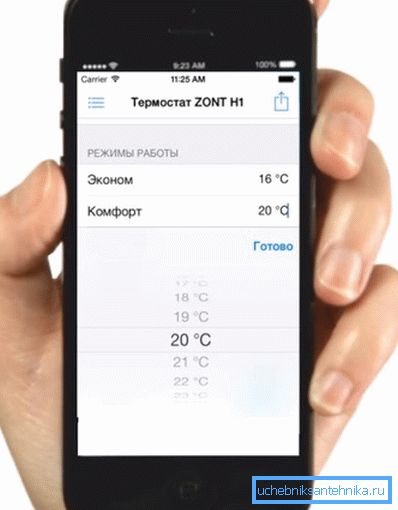

Управління системою легко здійснити своїми руками з будь-якої відстані.

Які ж переваги дає використання вузла автоматичного управління опаленням?

Сучасний контролер з модулем зв'язку дозволяє отримати такі плюси і вигоди:

  • Тонка регулювання системи в реальному часі дозволяє домогтися максимальної економії при належному рівні комфорту;
  • Ви можете добитися саме таких температурних і кліматичних параметрів приміщення, яких хочете, причому для цього достатньо просто поставити значення бажаних температур;
  • Система миттєвого оповіщення про аварійних режимах і нештатні події в рази підвищує надійність і безпеку роботи;
  • Ви маєте можливість залишити будинок з працюючим опаленням і на відстані контролювати його стан, а також керувати режимами роботи, включати або вимикати обладнання дистанційно;
  • Зимовий візит в заміський будинок при вимкненому опаленні вимагає зайти в холодне приміщення, розтопити агрегат і чекати кілька годин, поки приміщення прогріється. Тепер можна дати команду на включення заздалегідь і не витрачати час.

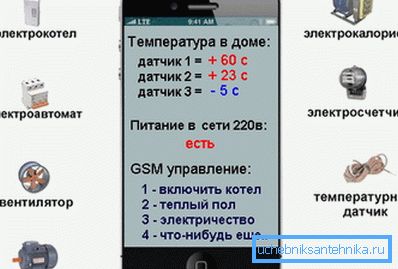

Досить просто дістати телефон.

Зібрати і підключити систему управління можна самостійно - для цього ніяких дозволів і погоджень не потрібно. Роботу легко виконати, дотримуючись інструкції виробника. Ціна комплекту може коливатися від 4 до 40 тис. Рублів залежно від комплектації і фірми-виробника.

Зверніть увагу! Більшість модулів мають роз'єми для підключення додаткових датчиків, за допомогою яких можна організувати контроль за відкриванням вікон і дверей, прослуховування або спостереження та інші корисні функції.

висновок

Контроль і управління сучасними системами опалення може здійснюватися програмними засобами з дистанційним участю оператора. Зв'язок можна здійснити шляхом цифрового стільникового зв'язку GSM або мережі інтернет. Додаткову інформацію ви можете знайти в нашому відео.
