З'єднання радіаторів опалення: способи, схеми, розбирання та

Як виконати з'єднання радіаторів опалення між собою, щоб забезпечити якісний обігрів приміщення?

Це питання особливо актуальне, якщо опалювальна система проектується і встановлюється в тільки що побудованому будинку. Втім, і у вже експлуатованих будинках модель підключення може бути переглянута і оновлена ​​для забезпечення більшої енергоефективності використовуваної опалювальної системи.

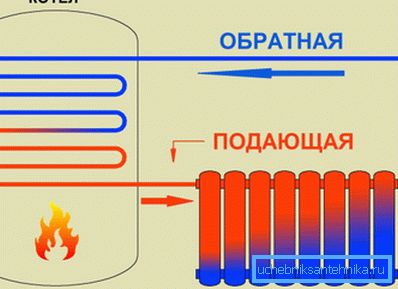

Принцип пристрою і роботи автономного опалення

У цій статті ми розглянемо, яка схема з'єднання радіаторів опалення в приватному будинку може вважатися оптимальною і чому. Крім того, ми дізнаємося які особливості реалізації кожної із запропонованих схем.

конструкційні особливості

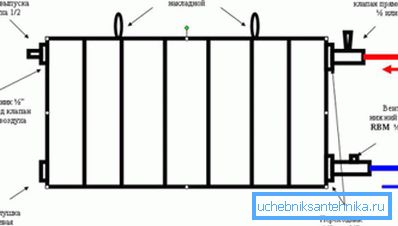

Конструкція біметалевих та алюмінієвих радіаторів

На ринку представлений широкий асортимент опалювальних приладів, які розраховані на заповнення теплоносієм, що циркулює по секціях і віддають при цьому частина тепла металевих деталей. Металеві деталі в конструкції приладу, в свою чергу, вивільняють тепло в навколишнє середовище.

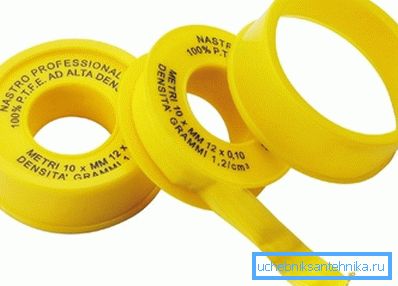

Фум-стрічка - найбільш поширений матеріал для різьбових з'єднань радіаторів опалення

Незалежно від того, яка конструкція використовуваних батарей - панельна або секційна, у них у всіх є одна спільна властивість - наявність чотирьох впускних отворів. Два отвори розташовані у верхній частині торців, а два отвори - в нижній частині.

Ці отвори необхідні для підключення до труб опалювальної системи. Вибір нижніх або верхніх отворів для проведення монтажних робіт може бути обумовлений особливостями розташування приладу і обраної схеми підключення.

Огляд актуальних способів

Приєднання радіаторів опалення до труб може бути виконано у відповідності з наступними способами:

  • Найпростішим і одночасно ефективним способом приєднання труб до батареї є підведення подачі зверху і обратки знизу.
Найпростіше і одночасно ефективне поєднання алюмінієвих радіаторів опалення

Перевагою такого рішення є те, що теплоносій проходить по опалювального приладу практично самопливом. При використанні даної схеми секції встановленого радіатора будуть швидше заповнюватися, в той час як тиск на з'єднувальні фітинги буде невеликим.

Недолік способу полягає в тому, що таке підведення труб рідко використовується в сучасних квартирах і будинках.

  • Одностороннє приєднання радіаторів опалення до труб майже так само ефективно як попередня схема, так як теплоносій піддається зверху, а йде в нижній отвір. Ефективність радіатора при такому монтажі становить близько 97%.
бокове підключення

Важливо: Якщо таким способом встановлюється алюмінієва батарея, є обмеження по кількості використовуваних секцій. Число секцій в даному випадку не повинно перевищувати 20 одиниць.

  • Нижній спосіб під'єднання, незважаючи на меншу ефективність (близько 88%), повсюдно користується все більшою популярністю. Це й не дивно, так як сучасні системи опалення виконуються за допомогою прихованої під підлогою підводки труб.
Нижня підключення

Незважаючи на те що результат проведення монтажних робіт своїми руками в даному випадку виглядає більш акуратно, буде потрібно більше часу на заповнення секцій теплоносієм і, як наслідок, більше часу на забезпечення комфортної температури в приміщенні.

Підводка знизу, а обратка зверху

Підведення подачі знизу може бути мотивовано лише особливістю монтажу труб. Ефективність використання батарей, підключених таким чином не перевищує 75-78%.

  • Нижня одностороннє підключення зустрічається не часто, проте є деякі опалювальні батареї, де отвори на подачу і обратку розташовані в нижній бічній частині радіатора.
Підводка і обратка знизу

З точки зору естетичної привабливості такої спосіб під'єднання цілком виправданий, але з точки зору ефективності батареї краще розглянути перші два методи.

Як розташування батареї впливає на ефективність її використання

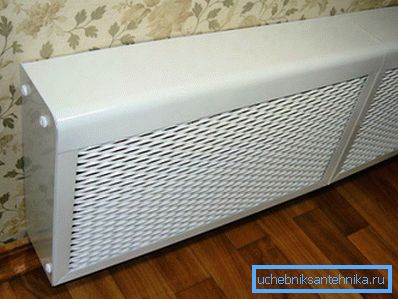

На фото декоративний короб - екран

Як вже було сказано способи під'єднання радіаторів опалення до труб впливають на ефективність роботи всієї системи. Виявляється, не менший вплив має розташування опалювального приладу.

Розглянемо найбільш поширені ситуації:

  • Верхня частина радіатора повністю прикрита підвіконням. В ідеальному випадку ефективність батареї становить 100%, але при цьому верхню частину приладу ніщо не повинно прикривати. У нашому ж випадку кромка підвіконня змінює напрямок нагрітого повітря і ефективність зі ста відсотків знижується до дев'яносто шести.
  • Батарея на догоду дизайну приміщення захована в нішу. В цьому випадку ефективність роботи приладу знижується на 7%.
  • Батарея для естетичної привабливості закрита декоративним екраном. Якщо екран має достатню перфорацію спереду і в верхній частині втрата тепловіддачі складе 5%. Якщо екран практично позбавлений перфорації і при цьому прикриває радіатор з усіх боків, втрати складуть до 20%.

Отже, ми розглянули способи під'єднання труб до батарей в порядку зменшення ефективності. Крім того, ми дізналися, як не слід розташовувати радіатори, щоб згодом не мерзнути взимку. Тепер перерахуємо актуальні сьогодні схеми побудови опалювальних систем.

Актуальні схеми підключення батарей

Послідовна і паралельна схеми під'єднання радіаторів опалення

На сьогоднішній день повсюдно застосовується кілька схем монтажу опалювальних приладів в рамках єдиної системи. Всі ці схеми мають очевидні переваги в поєднанні з моментами, які необхідно врахувати при виборі оптимального варіанту облаштування опалювальної системи в своєму будинку.

Отже, яким чином можна виконати з'єднання біметалевих радіаторів між собою в одній опалювальній системі і при цьому домогтися оптимального результату?

  • Послідовне підключення - це поширена і проста в реалізації схема, при якій подача проходить через все батареї по черзі, а обратка йде в систему з останнього радіатора. Приклад реалізації даної схеми наступний. У квартирі або будинку кілька кімнат і в кожній кімнаті встановлено по батареї. Першою теплоносій отримує та батарея, яка розташована ближче до опалювального котла. Далі теплоносій по трубі надходить в наступний радіатор і т.д. Перевагою такого рішення є економія труб, ціна яких висока, і простота виконання монтажних робіт. Недоліком методу є нерівномірний прогрівання повітря в приміщеннях, так як у міру віддалення від котла, температура теплоносія все нижче. Тому, наважуючись на використання такої схеми, будьте готові до того, що в кімнаті, останньої в цьому ланцюжку, буде прохолодно.
  • Паралельне підключення - це схема, яка позбавлена ​​недоліків, властивих послідовній схемі. Це досягається за рахунок використання загальної труби по якій податися теплоносій. У свою чергу, від цієї труби відходять відводи, безпосередньо до яких приєднується радіатор. Істотною перевагою даної схеми є можливість перекриття будь-який з батарей в ланцюжку без шкоди для працездатності інших опалювальних приладів. Для цього, на вході в кожен опалювальний прилад встановлюється запірна арматура.

Важливо: Для того щоб забезпечити ефективність роботи опалювальної системи при паралельному підключенні, відводи повинні мати менший діаметр перетину в порівнянні з діаметром основної труби.

  • Комбінована схема підключення батарей застосовується в тому випадку, якщо в умовах одного будівельного об'єкта необхідно поєднати дві раннє перераховані схеми. Як правило, вибір комбінованого підключення може бути обумовлений архітектурними особливостями будівельного об'єкта.

Як розібрати і зібрати секції батареї

Радіаторний ключ і воріт

Наприкінці розглянемо, як виконати роз'єднання і з'єднання секцій радіаторів опалення між собою.

Почнемо з того, що такі дії можливі тільки на секційних приладах і неможливі на батареях панельного типу. Тому можна виконати з'єднання секцій біметалевих радіаторів і з'єднання секцій алюмінієвих радіаторів, тоді як сталеві батареї розібрати і наростити не вийти.

З'єднання і роз'єднання секцій виконуємо за допомогою спеціального радіаторного ключа. Ключ черзі вставляємо в верхнє і нижнє випускний отвір і прокручуємо проти годинникової стрілки, якщо необхідно від'єднати секції. Для того щоб відкрутити потрібну кількість секцій, на ключі є позначки, що відповідають ширині секції.

висновок

Знаючи, яка інструкція монтажу радіаторів, нескладно зібрати опалювальну систему в заміському будинку. Для того щоб установка опалювальних приладів була виконана успішно, рекомендуємо подивитися відео в цій статті.
