Закриті та відкриті системи опалення: особливості

Якщо у вас немає необхідності підключати гаряче водопостачання, то вам, мабуть, буде все одно, який у вас вид опалювальної системи - відкритий або закритий (хіба що академічний інтерес). Проте, відкритий вид є найбільш простим і незалежним.

Циркуляція теплоносія тут може проходити природним способом, за законами термодинаміки, за рахунок підвищеного тиску на виході з котла, але може бути і примусовою. Давайте в деталях розглянемо їх відмінності, позитивні і негативні сторони, а на додаток ми вам покажемо тематичний відео ролик.

Відмінні особливості

відкрита система

Примітка. Система опалення відкритого типу має на увазі наявність розширювального бака, який не закрите герметично. Отже, тут відбувається випаровування води і її додавання зі сторонніх джерел (колодязів або централізованого водопроводу) в опалювальну систему.

Як правило, в системах відкритого типу циркуляційний насос не використовується, отже, її функціонування не буде залежати від сторонніх джерел енергії - лінії електропередач або дизельного (карбюраторного) генератора електроенергії. Але тим не менше, інструкція ніяк не забороняє врізати циркуляційний насос на трубу повернення у котла, що приблизно на половину підвищить ККД твердопаливного котла, печі або каміна з водяною сорочкою.

Однак дуже важлива відмінність такої системи полягає в тому, що вона може функціонувати автономно, без електрики або природного газу і її можна монтувати в районах повністю відрізаних від всіх комунікацій.

З огляду на той факт, що вода у відкритій системі буде циркулювати досить повільно (класичний варіант - без допоміжного насоса), то труби опалення підбирають з великим діаметром, не менше 40 мм, так як необхідно забезпечити можливість їх поступового нагрівання щоб уникнути пошкоджень.

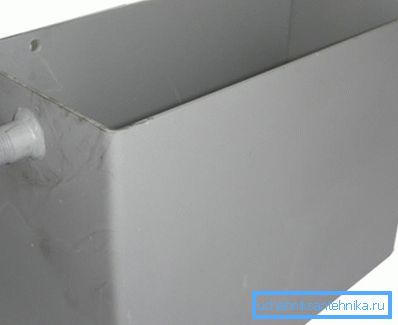

Крім того, розширювальний бак зі сталі або пластику тут в будь-якому випадку повинен знаходитися вище опалювального контуру, щоб забезпечити заповнення системи водою з цієї ємності.

У таких контурах ухил горизонтальних труб обов'язковий - це робиться для можливості нормальної циркуляції теплоносія. За розрахунками такий ухил повинен становити 0,01% від точки подачі теплоносія у котла, але такий варіант досить складний для обчислення - набагато простіше при монтажі дотримуватися ухил близько 8-10 мм на погонний метр і ви забезпечите належну для цієї системи циркуляцію.

Переваги і недоліки відкритої системи

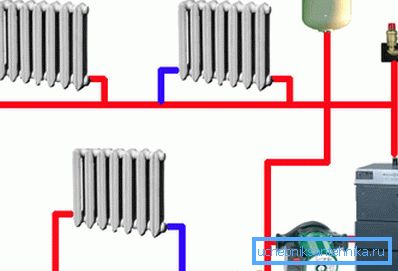

• Основною перевагою відкритої системи опалення можна назвати її абсолютну незалежність від сторонніх джерел енергії, тобто, вона може функціонувати, як з ними (при підключенні циркуляційного насоса), так і без них, коли циркуляційний насос не задіяне. Тобто, коли ви хочете запустити примусову циркуляцію, то перекриває краном, який знаходиться між обвідний трубою (див. Фото вгорі) потік води, і вона рухається через допоміжний насос. Коли електрику відсутня, то цей кран відкривається, але перекривається на обводке, перед насосом, і теплоносій продовжує циркулювати природним чином.
• Таку систему легко підключати до котла, так як тут не потрібні спеціальні знання, наприклад, як при установці електричного або газового агрегату. Тут в якості котла може служити навіть цегляна піч з вмонтованою в неї ємністю для нагріву води.
• В якості палива тут можуть служити не тільки вугілля і дрова, але також різні органічні відходи в сухому вигляді, які можуть бути в домашньому господарстві.
• Основний недолік відкритої системи, це необхідність зливати воду при вимушеній зупинці котла, а також досить повільний, хоча і рівномірний, нагрів контура.
• Для теплоносія можна використовувати антифриз, до того ж, постійно потрібно стежити за рівнем рідини в розширювальному баку, низький ККД.
• Велика небезпека створюється при утворенні повітряних пробок - природним шляхом вигнати з контуру повітря вкрай складно - для цього потрібно створювати штучне тиск. Це робиться за допомогою підкачки води в систему.

Закрита система

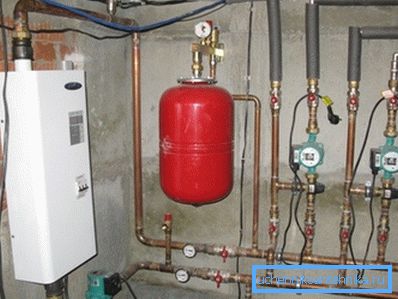

Примітка. Основною відмінністю закритого виду опалювальної системи є герметичність всіх її вузлів, і випаровування води тут відсутня повністю. Циркуляція теплоносія в закритих контурах можлива тільки, як примусова (циркуляційний насос). Вся система складається з обігрівача, труб, радіаторів (теплої підлоги) і розширювального бака.

У тих випадках, коли тиск теплоносія в контурі піднімається вище норми, в розширювальному баку спрацьовує пропускної клапан і надлишки рідини потрапляють туди, стабілізуючи, таким чином, загальний тиск.

Коли температура води знижується, то тиск падає, але його недостачу відновлює циркуляційний насос, автоматично закінчуючи необхідну кількість води для досягнення потрібного показника. Якщо говорити в загальному, то паливне обладнання тут виробляє функцію деаерації.

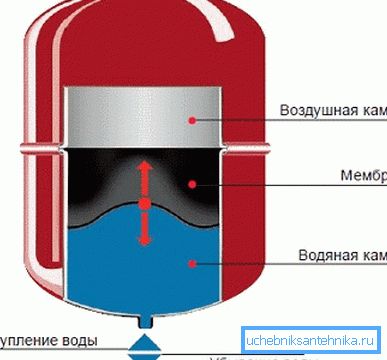

Дуже важливим і основним вузлом для деаерації є розширювальний бак, який складається з двох половин (це видно на верхньому зображенні) завальцованних краями один з одним. Усередині цього резервуара знаходиться мембрана або діафрагма, яку роблять з термостійкою гуми.

Ємність містить певний обсяг газу, найчастіше - азоту (якщо він закачується заводом-виготовлювачем), але також це може бути звичайне повітря, який буде там накопичуватися при необхідності.

Зсередини бак розділений мембраною на два відсіки - в одному з них знаходиться азот або повітря, а в іншому - надлишки теплоносія, який видавлюється туди під тиском через запобіжний клапан, при цьому дві середовища не стикаються один з одним. Коли рідина охолоджується, то її тиск в резервуарі падає, і газ з іншого відсіку через гумову мембрану виштовхує її назад.

Переваги та недоліки закритої опалювальної системи

• До переваг закритих систем опалення можна віднести досить зручний монтаж (бак можна встановлювати в будь-якому місці вище і нижче контуру), а також відсутність необхідності постійно контролювати рівень води.
• Щоб убезпечити таку систему від розморожування, є можливість застосовувати антифриз. Температура в приміщенні може регулюватися за рахунок підвищення або зниження об'єму рідини в системі опалення, при цьому, тиск можна регулювати самостійно.
• До системи можна підключити додаткове джерело обігріву, тобто, резервний котел, а також такі котли можуть працювати одночасно.
• Завдяки відсутності природного випаровування, немає необхідності в підживлення від зовнішнього джерела (колодязя або централізованого водопроводу).
• Але тут є і ряд недоліків, наприклад, безперебійна робота котла, безпосередньо залежить від електроенергії для функціонування циркуляційного насоса, до того ж, у опалювачів досить висока ціна.
• Крім того, може виникнути проблема з розміщенням розширювального бака - він заповнюється теплоносієм на 30-60%, при цьому найменший відсоток випадає на великі ємності, обсяг яких може мати кілька тисяч літрів. Але в автономних контурах така проблема не актуальна.

висновок

Будь-яку з вищеописаних систем ви завжди, при наявності певних навичок, ви зможете змонтувати своїми руками. Але, як в одному, так і в іншому випадку, дуже важливо правильно визначити потужність котла, якої буде достатньо для даної площі приміщення.
