Питанню безпеки при проектуванні опалювальної системи приділяється підвищена увага, особливо в разі автономного опалення. Основна небезпека під час опалювального сезону виходить від різкого підвищення тиску, труби можуть просто не витримати цього. Установка простого запобіжного пристрою дозволить легко вирівняти тиск в системі.

Особливості роботи системи опалення

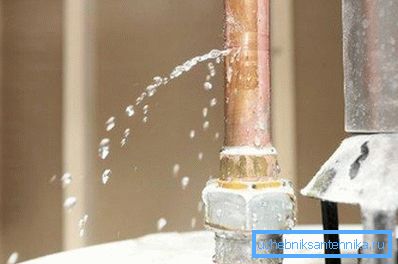

Всі елементи опалення спочатку розраховані на експлуатацію при певних умовах. В процесі роботи нерідко виникають випадки, коли тиск в трубах різко зростає. І добре, якщо труби витримають таке випробування, але ніхто не дасть гарантію, що в наступний раз не з'явиться текти, так що запобіжний клапан для системи опалення - річ просто незамінна.

Що стосується причин різкого зростання тиску в трубах, то можна виділити:

• надмірний нагрів води - при підвищенні температури вода розширюється, що і викликає додаткове навантаження на труби і запірну арматуру;

Зверніть увагу! Частково з такою проблемою допомагають впоратися розширювальні бачки. Надлишок води просто накопичується всередині бачка.

• помилка при підборі діаметрів труб;
• в разі якщо опалення підживлюється з мережі водопостачання, а тиск в ній перевищує цей показник в системі опалення;
• навіть звичайний термоклапан для опалення (той, що встановлюється перед радіатором) може стати причиною зростання тиску в трубі, що подає. Це найчастіше відбувається під час теплої погоди, коли приплив води в радіатор скорочується до мінімуму;
• збої в роботі циркуляційного насоса також можна вважати однією з причин.

Як забезпечити безпеку

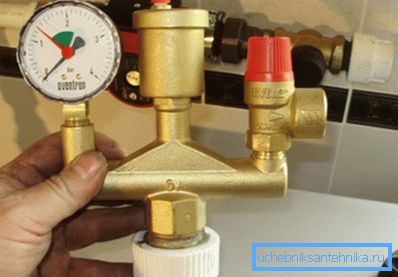

При монтажі будь-якої системи опалення використовується таке поняття як «група безпеки». Під цим терміном мається на увазі ряд приладів, які дозволяють контролювати роботу системи і оперативно усувати несправності.

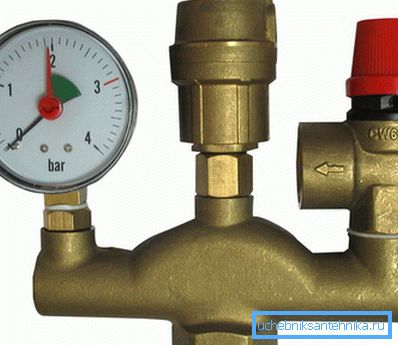

До складу групи безпеки зазвичай входять:

• манометр;
• відведення повітря - дозволяє видалити з трубопроводу повітря;
• власне, запобіжний клапан для опалення - пристрій, що дозволяє скинути надлишки тиску в лічені секунди.

Класифікація

В опалювальних системах квартир і приватних будинків використовуються виключно пружинні пристрої з плавним регулюванням. За співвідношенням ефективності, надійності і вартості - це ідеальний варіант.

Але в загальному випадку можна виділити ще кілька типів пристроїв такого роду:

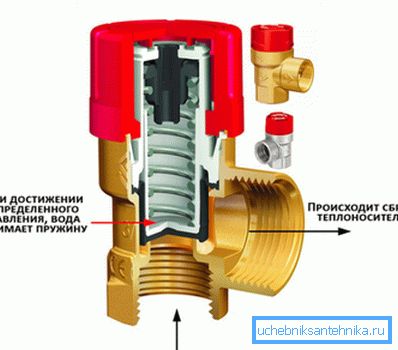

• пружинні - в таких пристроях шток золотника подпружинен і при нормальному тиску клапан перекритий. Як тільки тиск починає наростати, пружина стискається і збільшується прохідний отвір - надлишки теплоносія скидаються в окрему ємність або в обратку;

Зверніть увагу! Тиск, необхідний для відкривання клапана має хоча б на 10-15% перевищувати робочий показник в трубах.

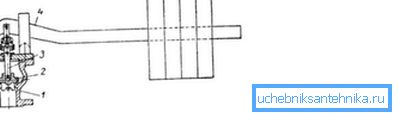

• пристрою важільного типу відрізняє велика ціна і можливість гнучкого регулювання необхідного для його відкриття зусилля. Вантаж знаходиться на важелі, причому закріплений він на ньому так, що може переміщатися. Регулюючи положення вантажу на важелі можна збільшувати / зменшувати необхідну для його відкриття зусилля.

Можна навести класифікацію і за ступенем і способом підйому:

• якщо підйом не перевищує 0,05 висоти сідла, то такий пристрій вважається малопідйомний;
• повнопідйомний пристрій забезпечує переміщення затвора на відстань рівне висоті сідла (або навіть перевищує його).

Що стосується способу регулювання, то зворотний клапан для опалення може бути:

• з плавним регулюванням - як приклад можна привести пружинний тип. Переміщення затвора залежить від тиску в трубі;
• з 2-ступінчастою регулюванням - задається якесь порогове значення тиску, при перевищенні якого автоматично повністю відкривається прохідний отвір, причому це відбувається практично миттєво. Застосовується в промисловості, де втрата навіть декількох секунд може привести до серйозних наслідків.

Зворотні і перепускні пристрої

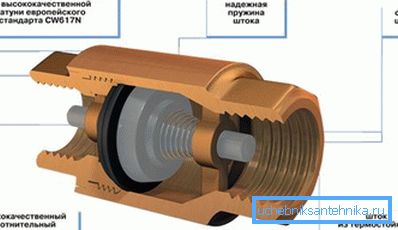

Зворотний клапан в системі опалення дозволяє теплоносія пересуватися тільки в одному напрямку. «Родзинка» такого пристрою полягає в тому, що підпружинений шток пропускає воду тільки в одному напрямку. Завдяки різьбовим з'єднанням встановити його не складе труднощів.

Іноді замість запобіжника відкритого типу використовується перепускний клапан для опалення. Основна його функція та ж - вирівнювання тиску в системі, але якщо відкритий варіант просто скидає надлишки теплоносія, то перепускний аналог воду перенаправляє в межах опалювального контуру.

У разі, якщо перед радіаторами встановлені термостати, то в теплу пору може скластися ситуація, коли всі вони досить сильно перекривають надходження води в батареї. В результаті в трубі, що подає зростає тиск.

Якщо на виході з котла встановлений перепускний клапан, то він просто частина теплоносія передасть з яка подає в трубу, що відводить. Так що, якщо використовується клапан обігрівача, то додатковий захист системи обігріву необхідна.

триходові клапани

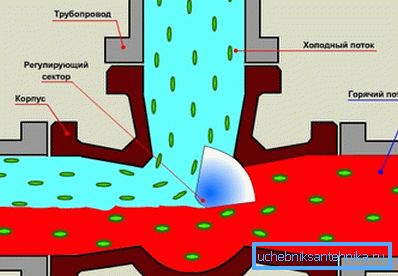

Головною відмінністю пристрою цього типу є конструкція - 1 вхід і 2 виходи.

Завдяки цьому трьоходове пристрій можна використовувати для досягнення:

• змішування гарячого теплоносія з остиглим;

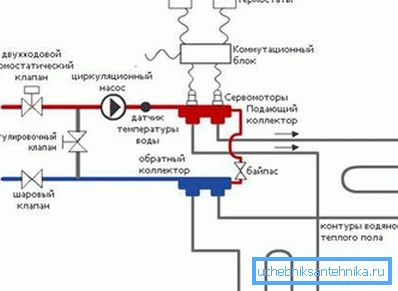

Зверніть увагу! Це необхідно при використанні низькотемпературного обігріву (тепла підлога). Триходовий клапан дозволяє організувати підмішування теплоносія з обратки в трубу подачі і виключити ризик подачі надто гарячої води.

• триходовий клапан для опалення дозволяє ізолювати один опалювальний контур від іншого (це може знадобитися якщо використовуються різні теплоносії).

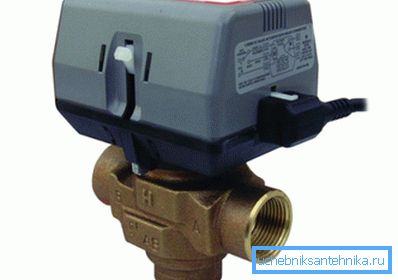

Усередині корпусу знаходиться або заслінка, або куля, поворотом якого регулюється струм теплоносія. Для управління заслінкою може використовуватися сервопривід, з'єднаний з кімнатним термостатом.

Пара слів про установку

Установка всіх елементів групи безпеки виконується своїми руками. З установкою запобіжного пристрою проблем виникнути не повинно, адже використовуються з'єднання. А головне питання полягає в тому, де всі ці елементи розмістити.

Прилади групи безпеки слід розміщувати на ділянці трубопроводу, що подає у котла. Ще одна тонкість полягає в тому, де саме встановити відсікають крани, що дозволяють миттєво відсікти котел в разі його несправності.

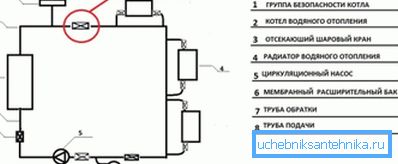

Інструкція по правильному встановленню групи безпеки вимагає розміщення відсікаючого крана за групою цих приладів. У такому випадку навіть після відсікання котла запобіжний клапан дозволить скинути надлишки теплоносія і вбереже котел від пошкоджень.

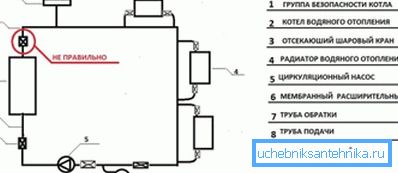

Варіанти установки відсікаючого крана перед групою безпеки і безпосередньо на ділянці труби, що веде до неї, вважаються неправильними. У такому випадку при відсіканні котла буде відсічена і група безпеки, а котел може постраждати.

Підведення підсумків

Установлювати запобіжний клапан дозволяє підвищити надійність роботи опалювальної системи. Завдяки цьому простому і дешевому пристрою, скачки тиску більше не будуть нести загрози цілісності труб, а опалення прослужить довгі роки.
