Заповнення системи опалення теплоносієм: як залити в

Для конструювання системи обігріву будинку або квартири необхідний нагрівальний котел, радіатори опалення і трубопроводи, що зв'язують всі елементи в одну мережу. Однак вона не буде функціонувати без теплоносія, який передає теплову енергію, що утворюється від згоряння палива повітрю в кімнаті. Тому після закінчення монтажних або ремонтних робіт завжди виникає питання, як заповнити систему опалення водою або іншої підходящої рідиною. Інструкція, присвячена цьому питанню, наведена нижче.

Необхідність наповнення і скидання рідини з системи обігріву

Перш за все, розглянемо, для чого проводиться скидання теплоносія з системи опалення.

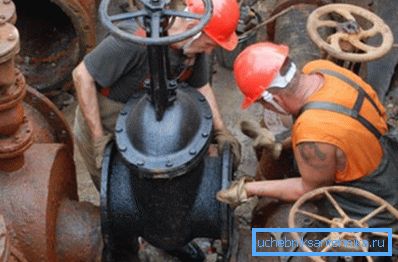

Найчастіше видалити воду з труб необхідно для проведення планового ремонту. Особливо це стосується квартир, підключених до централізованих систем опалення. У літній період проводиться заміна запірних і регулюючих кранів, що вийшли з ладу трубопроводів і так далі.

Але якщо ви живете в приватному будинку, зливати теплоносій не рекомендується з наступних причин:

1. При повторній заливці води потрібно заново робити розповітрювання системи. Цей захід тривалий і клопітка, тому кожен власник хоче його уникнути.
2. Відсутність води в деяких різновидах батарей опалення (наприклад, сталевих) призводить до стрімкої корозії. Якщо ви будете зливати воду із системи на літо, готуйтеся до швидкої заміни радіаторних батарей опалення будинку.
3. Щорічне видалення теплоносія вимагає покупки нового. Спеціальні антифризи або особливим чином підготовлена ​​вода стоїть досить дорого, так що це призводить до невиправданого збільшення експлуатаційних витрат на утримання системи опалення.

Порядок заливки рідини в опалювальну систему

підготовчі операції

Незалежно від того, запускаєте ви нову, змонтовану своїми руками систему опалення або наповнюєте її теплоносієм після закінчення теплого сезону або ремонту, в обов'язковому порядку слід підготувати інженерну мережу до експлуатації.

Порядок дій такий:

1. Промивання трубопроводу. Ця дія є обов'язковим перед пуском нової опалювальної системи. В іншому випадку стружка, окалина та інше сміття може пошкодити використовується нагрівач і насосне обладнання. Якщо ваша кліматична мережа вже запускалася і успішно функціонувала, досить промивати труби і батареї один раз в два роки.

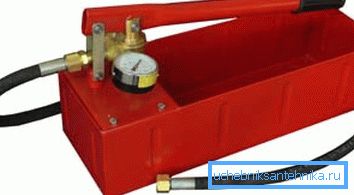

2. Гідравлічний тест. Перед тим як заповнити водою систему опалення, необхідно провести її опресовування. Для цього використовується спеціальний прилад, що наповнює труби і радіатори стисненим повітрям.

Потрібно нагнітати тиск до тих пір, поки його значення не буде на 25% більше розрахункового. Стандартне падіння цього показника повинно складати не більше одного відсотка за 15 хвилин експлуатації.

1. Усунення недоліків. Після опресовування потрібно перевірити всі з'єднання на предмет протікання і усунути їх у разі виявлення.

Зверніть увагу! Герметизація течі проводиться не стільки для мінімізації витрати теплоносія, скільки з метою запобігання утворенню в трубах і радіаторах повітряних пробок, які стають причиною непрацездатності або низької ефективності опалення.

Вибір виду теплоносія

Найчастіше в якості рідини, що передає тепло, використовується вода. Однак можна використовувати і антифриз, який не замерзає при опусканні температури навколишнього повітря нижче нульової позначки. Він має і безліч інших переваг, але його ціна досить велика. Найчастіше антифриз використовується в опалювальних системах невеликих за площею будівель.

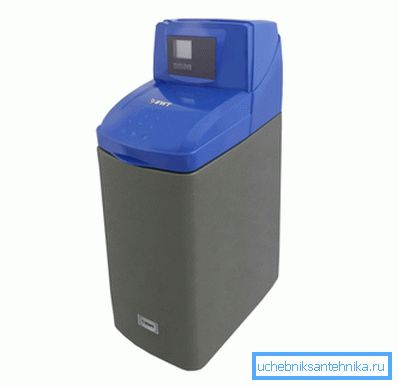

Пам'ятайте, що заповнення водою системи опалення вимагає попередньої її підготовки. Рідина повинна бути позбавлена ​​від розчинених в ній солей і повітря, для чого можна застосовувати наявні в продажу хімічні речовини і реагенти.

Порада! В якості теплоносія системи опалення не рекомендується використовувати воду з крана. Вона містить велику кількість кальцію та інших мінералів, які, осідаючи на трубах і в батареях, з часом приведуть до непрацездатності опалення. Також у водопровідній воді розчинена велика кількість кисню, який викликає завоздушіваніе.

Чи застосовувати для заповнення спеціально підготовлену воду або антифриз - вирішувати вам. Але в будь-якому випадку необхідно правильно розрахувати обсяг рідини, необхідний для виконання цієї процедури.

Визначення кількості використовуваного теплоносія

Знати обсяг води або антифризу, який знадобиться для наповнення опалювальної системи, необхідно для того, щоб правильно вибрати водопідготовче обладнання потрібної продуктивності або заздалегідь придбати певну кількість спеціальної рідини.

Для виконання розрахунків потрібно уточнити наступні дані:

• обсяг води, який поміщається в водонагрівальної котлі (Ок), однієї секції встановлених радіаторів опалення (Ор) і розширювальному бачку відкритого або закритого типу (О) - все цифри є в супровідній документації до перерахованого вище обладнання;
• обсяг води, які поміщається в трубах (Від) - для цього потрібно скористатися спеціальним будівельним довідником, де розміщена така інформація, або розрахувати потрібне значення за такими формулами:

S =? * R2, де:

• S - площа поперечного перерізу труби;
• ? - постійна, рівна 3,14159;
• R - внутрішній радіус труби.

Від = S * L, де:

• Від - шуканий обсяг рідини в трубі;
• S - площа поперечного перерізу, знайдена за наведеною вище формулою;
• L - довжина всіх встановлених трубопроводів.

Загальний обсяг води вираховується за такою формулою:

Взагалі = Ок + (Ор * с) + Про + Від, де

с - кількість встановлених секцій радіаторів.

Порада! Незважаючи на те, що вода і антифриз не стискуються, бажано купувати на 10-15% більше рідини, ніж той обсяг, який ви отримали завдяки розрахункам. Такий запас покриє похибка обчислень.

заливка води

Як тільки ви закінчили промивку, справили випробування труб і запаслися достатньою кількістю теплоносія, можна приступати до наповнення опалювальної системи. У цьому допоможе вібраційний насос для заповнення системи опалення.

Пам'ятайте, це найбільш важливий етап процесу монтажу кліматичної мережі, тому всі операції потрібно виконувати ретельно і акуратно.

Процедура складається з декількох послідовних етапів:

1. Ще раз проводиться огляд всіх стиків на предмет появи протікання і розгерметизації.

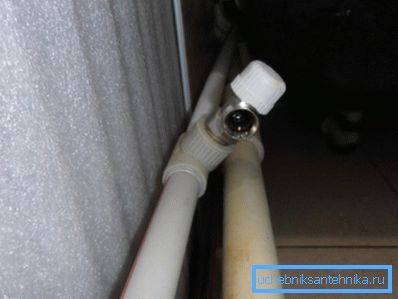

2. Перекривається запірна арматура, що видаляє рідину з системи опалення. Це допоможе уникнути непродуктивного витрати теплоносія.

1. Перевіряється робота повітряних клапанів. Якщо їх продуктивність слабка, краще зовсім вивернути відповідний пристрій (кран Маєвського) і повернути його на місце після закінчення заливки. Крім того, з цією ж метою можна відкрити кран десь у верхній частині системи, що скоротить час виходу повітря з труб і батарей.
2. Заповнення слід починати через запірну арматуру, яка розташована ближче всіх до котла.
3. Слідкуйте, щоб вода або антифриз надходили з мінімально можливою швидкістю. Це дасть можливість повітрю, що залишився в трубах, вийти через заздалегідь відкриті клапани. В іншому випадку можливе утворення пробки.

1. У міру наповнення труб необхідно перекривати ті крани і клапани, через які починає виливатися теплоносій. Саме для цього його потрібно було купувати з певним запасом.
2. Заповнення системи можна проводити не відразу, а частинами: починаючи з першого поверху і закінчуючи самими верхніми точками.

Перевірка якості заповнення

При розрахунках необхідного обсягу теплоносія, бажано визначити цю цифру не тільки для всієї системи, але і для окремих її ділянок. В результаті ви зможете більш точно контролювати ступінь заливки окремих елементів кліматичної мережі.

Крім того, на вхідному патрубку можна встановити лічильник витрати рідини.

Таким чином, ви будете точно знати, яка кількість вже потрапило в труби:

• якщо менше розрахованого значення - в трубах скупчився повітря, потрібно визначати місце освіти пробки і усувати її;
• якщо більше - десь відбувається витік через нещільне з'єднання або відкритий кран.

Запуск системи опалення в експлуатацію

Видалення залишків повітря

Провівши повну заливку опалювальної системи можна переходити до її запуску в експлуатацію. Однак перед цим потрібно видалити залишки повітря з усього встановленого обладнання.

Це робиться в такий спосіб:

1. Видаляється повітря з магістральної труби котельні. Для цього використовується повітряний клапан, встановлений на нагрівальному устаткуванні.
2. Якщо система має насос для примусової циркуляції води, з нього також необхідно стравити повітря. З цією метою використовується повітряний клапан в його передній частині.

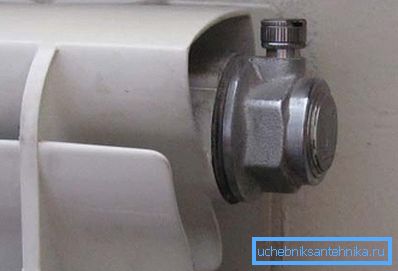

3. Наступний етап - видалення повітряних пробок з радіаторів. Це необхідно зробити з кожної встановленої батареєю, починаючи з першого поверху і закінчуючи самим верхнім. Робиться це просто: ключем Маєвського або викруткою потрібно відвернути кран Маєвського і тримати його так до тих пір, поки з отвору не потече цівка води.

1. Перевіряється зворотна магістраль. Для цього також застосовуються клапани, встановлені на певних ділянках труби. Засувка на перемичці між подають і відводять трубопроводами повинна бути закрита.
2. Закінчивши роботи по розповітрювання потрібно дати системі постояти близько 2-х годин, після чого запускати котел.

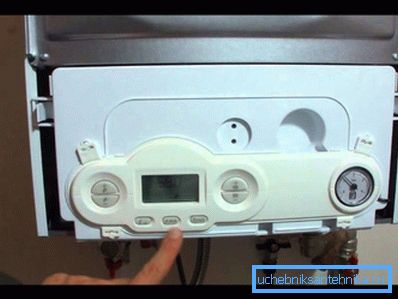

включення котла

Перед включенням нагрівача потрібно запустити насоси, що забезпечують циркуляцію рідини. Вони повинні пропрацювати кілька годин. При цьому тиск рідини повинна становити близько 2 атмосфер.

Порада! Скористайтеся цим часом, щоб ще раз оглянути систему на предмет появи протікання. Якщо такі з'являться - насос потрібно зупинити, виконати герметизацію з'єднань і заново провести заливку води.

Всі роботи по запуску повинні проводитися при плюсовій температурі в приміщеннях. В іншому випадку можливе утворення льоду, який зашкодить труби, насоси та радіатори опалення.

висновок

Заливка рідкого теплоносія - відповідальний етап запуску опалювальної системи в експлуатацію. Від правильності проведення всіх робіт залежить, наскільки ефективно і економічно вона буде працювати. Більш докладно про це ви можете дізнатися з відео, наведеного нижче.
