Збірка радіатора опалення своїми руками: з'єднання секцій і

Необхідність збирання-розбирання опалювальної конструкції виникає, коли одна із секцій дала текти, ще при бажанні заощадити на збиранні всього комплексу, при необхідності нарощувати секції, так як спочатку ви «промахнулися» з їх підрахунком. Як бачите, причин безліч, вони менш важливі, ніж процес, якому присвячується наша інструкція.

Кінцева мета - теплі батареї.

Батарей багато, а метод складання один

Хочемо вам нагадати, що батареї можуть бути декількох видів за матеріалами:

  • чавунні;
  • біметалічні;
  • алюмінієві;
  • сталеві.

І кількох видів по конструкціях:

  • панельні;
  • Секційні.

До відома! Секрет простий: методика складання різних радіаторів одна + методика обв'язки радіаторів теж одна. Тому сьогоднішній матеріал є універсальним для всіх видів батарей.

Почнемо з секцій

Проведемо збірку на прикладі секційних батарей. Щоб якось доповнити відомості, розберемо моменти обв'язки радіаторів, тим більше що вони однотипні і для секційних і для панельних обігрівачів.

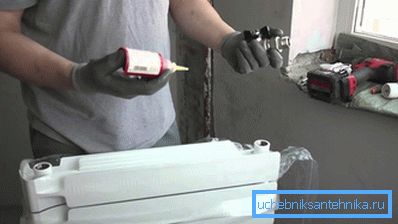

Розставляємо все по місцях.

Обв'язка починається з розподілу ролей:

  1. На кожному радіаторі, незалежно від виду, є чотири різьбових входу. Наше завдання - визначитися зі схемою входу-виходу теплоносія для правильної розстановки заглушок і грамотного підключення елемента в мережу;

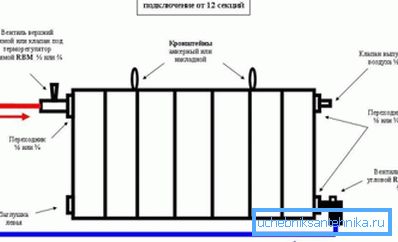

Схема збору.

Порада! Якщо ви робите звичайну заміну радіатора, то придумувати вам вже нічого не треба. Ви робите все за подобою попереднього радіатора. Верхній вхід, нижній вихід. Протилежне верхнє отвір для гвинта - прохідна заглушка з краном Маєвського. Протилежний нижній різьбовій вихід - глуха заглушка.

  1. Ролі розподілені. Виробляємо збірку:
    • Початок - з'єднання крана Маєвського і глухий заглушки. Для цих цілей підійде лляна волокно і спеціальна паста для герметизації різьбових з'єднань;
    • Волокно намотується рівними пасмами без грудок і гребенів в напрямку протилежному напрямку різьблення заглушок;

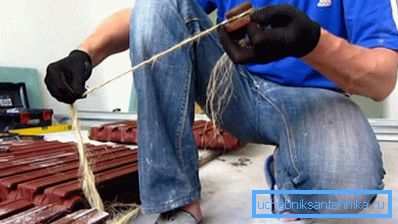

    Для додаткової герметизації деталей використовуємо волокно.
      • Потім паста фіксує це волокно на своєму місці;
      • За допомогою гайкового ключа заглушки встановлюються на свої місця.

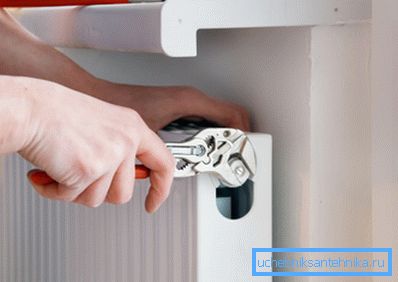

      Розвідний гайковий ключ - прекрасний помічник.

      Порада! У продажу є спеціальні ключі з фігурними виїмками під основні параметри монтажного комплекту. Для обв'язки радіатора цілком вистачить і розвідного ключа, хоча його можливостей буде замало для заглушок для чавунних радіаторів. Тоді вам все одно знадобиться газовий ключ.

        • Трохи складніше з входом води і водовідведення. Сьогодні в батареях встановлюються крани, названі американками, це з'єднання з накидною гайкою забезпечують максимально надійне з'єднання. Їх установка відбувається наступним чином:
        • Різьбова частина, що входить в радіатор, оформляється так само, як вже було описано - волокном і пастою;

        Рекомендації! Льон і пасту можна замінити ФУМ стрічкою, так радять багато. Дійсно можна, але робити це треба грамотно. Така заміна можлива в будинках і квартирах, де стоїть автономна система опалення, де тиск теплоносія в мережі досить низька - контур замкнутий. ФУМ стрічка в таких умовах почуває себе дуже комфортно. При скачках тиску, частих гостях загальної системи подачі тепла стрічка може руйнуватися. Підсумок зрозумілий - текти.

          • Закручується американка не звичайним газовим ключем, а шестигранником.

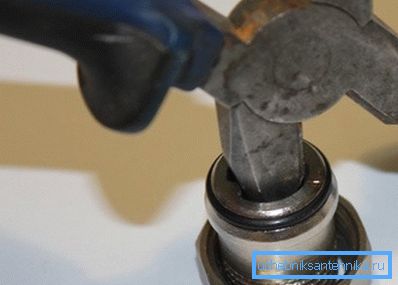

          Заміна можлива?

          Порада! У багатьох відеоматеріалах ви можете побачити, як американку закручують стамескою, квадратним штирем і навіть одним захопленням від плоскогубців. Наскільки це виправдано - судити не беремося, але рідний ключ все ж - краще.

          з'єднання секцій

          Для цього нам знадобляться ніпеля - спеціальні з'єднувачі секцій з ущільнювальним гумовим кільцем, а також ключі для затягування ніпелів.

          Наша довідка! Ніпель - вид з'єднання, представлений відрізком труби з центральною поперечною борозною для гумового ущільнювача. Від борозни відходять гребені з різьбленням під праву і ліву сторону. Така конструкція дозволяє закрутити з'єднувач в різьбові гнізда з одночасним зведенням ребер радіатора один до одного.

          Як зібрати секції радіатора опалення?

          Алгоритм складання нескладний:

          • Складання секцій алюмінієвих радіаторів, як і збірка біметалевих радіаторів опалення своїми руками починається з «наживлення» ніпелів в різьбових отворах;

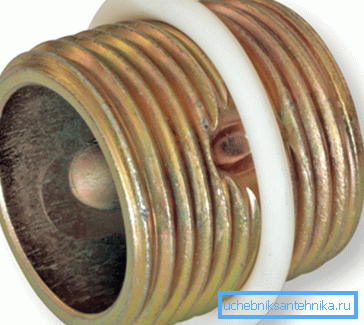

          Фото ніпеля з ущільнювачем.

          Порада! Якщо ви поєднуєте дві секції, то стикувальні вікна повинні мати: одне - праву різьбу, інше - ліву.

          • Збірка алюмінієвих радіаторів опалення, як і збірка чавунних радіаторів опалення своїми руками відбувається рівномірним затягуванням різьбових з'єднань ніпеля і секцій за допомогою спеціальних ключів;

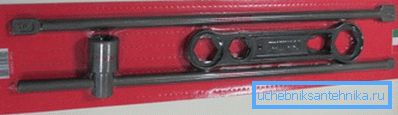

          Ключі для збірки ребер.

          Спостереження! Роботи з монтажу батарей краще проводити вдвох. Це і легше і з'єднання простіше контролювати.

          • Після стикування необхідної кількості секцій збірка алюмінієвого радіатора, як будь-якого іншого, здійснюється за схемою обв'язки, яка вже описана.

          Кілька слів про кріплення

          Як збирати біметалічні радіатори, як зібрати алюмінієвий радіатор ми вже описали. Неважливий тип конструктора, збірка ребер відбувається за аналогічним принципом своїми руками. І тут також краще працювати удвох.

          Порада! Якщо ви міняєте, наприклад, чавунний радіатор на сталевий панельний, то типи кріплень чавунних конструкцій вам не підійдуть. Їх треба знімати, а нові встановлювати. Благо в комплектах панельних обігрівачів вони є. І поки одна людина буде проводити чорнову стикування, другий може відзначити місця майбутніх кріплень.

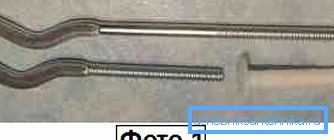

          Все що добре для секцій - не підійде для панелей.

          У скарбничку. Якщо ви стикуете батареї не до стояка, а підключаєте до автономки, то майстри радять зробити невеликий нахил батареї близько 5 градусів так, щоб кран Маєвського знаходився трохи вище вхідного з'єднання з подачею теплоносія. Результатом такого з'єднання, є те, що якщо повітря і буде накопичуватися в системі, то саме у крана, а не розташовуватися над водним потоком по всьому периметру труби.

          На закінчення

          Установка і збірка обігрівача - процес нескладний, тим більше ціна всіх робіт досить прийнятна, адже зібрати вам його допоможе наш матеріал і відео в цій статті.
