Змішувальні вузли для теплої підлоги: пристрій і призначення

Система тепла підлога є відмінним доповненням радіаторного опалення. Однак, на відміну від традиційних батарей воно відноситься до низькотемпературних приладів опалення, тому при спільному використанні цих систем, обов'язково встановлюють змішувальні вузли теплої підлоги. Нижче ми детальніше розглянемо, що представляють собою дані пристрої, з яких елементів вони складаються і які функції виконують.

Навіщо застосовується змішувальний вузол

Щоб зрозуміти, навіщо потрібен змішувач для водяної теплої підлоги, в першу чергу потрібно розібратися, як працює система, що ми нижче і зробимо. Отже, для радіаторів і теплої підлоги подається один і той же теплоносій. Причому, розігрітий він по максимуму, тобто до температури, яка потрібна для радіаторів (до 95 градусів).

У той же час температура поверхні підлоги за санітарними нормами не повинна перевищувати 30-31 градус, в іншому випадку ходити по такій підлозі буде некомфортно. З цієї причини температура теплоносія, який подається в контур, становить, в залежності від товщини стяжки і типу підлогового покриття, - 35-55 градусів.

Звідси випливає, що в контур можна подавати воду прямо з котла, так як її температура може перевищувати допустиму межу. Якраз, з метою її зниження і застосовується термосмесітельдля теплої підлоги. У ньому відбувається змішання гарячого теплоносія з більш холодним, тобто обраткой.

Зверніть увагу! Якщо опалення будинку або квартири реалізовано за допомогою низькотемпературних контурів, то змішувальні вузли не встановлюються, так як в такому випадку в їх використанні немає сенсу.

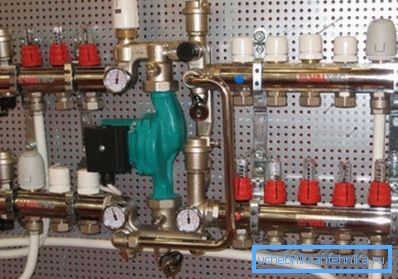

Пристрій змішувального вузла

Умовно роботу розглянутого змішувача можна описати таким чином:

• Гарячий теплоносій подається на колектор опалення і там впирається в змішувальний клапан для теплої підлоги з термостатом.
• Якщо температура теплоносія нижче необхідної, спрацьовує клапан, в результаті чого відкривається подача гарячого теплоносія.
• Як тільки в результаті змішування холодної та гарячої рідини температура досягає необхідного значення, клапан перекриває подачу гарячої рідини.

Треба сказати, що смесительная група для теплої підлоги потрібна не тільки для регулювання температури, але і для забезпечення циркуляції теплоносія в контурі системи опалення. Тому система складається з наступних основних елементів:

Крім цих двох головних елементів, в системі також може бути:

• Байпас - захищає змішувальний вузол від перевантажень.
• Відсікаючі і дренажні клапани.
• Відвідники повітря.

Треба сказати, що змішувальний теплообмінник обов'язково встановлюється до контуру, однак, саме місце його монтажу може бути різним:

• У приміщенні, де реалізована система тепла підлога.
• В котельні.
• У найближчому коллекторном шафі.

Види змішувальних вузлів

Головна відмінність в роботі термосмесітелей полягає в пристрої розподільчих клапанів. Найбільш поширеними є двоходові і триходові пристрою. Нижче детально ознайомимося з їх особливостями.

двоходовий клапан

Двоходові клапана називають ще живлять. На цьому пристрої встановлюється термостатичні голівка, яка містить рідинний датчик, який відповідає за контроль температури в теплоносії, який надходить в контур опалювальної системи.

Змішання теплоносія здійснюється за вищеописаного принципу, тобто обратка подається постійно, а гаряча рідина тільки коли це необхідно.

Серед достоїнств такої конструкції можна виділити:

• Система ніколи не перегрівається, що збільшує термін її експлуатації.
• Клапан має незначну пропускною спроможністю, що забезпечує плавне регулювання температури, тобто без різких стрибків.

З цих причин більшість фахівців, монтуючи змішувач для теплої підлоги своїми руками, використовують двоходові клапана.

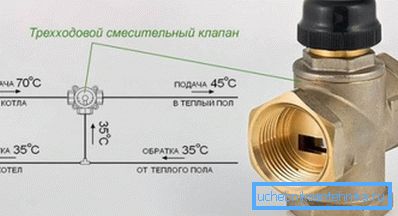

триходовий змішувач

Цей пристрій поєднує в собі дві функції:

• Перепускного живлячої клапана.
• Балансування байпасного крана.

Основна його особливість полягає в тому, що він змішує в собі холодну обратку і гарячий теплоносій. Найчастіше триходові клапани оснащуються сервоприводами для управління погодозавісімиміі термостатичними пристроями.

Вважається, що триходові змішувачі є універсальними і незамінними в великих системах, а також в системах, де застосовуються погодозалежні контролери.

Однак, вони мають і деякі недоліки:

• Не виключена можливість подачі в контур теплої підлоги по сигналу термостата гарячого теплоносія з температурою 95 градусів за Цельсієм. Це може привести до пошкодження труб в результаті надлишкового тиску. Крім того, різкі перепади температури скорочують термін експлуатації системи.
• Навіть мінімальне зміна налаштування пристрою може призвести до суттєвої зміни температури в контурі, що пов'язано з великою пропускною здатністю пристрою.

Зверніть увагу! Довговічність системи залежить від якості збірки змішувального вузла і якості обраних матеріалів. Тому цим моментам необхідно приділити особливу увагу на етапі пристрої системи.

Особливості монтажу обладнання

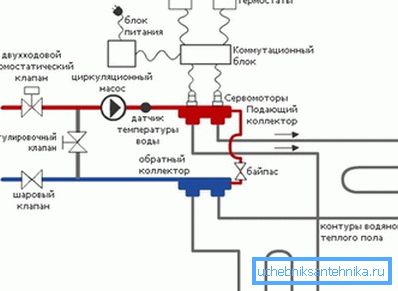

Існує досить багато варіантом підключення обладнання. Нижче наведена найбільш популярна схема змішувача вузла теплої підлоги.

Вона дозволяє самостійно зібрати систему, з'єднавши послідовно всі важливі елементи:

• котел;
• Розподільчий вузол;
• Трубопровід.

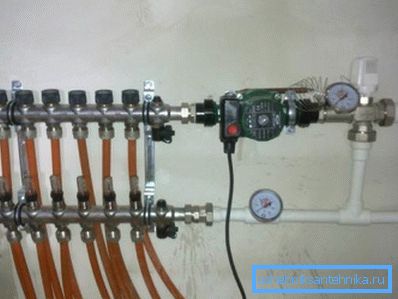

Перед монтажем розподільного вузла потрібно встановити захисний металева шафа, який може бути відкритим або закритим. У деяких випадках вузол монтують повністю відкритим, тобто у вигляді стенду. В такому випадку спрощується доступ до нього, але страждає захист з'єднань.

Місце для шафи, як правило, вибирається в залежності від розташування контурів. Якщо буде використовуватися кілька гілок, то шафа доцільно встановити посередині, в однаковій відстані від контурів і поблизу з магістральними трубами. Подібне «серединне» розташування забезпечує найкращу продуктивність гідравлічного процесу.

Починати своїми руками монтаж краще з установки термометра і запірних кранів, які повинні розташовуватися на всіх виходах контурів. Найчастіше, деталі для регулювання роботи подачі і обратки поставляються в комплекті колекторного набору.

Орієнтуючись на схему, можна грамотно і досить швидко виконати монтаж розподільного вузла, підключити до нього труби подачі і відведення рідини, а також забезпечити можливість відключення одного або декількох контурів, що може знадобитися в процесі експлуатації системи.

З'єднання частин здійснюється за допомогою компресорних фітингів, в монтажний комплект, яких входять:

• гайки;
• втулки;
• Кільцеві затискачі.

Порада! Для монтажу системи краще використовувати латунні фітинги, незважаючи на те, що їх ціна вища. Пов'язано це з тим, то на їх внутрішніх стінках практично не осідає накип.

У випадках, коли не збігається діаметр деталей, застосовуються перехідники.

Коротка інструкція по збірці виглядає наступним чином:

• В першу чергу до розподільного вузла підключаються дві труби - подачі теплоносія і обратки.
• Потім слід під'єднати елементи контуру.
• Потім встановлюються елементи системи в такій послідовності:

• циркуляційний насос;
• відвідників повітря;
• зливний кран;
• триходовий змішувач.

Така система дозволяє в повному обсязі контролювати обігрівальний процес.

Зверніть увагу! Робота описаної системи повністю залежить від опалювального котла - зниження температури або обмеження подачі теплоносія призводить до зниження температури теплої підлоги.

Ось, власне, і всі основні елементи монтажу розподільних вузлів.

висновок

Змішувальні вузли є необхідним елементом для систем опалення, в яких комбінуються традиційні радіатори з теплою підлогою. Причому, від якості розподільника залежить довговічність теплої підлоги. Тому якості його монтажу слід приділити не менше уваги, ніж укладанні самого теплого статі.

З відео в цій статті можна зачерпнути деяку додаткову інформацію з даної теми.
