Змішувальний вузол для теплої підлоги: призначення, принцип

Насосно-змішувальний вузол для теплої підлоги - це необхідна і дуже важлива частина системи підлогового опалення, без якої нормальна її робота неможлива. Ми розглянемо призначення і принцип дії цього вузла, а також навчимося збирати змішувач самостійно.

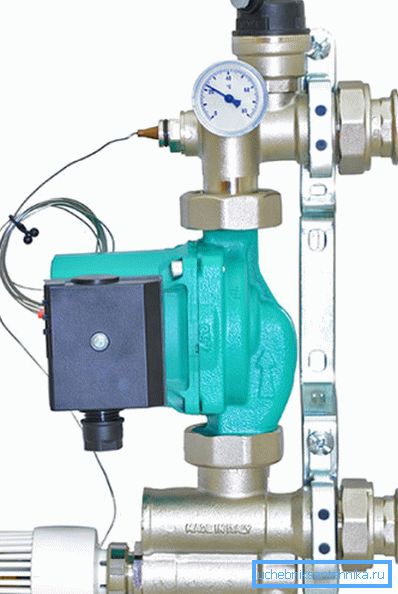

Змішувальний модуль для водяної теплої підлоги

призначення

Щоб краще зрозуміти призначення змішувача вузла, розглянемо пристрій для підлоги системи опалення. У стягуванні підлоги прокладені металопластикові трубки, по яких циркулює теплоносій.

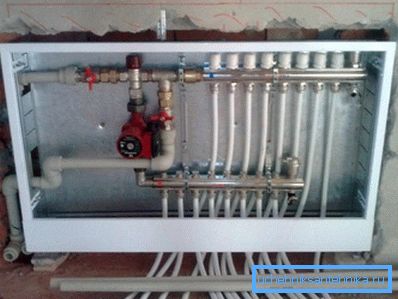

Одним кінцем кожна така трубка підключена до подає колектору, іншим - до собирающему. Самі трубки покладені в вигляді контурів тієї чи іншої форми.

На подає колектор надходить гаряча вода від котла опалення, далі вона проходить по контурах теплої підлоги і надходить в збирає колектор, звідки повертається в котел вже остигнула. В котлі вона знову нагрівається і надходить на що подає колектор.

Як правило, в будинках встановлені комбіновані системи опалення, що включають радіатори і теплі підлоги. Нагрівання теплоносія проводиться за допомогою котла.

Температура води, яка пройшла через теплообмінник котла, становить приблизно 75 - 95? С, що цілком прийнятно для радіаторів, проте ніяк не припустимо для подачі в контури статі.

Підлогове опалення є низькотемпературної системою, для якої необхідний теплоносій не гарячою 35 - 50? С. Однак режим роботи котла не було передбачає таких значень, тим більше що для радіаторів дана температура явно недостатня.

Зверніть увагу! Для вирішення сформованого протиріччя використовується змішувальний вузол водяного теплої підлоги, який домішують в подається гарячу воду рідина з зворотного колектора опалення, тим самим знижуючи температуру подачі до необхідного рівня.

Принцип дії

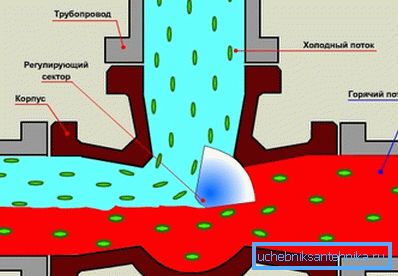

Принцип дії змішувального вузла заснований на використанні триходового або двухходового клапана. Це сантехнічний прилад, який має два вхідних патрубка і один виходить (два виходять і один вхідний - залежить від установки і поставленого завдання).

Клапан має три положення:

1. Вхід 1 відкритий, вхід 2 закритий, вихід відкритий;
2. Вхід 1 закритий, вхід 2 відкритий, вихід відкритий;
3. Обидва входи і вихід відкриті.

Управління (перемикання) проводиться вручну або за рахунок термостатичною головки, також можна підключити сервопривід. Нас цікавить варіант з термостатичною головкою.

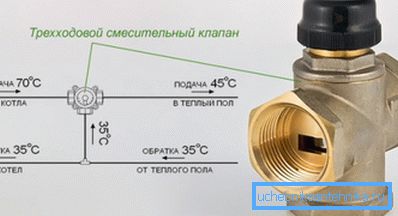

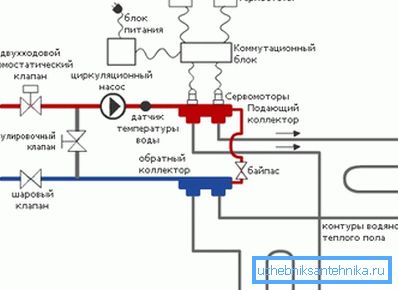

Тепер розглянемо роботу всього вузла:

• Гаряча вода з температурою 70 - 95 ° С надходить на один з входів клапана;
• До виходу приладу підключений циркуляційний насос і колектор подачі теплоносія в контури статі;
• Зворотний колектор системи підключений до поворотної трубі, що йде в котел, однак вона має відгалуження, поєднане з другим входом триходового клапана, через який відбувається домес холодної води в гарячу;
• Термостатична головка клапана має виносний датчик, який вимірює температуру в прямому колекторі;
• Термостат налаштований так, що якщо температура на що подає колекторі піднімається вище заданого значення, клапан перекриває вхід, підключений до подачі теплоносія від котла, і вода в контурах статі циркулює по короткому колі без участі котла;
• Як тільки температура в подавальному колекторі падає нижче заданого значення, клапан знову відкриває вхід з гарячою водою, і підлогу починає прогріватися.

Зверніть увагу! Як правило, в невеликих системах застосовується двухходовой варіант клапана, в якому відсутнє положення, при якому відкрита подача гарячої води і закритий вхід, з'єднаний з обраткой. Це виключає потрапляння перегрітого теплоносія в систему, так як це може призвести до аваріями.

Різновиди і склад

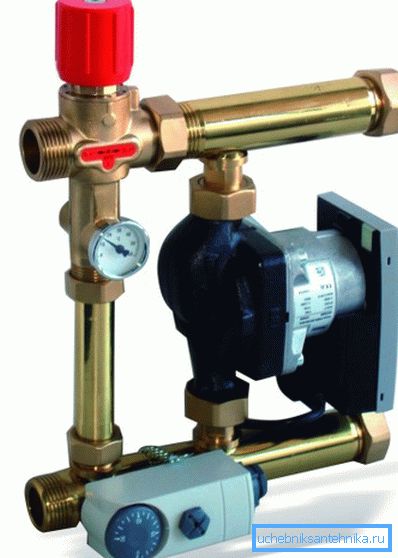

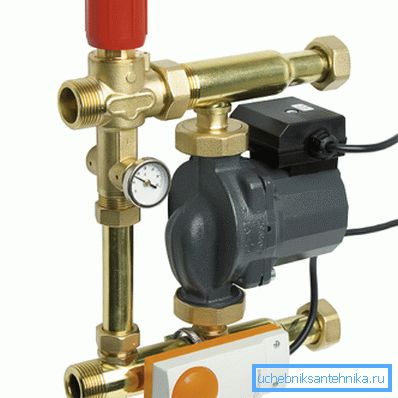

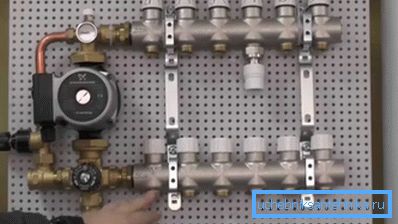

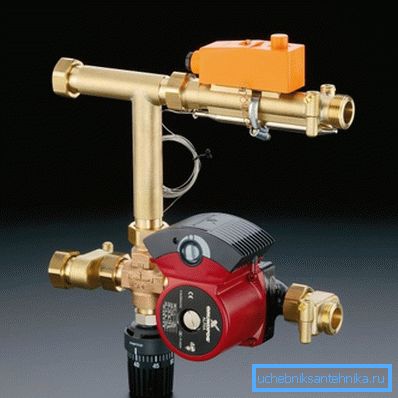

Ринок сучасної сантехніки в достатку пропонує готові колекторні вузли з системою зворотного домеса води в подачу і окремі змішувальні модулі з насосом і всіма необхідними деталями в комплекті. Більшість виробників систем підігріву підлоги мають в асортименті обидва варіанти.

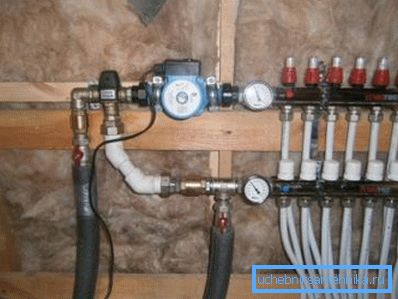

При цьому практично будь-який постачальник сантехніки завжди пропонує всі необхідні для самостійної збірки аналогічних вузлів деталі, включаючи насоси, клапана, вимірювальні прилади, термостати з датчиками, крани та всі необхідні фітинги для їх з'єднання в єдину систему. З цієї причини сьогодні не складає жодної проблеми зібрати робочу систему змішування своїми руками, при цьому її якість буде не гірше заводської збірки.

Зверніть увагу! Ціна заводського модуля буде відчутно вище, ніж у зібраного самостійно, при цьому доступність якісних комплектуючих робить таку збірку здійсненним навіть для дилетанта.

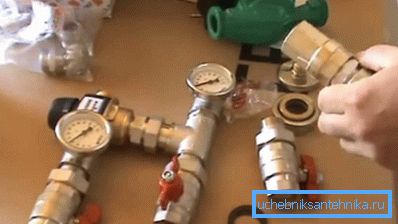

Для самостійної збірки вам знадобляться наступні деталі:

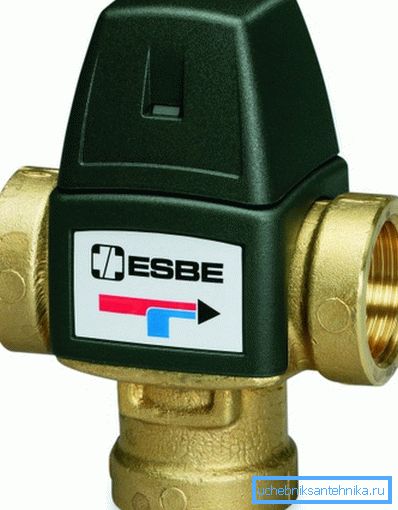

• Триходовий клапан з термостатичною головкою і виносним датчиком;
• Кілька кульових кранів (2 - 5);
• Циркуляційний насос;
• Два термометра і один манометр;
• Трійник-перехідник;
• Перехідники та ніпеля для комутації деталей.

Зверніть увагу! В мінімальної збірці можна обійтися без термометрів і манометра, також можна виключити кульові крани, проте це дуже небажано.

монтаж

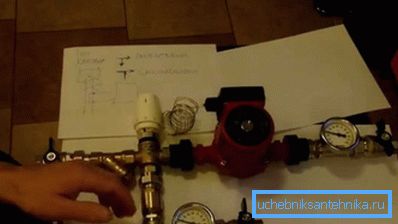

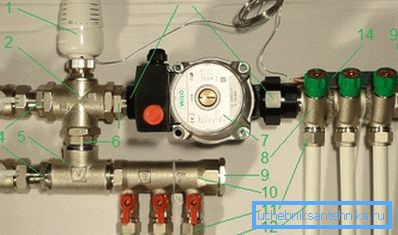

Якщо ви не згодні переплачувати за заводську збірку, тоді вашій увазі наша інструкція. Щоб було зрозуміліше, візьмемо для прикладу готовий вузол і будемо відштовхуватися від нього.

1. Почнемо з ходового клапану 1? (2). Накручуємо на його головну частину термоголовку (1) з виносним датчиком, який поки не чіпаємо.
2. До одного входу клапана приєднуємо кульовий кран-американку ?? (3) за допомогою сполучної футорки 1? - ?? (4). До другого входу прикручуємо трійник 1? (5) за допомогою ніпеля 1? (6). До трійника приєднуємо такий же кульовий кран, як і до входу змішувача.
3. До виходу клапана (маркується як «AB») приєднуємо циркуляційний насос (7) за допомогою накидної гайки з внутрішнім різьбленням 1? (13). До виходу насоса підключаємо подає колектор 1? - ?? (8).
4. До вільного виходу трійника, з'єднаного з клапаном і кульовим краном, підключаємо зворотний колектор (10). Між трійником і колектором бажано встановити термометр для контролю температури зворотного потоку. Для надійності обратку можна забезпечити зворотним клапаном для недопущення противотока.
5. Тепер беремо виносної датчик температури (14) і встановлюємо його на що подає колекторі за допомогою хомутів. Для більш точної роботи приладу це місце можна утеплити.
6. Колектори закриваємо заглушками (9), приєднуємо до них труби контурів теплої підлоги (12) за допомогою фітингів (11), а до кульовим кранам підключаємо труби подачі і обратки, що йдуть від котла.

Зверніть увагу! Бажано забезпечити систему двома термометрами для контролю температури виходу та повернення колекторів. Це допоможе правильно налаштувати роботу насоса.

висновок

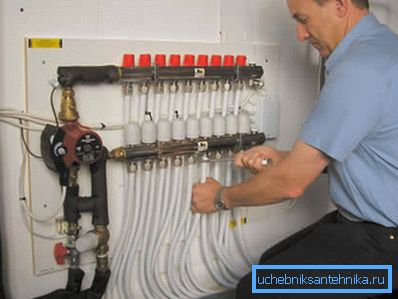

Зібрати змішувальний вузол для теплої підлоги своїми руками зможе кожен чоловік, якій хоча-б один раз тримав в руках гайковий ключ. Все, що потрібно - слідувати пунктам інструкції і дивитися відео в цій статті.
