Знайомтеся електричні котли опалення 220в

Придбати ТЕНовий або електродний електричний котел для опалення будинку 220 В ви напевно зможете або за місцем проживання, або в інтернет магазинах. Але найголовніше тут, це правильно розрахувати потужність, щоб її вистачило для обігріву вашого житла.

Крім того, вам доведеться враховувати і інші параметри, наприклад:

• перетин проводки в будівлі по відношенню до загальної споживаної потужності;
• або такий факт, як стабільність напруги в мережі.

Безумовно, різних нюансів досить багато і без них ніяк не обійтися при установці таких приладів, тому, ми постараємося ознайомити вас з самими основними з них.

електрокотли

Основні відмінності

Примітка. Всі електричні котли, що працюють від мережі 220В або 230В, поділяються на дві основні категорії за методом нагріву рідини. Один з них гріє її за допомогою трубчастого електронагрівача або Тена, а інший - за допомогою електродів, методом іонізації.

Роз'яснення до фото:

1. Тени - один вгорі і два знизу;
2. Рідкий теплообмінник;
3. Ізолюючий шар;
4. Розширювальний бак;
5. Запобіжний ОВ клапан;
6. Датчик тиску;
7. Гідрогруп (подача і розводка теплоносія);
8. Воздухоотвод теплообмінника: A - повернення з системи, B - подача в систему

• Електричні котли, які працюють на ТЕНах, як правило, встановлюються на стінку (навісні), мають досить привабливий зовнішній вигляд і невеликі розміри, що дозволяє їм чудово вписуються в інтер'єр кімнати. Пускова терморегулююча арматура в автоматичному режимі забезпечує потрібний рівень нагріву теплоносія для підтримання стабільного мікроклімату в приміщенні. Цьому сприяють декілька датчиків, які стежать не тільки за температурою рідини, але і за станом повітря в кімнаті.

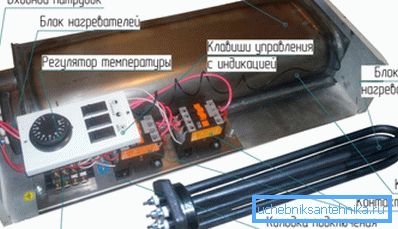

• Оболонка гріє труби, як правило, виконана з алюмінію, сталі або титану, а всередині розташовується спіраль з ніхрому з контактними стрижнями і все це запрессовано в трубці кварцовим піском. Потужність агрегату в основному залежить від потужності самих ТЕНів і їх кількості, побутові установки (до 4 кВт) живляться від мережі 220В (однофазні), але більш потужні вже потребують напрузі 380В (трифазні). У комплект деяких котлів включається допоміжний циркуляційний насос, що полегшує монтаж і запуск системи опалення.

• Зовсім по-іншому відбувається нагрів теплоносія в котлах електродного типу, які, так само, як і ТеНові, працюють від змінної мережі 220В і 380В (однофазні і трифазні), а кількість фаз вже залежить від потужності агрегату. Але відрізняється електродний тип приладів не тільки принципом нагріву, але і більш низьким споживанням електроенергії, хоча ціна і тих і інших приладів зі схожими вихідними даними приблизно однакова.

• В таких котлах вмонтовані два полярних електрода, які знаходяться безпосередньо в підігрівається рідини і тут відбувається процес іонізації. У нас в мережі частота струму складає 50 Гц, отже, стільки ж разів за секунду буде змінюватися полярність, і іони будуть відповідно міняти напрямок руху. Від такої частоти вони нагріваються, тобто, гріється теплоносій.
• Можна відзначити безпеку таких приладів - в разі утворення витоку рідини система припиняє свою роботу, так як просто-напросто зникає матеріал для замикання електродної ланцюга. Виходить, що в ТЕНах ланцюг замикає нихромовая спіраль, а тут - сам теплоносій.

Примітка! Хочеться відразу розвіяти побоювання користувачів не знайомих з законами електрики - струм проходить по шляху найкоротшого опору - в даному випадку - між електродами і небезпечна зона знаходиться тільки між ними. Теплоносій в системі не знаходиться під напругою, отже, вона безпечна, як і говорить про це інструкція із застосування котла.

ТеНові моделі

На верхній фотографії ви бачите ТЕНовий електричний котел WAILLANT eloBLOCK. Така модифікація займає лідируючі позиції в світових стандартах не тільки за технічними характеристиками, але і по дизайну, який дозволяє гріючий приладу чудово вписуватися інтер'єр кімнати.

Потужність даного приладу при різних модифікаціях може становити від 6 до 28 кВт, тому і живитися різні моделі можуть або від _?220В, або від _?380В - все залежить від споживаної і вироблюваної потужності агрегату.

WAILLANT eloBLOCK має максимальну температуру нагрівання води 85? C при обсязі розширювального бака опалення 7 л, мінімальному робочому тиску 0,8 бар і максимальному - 3 бари. В процесі експлуатації рекомендується підтримувати тиск в межах 1-2 барів, хоча при необхідності це показник, звичайно, можна змінювати. Розміри приладу висота / ширина / глибина становлять 740x410x330 мм при масі 34 кг.

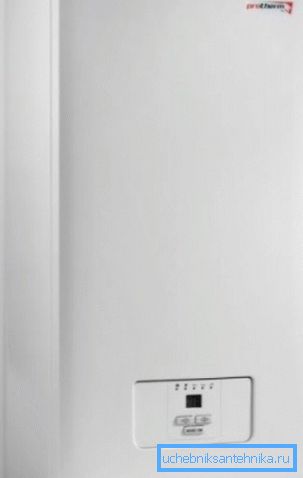

ТЕНовий одноконтурний котел навісного типу PROTHERM 12K являє собою нагрівальний агрегат, де моделі 6К і 9К працюють від змінної мережі 220В. А ось модель 12К, 18К, 21К, 24К вже підключаються до трьох фаз _?380В, але при цьому у моделей 6К і 9К теж є можливість трифазного підключення.

Прилад має 2 Тена з шістьма ступенями потужності, номінальна потужність 6 кВт при середньому ККД 99%. Максимальна температура води 85? C, максимальний робочий тиск насоса 0,8 бар, мінімальне - 3 бари, рекомендований 1-2 бару.

електродні моделі

У Росії найчастіше в магазинах можна зустріти продукцію вітчизняного виробника фірми Галан і це дуже добре, тому що такі агрегати можуть обігріти приміщення з будь-якою площею і впораються з цим аж ніяк не гірше дорогих імпортних аналогів.

Такі прилади ви без особливих зусиль зможете встановити своїми руками, звичайно, якщо розбираєтеся в контурах опалення. Іонні обігрівачі проточного типу широко використовуються, як для радіаторних контурів, так і для системи теплої підлоги - основна умова, щоб котел був у вертикальному положенні і знаходився вище труби подачі.

Таблиця співвідношення потужності котлів до величини приміщення

Примітка. У таблиці наведено модифікації виробника Галан, але вони протягом часу постійно вдосконалюються. Тому, дані параметри можна сприймати тільки, як загальні, але не точно характеризують той чи інший тип котла.

висновок

Як бачите, установка будь-якого електричного котла за складністю буде набагато простіше, ніж монтаж газових, рідкопаливних і навіть твердопаливних агрегатів, так як вам не треба буде вирішувати проблему відведення продуктів згоряння - тут їх просто немає! У цій статті є відео ролик, який допоможе вам краще ознайомитися з матеріалом.
