Діаметр і висота труби над дахом для облаштування вентиляції

Застава того, що в новому будинку завжди буде зберігатися приємний для життя мікроклімат - це облаштування якісної системи циркуляції повітряних потоків. Ну а для того щоб подібна комунікація функціонувала якісно і ефективно необхідно правильно вирахувати необхідну довжину і діаметр воздуховода.

Для того щоб зробити розрахунок потрібно бути знайомим з вимогами, що пред'являються до системи, і скористатися однією з розроблених методик виробництва розрахунків.

Наслідки неякісної вентиляції

Наслідками неграмотно створеної мережі повітропроводів можуть стати такі фактори:

• Брак кисню в приміщенні;
• Високий рівень вологості;
• Виникнення кіптяви на стінах кухні;
• Запотівання вікон в приміщенні;
• Виникнення грибка на поверхні стін.

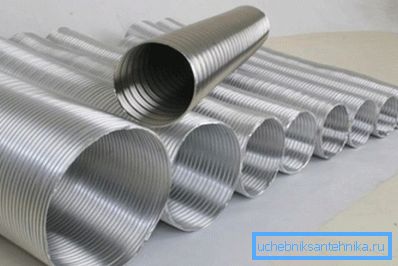

Для того щоб спорудити систему відтоку повітряних мас своїми руками можуть бути використані вироби двох типів перетину:

1. Квадратні - встановлюються в конструкціях примусового типу з використанням спеціалізованих пристроїв;
2. Круглі - використовуються для монтажу простих систем і є максимально міцними, герметичними виробами з прекрасними аеродинамічними показниками.

Розрахунок основних параметрів

Основними параметрами вентиляції вважається обсяг припливного повітря і діаметр труб (читайте також статтю Проводка в трубах: технологія монтажу для забезпечення максимальної безпеки).

Нормативний обсяг припливу

Визначення обсягу припливного повітря проводиться відповідно до вимог нормативної документації і показника кратності обміну.

Також обсяг визначається в залежності від типу приміщення і його призначення:

1. Житлові будинки - 20 куб. м / год (тимчасове перебування), 60 куб. м / год (постійне перебування);
2. Підсобні споруди - 180 куб. м / год.

Діаметр воздуховодов

Для визначення діаметрів елементів системи з природним припливом без установки обладнання для примусової циркуляції потоків розрахунки ведуть, спираючись на такі показники:

1. Перетин отвори вентиляційного виведення;
2. Площа приміщення.

Більш точні цифри виходять шляхом складних розрахунків.

Особливості визначення довжини

Найбільш важливим параметром такої комунікації є висота труби вентиляції над дахом. Саме вона об'єднує вентиляційні канали всього будинку і служить висновком повітря в навколишнє середовище.

Розрахунки по таблиці

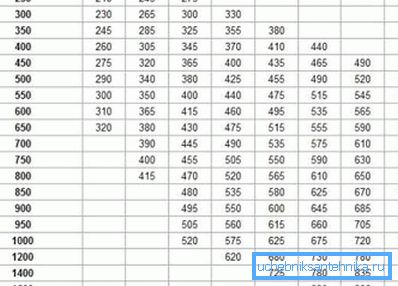

Висота вентиляційної труби над дахом по СНИП знаходиться в прямій залежності від її діаметра, і визначити її можна за допомогою наведеної таблиці.

Користуючись цією таблицею необхідно враховувати наступні моменти:

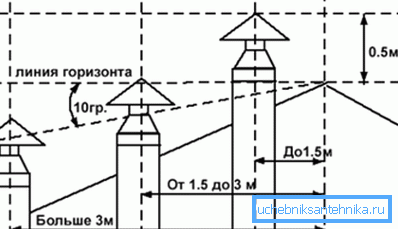

• Висота димаря над дахом і вентиляційної повинні збігатися в тому випадку, якщо вони розташовані недалеко один від одного. Це необхідно для того щоб виключити потрапляння диму в житло через повітроводи в опалювальний період;
• Висота труби над коником даху повинна перевищує його на 0,5 метра в тому випадку, якщо вона знаходиться від нього на відстані не більше 1,5 м;

Зверніть увагу! Це ж правило діє в тому випадку, якщо висновок розташовується на відстані не більше 1,5 м від парапету.

• Висновок може бути нижче рівня коника, якщо розташований від нього на відстані 1,5-3 м;

• Якщо установка ведеться на плоскому перекритті, то мінімальна висота повинна становити 50 см.

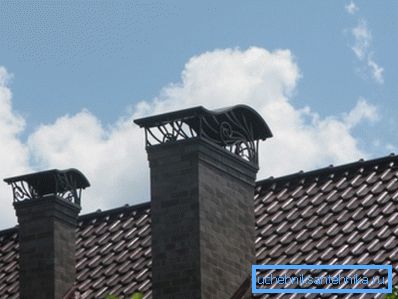

Порада. Вибираючи як саму трубу, так і місце її виведення на поверхню покрівлі, необхідно передбачити достатній рівень опору повітряним потокам. Матеріал повинен витримувати навантаження в 40-60 кілограм на 1 кв.м. поверхні, таке навантаження порівнянна зі штормом в 10 балів.

Застосування програмного забезпечення

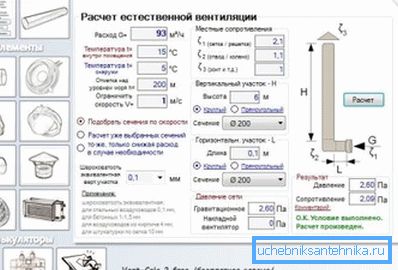

Всі розрахунки, необхідні для грамотної організації вентиляції в житло, є досить складними і трудомісткими, тому були розроблені спеціалізовані програми, які все розрахують за вас.

Для початку інструкція обумовлює необхідність розрахувати оптимальний обсяг припливу, спираючись на призначення приміщення. Після цього в залежності від параметрів проектованої комунікації і отриманих цифр проводиться розрахунок параметрів воздуховода.

Програмне забезпечення здійснює всі операції, спираючись також на наступні параметри:

• Показники середньої температури всередині приміщення і зовні;
• Геометричні параметри;
• Показник шорсткості всередині конструкції, який безпосередньо залежить від типу матеріалу;
• Опір переміщення повітряних мас.

Результатом роботи програми стануть точні розрахункові дані про діаметр труби воздуховода, яка буде забезпечувати циркуляцію повітря в житло.

Порада. Виробляючи розрахунки, необхідно не випускати з уваги і такий параметр, як локальний опір циркуляції. Таке опір може бути викликане наявністю сіток, грат, відводів та інших пристосувань в місцях виведення вентиляції.

На закінчення

Правильний розрахунок дозволить в будь-якому житлі створити систему циркуляції повітряних потоків, яка зможе підтримувати комфортні умови проживання і зберігати необхідний рівень вологості. Ціна такої системи буде оптимальна (див.також статтю Фітинги для труб: види і пристрій).

А відео в цій статті відкриє ще більше тонкощів і нюансів підбору діаметра і висоти виведення вентиляції над рівнем даху.
