Ферми з профільної труби: ефективні системи, що вимагають

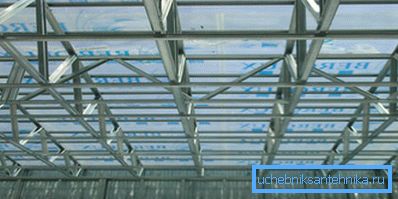

При великій площі споруди, приміщення, об'єкта, покрівля повинна мати дуже надійну і міцну конструкцію. Оптимальний варіант - використовувати в цьому випадку крокви з трубного металу. Вони стануть міцною, довговічною, економічною конструкцією, здатною перекрити проліт будь-якої довжини. Розрахунок ферми з профільної труби є найважливішою умовою її правильного монтажу.

Конструктивні особливості

Труби даної категорії виробляють прокочуючи, а потім обробляючи метал за допомогою спеціальних верстатів.

За типом перетину профільні вироби ділять на:

• овальні;
• прямокутні;
• квадратні.

Спочатку профільна продукція кругла. Коли її оброблять гарячим або холодним прокатом, труби набувають необхідну форму.

Металеві профільовані вироби мають різні розміри. Їх перетин, мінімально, 15? 15 мм, максимально - 45? 5 см. Товщина стінок - 1.12 мм, середня довжина становить 6.12 м.

Основні елементи сталевий ферми:

• пояса, які відіграють роль контуру;
• стійки;
• розкоси;
• основний (опорний) розкіс.
• кріпильні елементи: косинки, зварювання, клепки, болти і ін.

типи ферм

Інструкція повідомляє, що ферми, зібрані з профільованих труб, діляться на два типи.

1. Перший з них - це системи, в яких всі їх деталі з'єднані в одній площині.

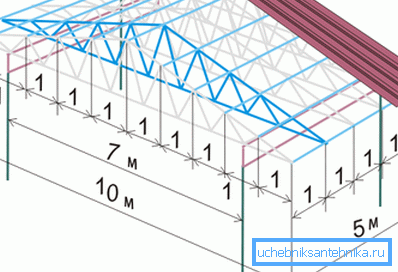

2. У спорудах другого типу ферма є висячої і включає в себе нижній і верхній пояс.

Вибір того чи іншого виду стропильних систем залежить від нижченаведеного:

• навантажень на виріб;
• нахилу споруди;
• точок розташування несучих перекриттів;
• довжини прольоту.

Кут нахилу

Виходячи з кута нахилу, існують такі типові ферми.

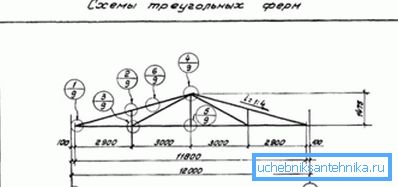

1. Спорудження, що має кут нахилу 22/30 °. Оптимальний варіант при зведенні невеликого перекриття. Найкраще в цьому випадку застосувати трикутну конфігурацію. Щоб визначити її висоту, треба протяжність прольоту поділити на 5. Головне достоїнство подібного аналога - невелика маса.

Зверніть увагу! Коли довжина прольоту більше 14 м, краще віддати перевагу фермі з розкосами, розміщеними зверху / вниз. На верху споруди монтується панель, довжиною в 1.5 / 2.5 м. Подібна кроквяна система містить два пояси з парним числом панелей.

Коли здійснюється виготовлення ферм з профільної труби, довжина яких перевищує 20 м, вони встановлюються за допомогою підкроквяних конструкцій. Пов'язують їх опорні колони.

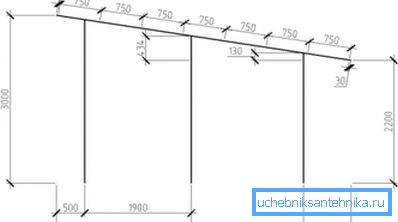

1. Якщо покрівля буде мати нахил 15/22 °, висота ферми визначається діленням протяжності прольоту на 7. Довжина подібних систем не повинна бути понад 20 м. Якщо потрібно збільшити висоту споруди, нижній пояс робиться ламаним.
2. При ухилі покрівлі, менш 15 °, монтується трапециевидное виріб. Висота його визначається діленням протяжності прольоту на цифру 7/9. Точне її значення залежить, виходячи з конкретної величини нахилу.

форма конструкції

По конфігурації кроквяні системи з профільованих труб діляться на такі різновиди:

• односхилі аналоги, ціна яких найнижча;
• подвійні конструкції;
• прямі ферми;

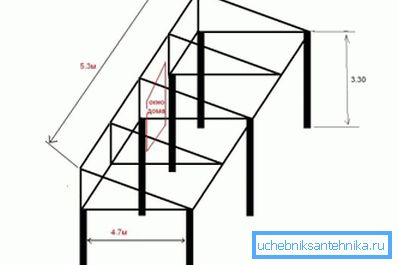

• арочні споруди.

обрис пояса

Ферми з паралельним поясом мають такі плюси:

• простота установки, внаслідок того, що більшість елементів однакові;
• довжина труб пояса і обрешітки одна і та ж;
• число стиків мінімально;
• конструкція стандартна (уніфікована);
• можна застосовувати для м'якого покриття покрівлі.

При виготовленні односкатной ферми з труб своїми руками ви отримаєте наступні переваги:

• жорсткі і міцні вузли;
• відсутність надмірно довгих елементів по центру конструкції;
• економічність споруди.

У полігональних споруд є свої особливості:

• застосовуються вони для будівель, що володіють великою масою;
• при зведенні ферм труби використовуються економічно;
• недоліки такого типу ферм - складність і трудомісткість монтажу.

Трикутні споруди просто монтувати. Вони застосовуються для дахів, що мають крутий нахил. З мінусів можна відзначити складність виготовлення опорних вузлів і великі витрати матеріалів.

Решетування ферм ділиться на такі різновиди.

1. Трикутні грати. Зазвичай застосовується в спорудах з паралельними сторонами, рідше в аналогах трикутної або трапецієподібної форми.
2. Раскоснимі тип настилу виготовляти занадто багато роботи і накладно, через великі витрат матеріалів.
3. Грати оригінальних форм облаштовують, враховуючи особливості і розміри ферм.

розрахунок ферми

1. Перед тим, як розрахувати ферму з профільної труби, визначитеся з її схемою. Вкажіть в ній залежність довжини конструкції від кута нахилу покрівлі.
2. Складаючи схему, виберіть контури поясів. Вони залежать від призначення ферми, виду покрівельного покриття і кута нахилу.
3. Далі визначте розміри конструкції. Вибираючи її довжину, врахуйте майбутній кут нахилу покрівлі. Висота залежить від виду перекриттів, можливості доставки ферми і її маси.
4. Якщо довжина конструкції буде більше 36 м, розрахуйте будівельний підйом.
5. Визначтеся з габаритами панелей. Робіть це, виходячи з навантажень, які будуть впливати на виріб. При проектуванні ферми трикутної форми, кут ухилу має дорівнювати 45 °.

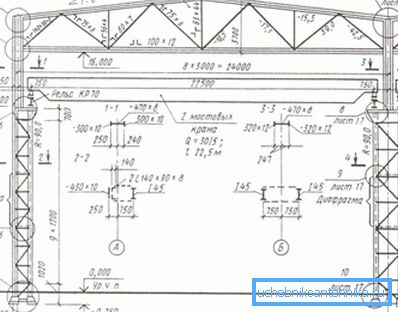

6. Заключна стадія - визначення відстаней між вузлами. Далі складається креслення споруди.

деякі поради

Підсумки проектування залежать від кута нахилу покрівлі.

1. Якщо він становить 6/15 °, повинна вибиратися ферма трапецієподібної форми. Висота її повинна співвідноситися як 1: 7 або 1: 9 до протяжності прольоту. Якщо за проектом висота стель (горища, мансарди) повинна бути більшою, будуються багатокутні споруди.
2. Для односхилих конструкцій, що мають кут нахилу 6/10 °, краще віддати перевагу їх асиметричну форму.
3. Коли ухил даху дорівнює 15/22 °, висота у ферми повинна ставитися як 1: 7 до довжини прольоту. При потребі збільшити висоту стелі, монтується ламаний нижній пояс.
4. Якщо нахил покрівлі становить 22/30 °, споруджуються трикутні ферми. Їх висота не повинна перевищувати п'ятої частини довжини прольоту. (Див. Також статтю Альтанка з профільної труби: особливості.)

Зверніть увагу! Для проектування конструкції і перед тим, як зварити ферму з профільної труби, ознайомтеся з СНиП № II / 23/81, звід описує правила, що стосуються металевих конструкцій. Слід вивчити і СНиП №2.01.07 / 85, документ висвітлює тему навантажень і впливів.

виготовлення конструкції

1. Для складання або фіксації деталей застосовуйте спарені куточки або прихватки.
2. При монтажі верхнього з поясів візьміть 2 таврових куточка, що мають різну довжину сторін. Фіксуйте їх між собою меншими планками.
3. Для з'єднання нижнього з поясів застосуєте куточки, мають однакові сторони.
4. При виробництві довгою і об'ємної ферми, як фіксатори використовуйте накладні пластинки. Щоб навантаження було розподілено рівномірно, задійте парні швелери.

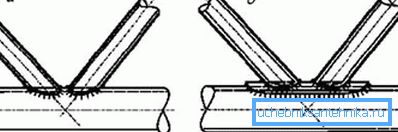

1. Розкоси вмонтовуйте під кутом в 45 °, стійки - під 90 °. Для їх складання скористайтеся хрестоподібними або тавровими куточками з однаковими сторонами. Зафіксуйте їх пластинками.
2. Для монтажу цілісних зварних ферм задіюються таври.
3. Щоб полегшити спорудження з мінімізованих ухилом, скористайтеся додатковими решітками.
4. При облаштуванні довгою конструкції слід ставити лише парне число панелей.
5. Проміжок між двома фермами не повинен бути більше 1.75 м.

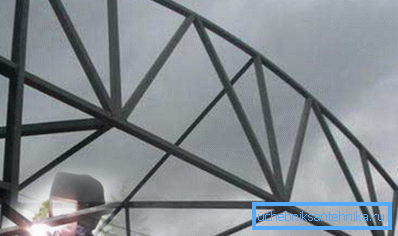

1. Коли закінчується складання вузлів за допомогою прихваток, починається зварювання ферм з профільної труби. Здійснювати її можна автоматично або вручну. Після закінчення зварювання всі шви зачищаються. (Див. Також статтю Зварювання труб встик: особливості.)
2. На заключній стадії виріб покривається антикорозійним складом, а потім фарбою.

висновок

Системи, зібрані з профільованих труб, є оптимальною основою покрівлі для великих і протяжних об'єктів. Вони складні і вимагають ретельних розрахунків перед їх монтажем. Відео в цій статті містить додаткову інформацію по озвученої теми.
