Як проводиться відеодіагностіка каналізації
Будь-яке будівництво просто неможливо без систем комунікацій, які перетворюють звичайну бетонну коробку в житлове або ж виробнича будівля, наповнене енергією. До них відносять водопровід, подачу електроенергії, вентиляційні шахти, а також каналізацію, без якої важко уявити нормальне міське споруда. У даній статті ми поговоримо про останню, і дізнаємося, як і коли проводиться відеодіагностіка каналізації.
Що це таке

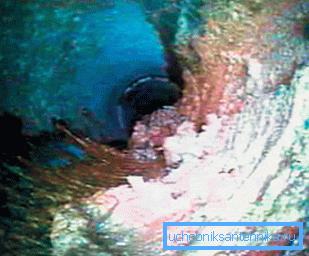

Телеінспекції каналізаційних трубопроводів називають обстеження їх внутрішньої поверхні на предмет відкладень, засмічень, сторонніх предметів та інших можливих аварійних випадків. В цьому випадку ви будете точно знати - де сталася неприємність і її тип.
Система може працювати на глибині до 10 м в трубопроводах OO 50-1200 мм. Відеоінспекція каналізації - швидкий і точний спосіб діагностики інженерних комунікацій, можливість з мінімальними витратами позбутися піску, мулу та дрібного сміття.
Загальні відомості
Більшість з нас розуміє, що якщо при експлуатації трубопроводів, відвідних стоки, погіршиться їх робота, це почне становити загрозу здоров'ю. У зв'язку з цим вони повинні регулярно прочищати, щоб відповідати санітарним нормам. З численних способів визначення місць засмічень ми сьогодні розглянемо один під назвою - відеодіагностіка каналізаційних труб.

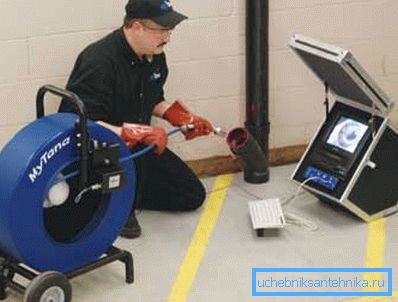

Подібні системи не відрізняються оригінальністю один від одного, кожна має:
- міні-камеру з підсвічуванням, яку опускають в трубу;
- проштовхує шнур, що допомагає їй просуватися;
- провід, що з'єднує камеру з монітором оператора.
Порада: при виборі обладнання звертайте увагу на підсвічування камери, щоб вона була яскравою і бажано економічною, особливо коли використовується живлення від акумуляторної батареї.

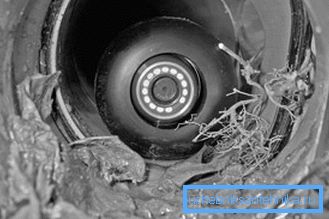

Виробники експериментують з конструкцією, що дозволяє камері постійно залишатися по центру трубопроводу, щоб вона могла транслювати найбільш повну картинку. Для цього можуть використовуватися спеціальні центруючі сфери, які не дозволяють їй «сповзати» до стінки.
Багато відеоголоівки влаштовані таким чином, що дають можливість проходити рівний ділянки трубопроводу і долати повороти під прямим кутом, при цьому велику роль відіграє діаметр каналізаційних труб. Також є пристосування, які дозволяють оператору точно знати, в якому саме місці зараз знаходиться головка.
Порада: не варто проводити подібну діагностику своїми руками, краще довірити роботу фахівцям.
Інформаційні монітори пропонують операторам кольорове зображення, але чорно-біла картинка краще підходить при поганій контрастності останнього. Тому в багатьох є спеціальна функція перемикання з кольорового на чорно-біле.

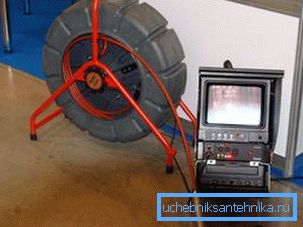

Якість зображення на моніторі тісно пов'язана з моделлю відеоінспекціі, від чого також залежить і ціна обладнання. Отримана з камери інформація також записується на знімний носій або вбудовану карту пам'яті для подальшого перегляду.
Також є моделі, які здатні крім запису відео робити знімки потрібних місць. Системи відеоінспекціі повинні мати відповідний клас захисту через роботу в забруднених або у вологих середовищах.
коли використовується
Телеінспекція каналізаційних труб застосовується в наступних моментах:
| Перевірка якості | Після завершення будівництва каналізаційної системи потрібно представити докази якісно виконаних работ.Простой перегляд труб на просвіт не дозволить в цьому переконатися, на відміну від відеоінспекціі, яка наочно покаже, що в трубах:
|
| контроль стану | При переоснащенні або врізки в існуючі водопідвідний системи необхідно точно знати, що дотримані всі необхідні технічні умови, щоб здійснювати подібні действій.Інструкція стверджує, що в цьому випадку за допомогою відеодіагностики каналізації ви зможете проконтролювати стан системи в реальному часі. |
| виявлення перешкоди | Камера дає можливість виявити засмічення в каналізаційній системі, а також виявити причину, по якій він з'явився:
|
| несанкціоновану врізку | Телевізійне обстеження каналізації допомагає усунути такі підозри, як незаконна врізка. Такі несанкціоновані дії звичайний перегляд труб через просвіт підтвердити це не зможе. |
додатково
- Використання відеонспекціі дозволяє відновити схеми розводки внутрішніх комунікацій, розташованих під підлогою або в стіні, якщо вони були загублені.
- Відеодіагностика каналізаційних труб дасть можливість зрозуміти, чому стали з'являтися великі рахунки за витрату теплоносія або води, визначивши, де може бути дефект трубопроводу.
- Крім системи каналізації ви зможете вирішити проблему з димоходом, який погано створює тягу, через що дим не так швидко залишає опалювальний прилад і з'ясувати, де утворився засмічення. Також відеоголовка стане справжньою підмогою у визначенні перекриття вентиляційного каналу.
способи відеоінспекціі
Телеінспекція каналізації проводиться за допомогою двох видів систем:
- проштовхуваних - дають можливість проводити огляд трубопроводів невеликих діаметрів.
Комплект системи складається з:
- пульта управління;
- Склопрутки, що переміщує мініатюрну камеру і передавального зображення на екран монітора.

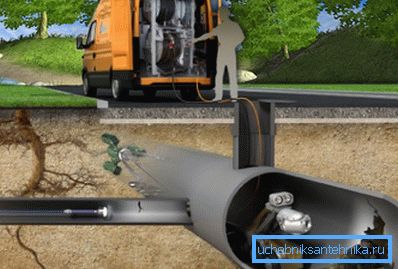

- роботизованих комплексів, які проводять інспекцію труб будь-яких розмірів зовні і всередині. В цьому випадку камеру встановлюють на самохідної платформі, а керування здійснюється спеціальним пультом.
висновок
Зі статті стало зрозумілим, що використання відеодіагностики каналізаційних мереж дає можливість швидко, точно і з мінімальною втратою часу знаходити неприємність і розуміти через що вона сталася. Крім того, з'явилася можливість вчасно реагувати на можливе порушення трубопроводу, якщо періодично організовувати його перевірку за допомогою телевізійної камери.
Відео в цій статті допоможе знайти вам додаткову інформацію з цієї тематики.
