Як розрахувати обсяг труби і навіщо потрібні ці дані:

01-01-2018
Різне

Процеси будівництва або ремонту безпосередньо пов'язані з необхідністю замінити старі або прокласти абсолютно нові комунікаційні трубопроводи. Взявшись за складання проекту для майбутніх робіт, вам неодмінно буде потрібно розрахувати обсяг труби.

А про те, як це зробити, ми і поговоримо в даній статті.

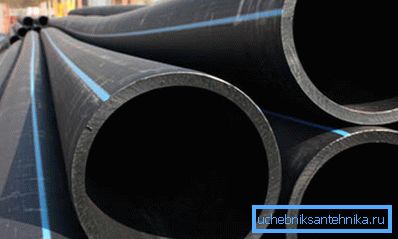

Для проектування трубопроводу слід знати безліч параметрів

Навіщо необхідно знати обсяг

Для того щоб точно знати кількість антифризу для опалювальної системи слід провести розрахунок

Під час будівництва нового будинку або при виконанні ремонтних робіт не існує деталей, які є незначними. Ну а розрахунок такого параметра, як обсяг, є найбільш важливим для створення комунікаційної магістралі (читайте також статтю Розрахунок діаметра труби для опалення - важливий етап проектування опалювальної системи).

В процесі проектування тієї чи іншої системи необхідно буде порахувати обсяг двох видів:

  1. зовнішній, іменований також як фактичний;
  2. внутрішній, іменований також як корисний.

Якщо вам необхідно отримати величину рівну кількості води в трубі, тоді вам необхідно зробити розрахунок саме внутрішнього варіанту.

Зверніть увагу! Для того щоб отримати необхідні величини вам доведеться використовувати самі звичайні шкільні рівняння з курсу тригонометрії. Але в даному випадку використання подібних формул буде межувати з практичними знаннями з фізики і механіки.

Якщо проводити розрахунок обсягу труби з деякою недбалістю і припускатися неточностей, то при реальній подачі води в комунікацію самим звичайним напором в мережі може виникнути високий рівень тиску, який послужить прискоренням зносу створеного трубопроводу.

Можливо, звичайно, і абсолютно протилежна ситуація, низький тиск послужить причиною того, що створена система не буде функціонувати необхідним чином.

Як проводити розрахунок

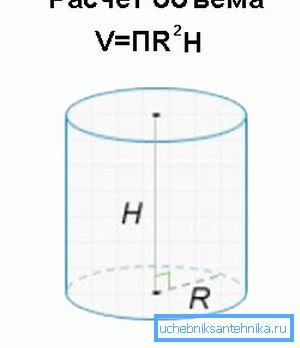

тригонометричні формули

Інструкція по грамотному виробництва розрахунків на практиці реалізується набагато простіше, ніж може здатися на перший погляд. Але для того щоб не виникло ніяких складнощів, необхідно володіти хоча б мінімальним досвідом, але навіть недосвідчені майстри справляються з даними складнощами досить просто.

Якщо ви вирішили робити монтаж трубопроводу своїми руками, тоді для обчислень слід скористатися таким алгоритмом дій:

  1. Для початку потрібно дізнатися значення діаметра перетину обраного матеріалу. Саме на даному етапі вже відбувається поділ поверхонь труби на внутрішню і зовнішню, ну а крім цих значень інші дії будуть ідентичним.

Для того щоб розрахувати діаметр можна і краще скористатися вимірювальними приладами, що дозволить істотно спростити обчислення. Для того, щоб порахувати внутрішній діаметр труби досить від зовнішнього відняти дві товщини стінки.

Зверніть увагу! Найчастіше в накладних на товар виробник або постачальник зазначає саме зовнішню величину, тому що специфіка роботи подібних організацій змушує звертатися саме до цього показника в першу чергу.

  1. Далі необхідно обчислити такий показник, як радіус, для чого достатньо просто поділити на 2 діаметр, обчислений на попередньому етапі;
  2. Далі необхідно обчислити площу перерізу вироби. Для даних обчислень використовується проста тригонометрическая формула S =? * R2 (Площа перетину = пі * квадрат радіуса);

Порада. Перед тим як починати обчислення переведіть значення параметрів в потрібні одиниці, і отриманий результат буде вимірюватися в них же, тобто см перейдуть в см2, а м в м2.

  1. Тепер, коли всі необхідні параметри для обчислення отримані, залишилося тільки провести відповідний розрахунок. Тригонометрична формула обсягу труби в м3 виглядає наступним чином:

V = S * L, де S- це обчислена раніше площа, а L- це довга магістралі. Довжина в даному випадку вимірюється на ділянках труби з рівним діаметром.

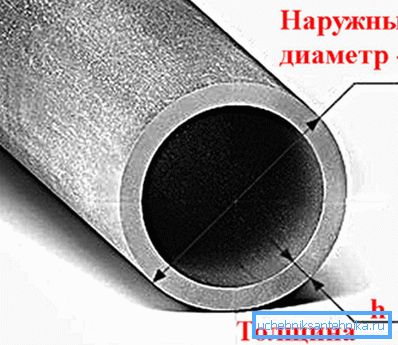

Основні параметри

  Зверніть увагу! Якщо вам необхідно отримати значення в літрах, тоді слід перевести обсяг, використовуючи наступне співвідношення 1м3 = 1000л.

Якщо в трубної магістралі присутній перехід від одного діаметра до іншого, то окремо вважається обсяги ділянок до переходу і після.

Для того щоб прорахувати обсяг переходу, підсумовують параметри перетину на вході і виході і обчислюють об'єм після, розділивши його на 2. Таким чином, можна отримати середнє значення.

Обчислення кількості води

Для того щоб зрозуміти яким чином виробляються обчислення розглянемо приклад. У кімнаті проведена труба діаметром в 30 см, яка на середині своєї довжини починає зменшуватися в об'ємі вдвічі на відстані в 1 м. Для того щоб правильно провести розрахунок потрібно знати діаметр переходу.

Поєднуючи всі вищеописані розрахунки в єдину формулу, отримаємо: V = 3,14 * ((0,3 / 2 + 0,15 / 2) / 2)2* 1 = 0,04 м3. В даному випадку обсяг буде дорівнює величині, отриманої шляхом множення числа пі на половину сум радіусів переходу, зведену в квадрат, і помножену на довжину переходу.

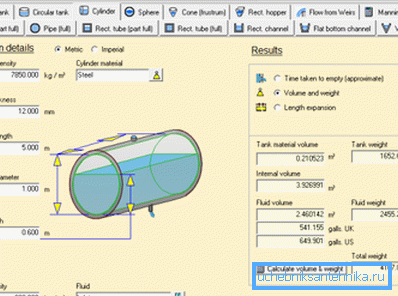

На фото - калькулятор труб

  Порада. Щоб спростити всі розрахунки, можна використовувати калькулятор обсягу труби, в який досить просто ввести значення внутрішнього діаметра і довжини труби.

На закінчення

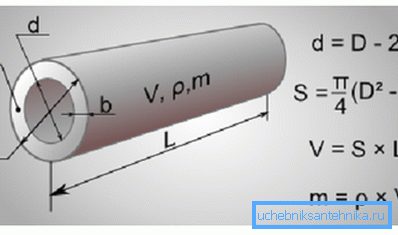

Параметри труб необхідні для проектування

Вперше взявшись за спорудження трубопроводу, можливо, ви зовсім не зрозумієте, навіщо необхідно обчислювати обсяг, спираючись на думку про те, що з тиском повинні працювати люди, що володіють відповідним професійною освітою.

Але ремонтні роботи можуть бути пов'язані з різними ситуаціями і можна зіткнутися з проблемою надмірного або недостатнього тиску, а ціна її усунення може бути досить висока. Навіть якщо візьметеся за спорудження самого простого фонтану для дітей у дворі, де один з кінців труби і зовсім буде запаяний.

В даному випадку, якщо обсяг буде неправильно пораховано, підсумок буде відмінний від того, що очікувалося.

Відео в цій статті на практиці продемонструє, як важливо прорахувати обсяг труби через діаметр і як легко зробити обчислення.
