Розрахунок каналізаційної системи дозволяє запобігти часті засмічення внутрішньої каналізації, ремонти системи, переливи стічних вод та інші неприємних ситуацій. Найпростіше розрахувати систему відповідно до нормативів СНиП, щоб не заглиблюватися в складні математичні формули.

У даній статті ми докладно розглянемо, як виконуються розрахунки каналізації по ряду параметрів.

Види розрахунків каналізації

Поняття «розрахунок каналізаційної мережі» зазвичай включає в себе:

• Розрахунок ухилу каналізації до септика, вигрібній ямі або центральної каналізації;
• Відстані елементів каналізації до значущих об'єктів (відноситься до зовнішньої системі);
• Гідравлічний розрахунок;
• Визначення кількості матеріалів.

Далі детальніше ознайомимося з усіма цими пунктами.

Кут нахилу

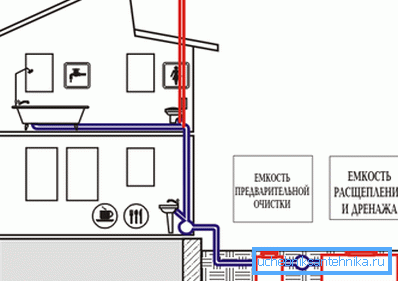

внутрішні системи

Кут нахилу трубопроводу необхідний для забезпечення швидкості потоку стоків близько 70 сантиметрів в секунду. Це так звана самоочищається швидкість, при якій є найменше ймовірності, що система засмітиться.

Існує досить багато методик визначення мінімального кута ухилу каналізаційної труби. Однак, виконувати нові розрахунки не має сенсу, так як результати заздалегідь відомі.

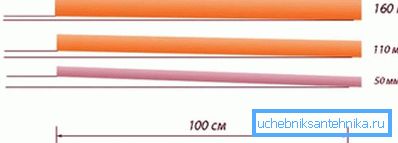

Головне, потрібно знати, що кут нахилу залежить від діаметра труб:

• Якщо діаметр труби складає 40-50 мм, ухил повинен бути не менше 3 см на метр.
• Якщо діаметр становить 85-100 мм, ухил повинен бути не менше 2 см на метр.

Треба сказати, що багато домашні майстри впевнені, що чим більше ухил, тим краще буде функціонувати каналізаційна система. Однак, ця думка не відповідає дійсності.

Максимальний нахил повинен становити не більше 15 см на один метр. Справа в тому, що стоки, які проходять через трубопровід, неоднорідні. При великому нахилі відбувається розшарування суспензії на рідку і тверду субстанцію, в результаті чого тверда субстанція осідає на стінках трубопроводу.

Винятком є ​​ділянки протяжністю до півтора метрів, які примикають безпосередньо до сантехнічних приладів. Кут їх нахилу може бути необмеженим.

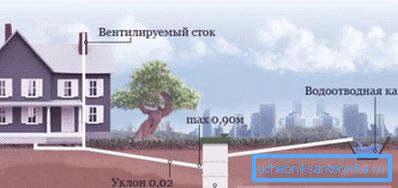

зовнішні системи

При монтажі зовнішніх каналізаційних трубопроводів, необхідно дотримуватися таких вимог:

• Для труб з внутрішнім діаметром 150 мм, ухил повинен бути не менше 0,8 см на метр;
• Для труб діаметром 200 мм - не менше 0,7 см на метр.

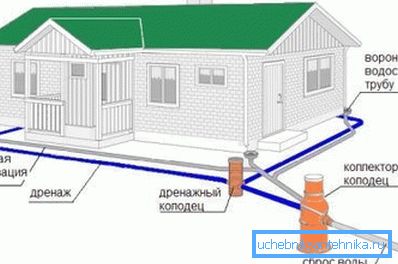

зливова каналізація

Треба сказати, що розрахунок зливової каналізації зачастуютребует визначення кута нахилу не тільки для трубопроводу, а й водовідвідних канав. Їх мінімальний ухил залежить від діаметра і типу покриття канави, однак, він становить не менше 3%, але частіше за все виконують канави з ухилом 5-7%. Що стосується трубопроводу, то мінімальний ухил повинен бути таким же, як і для вищерозглянутих зовнішніх каналізацій.

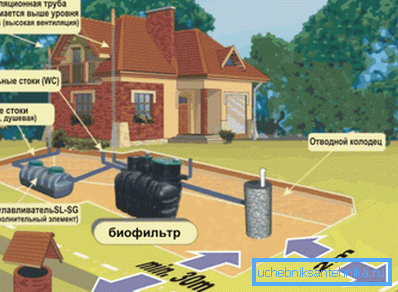

Відстань до значущих об'єктів

Визначення відстаней зовнішньої каналізації виконується з урахуванням того, що система не повинна порушити екологію навіть в разі аварії. Тому, згідно з існуючими нормами, встановленими СЕС і СНиП, мінімальна відстань до значущих об'єктів повинно бути наступним:

Дотримання цих правил контролюється працівниками санепідемстанцій та органами місцевої влади. За їх невиконання передбачається штраф з обов'язковим перенесенням каналізації.

Зверніть увагу! Глибина септика не регламентується, тому орієнтуватися слід на трубу, яка підходить до корпусу під певним ухилом. Що стосується глибини промерзання, то вона ролі не грає, так як всередині конструкції завжди зберігається плюсова температура в результаті розкладання органіки.

гідравлічний

Гідравлічний розрахунок каналізаційних мереж вимагає визначення наступних невідомих:

• Діаметр трубопроводу;
• Ступінь наповненості системи (h / d).

Треба сказати, що до гідравлічного розрахунку відноситься і визначення ухилу, однак, як уже було сказано вище, зазвичай використовують відомі величини, наведені вище.

ступінь наповненості

Робота побутової каналізаційної мережі в приватному будинку або квартирі передбачає неповне наповнення труб. По суті це певний запас пропускної здатності системи, який необхідний для забезпечення вентиляції в системі, можливості пропуску всіляких великих предметів, тощо.

Залежно від діаметра трубопроводу, встановлені наступні оптимальні величини наповнюваності:

діаметри труб

Виконувати математичні розрахунки необхідного діаметра труб теж не має сенсу, так як існують загальноприйняті оптимальні значення:

Зверніть увагу! При монтажі каналізаційної мережі, по можливості трубопровід повинен бути максимально рівномірним. Необхідно уникати будь-яких перепадів рівнів. Швидкість потоку повинна бути постійною, що дозволить забезпечити найкращі експлуатаційні властивості системи.

Таким чином, таблиці для гідравлічного розрахунку каналізаційних мереж дозволяють навіть недосвідченим майстрам правильно виконати їх проект, згідно з яким здійснюється монтаж трубопроводу.

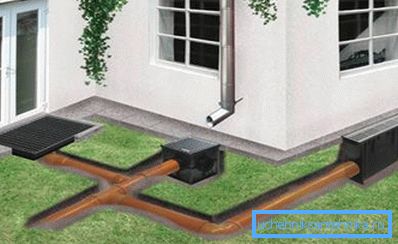

зливова система

З гідравлічним розрахунком зливової системи справи йдуть трохи складніше, так як в даному випадку доведеться скористатися формулою - V = q20xSxD, де:

• V - найвищий показник витрати води при водовідведенні.
• S - площа поверхні.
• q20 - найбільша інтенсивність опадів. Даний показник можна знайти в довіднику СНиП (залежить від місцевості).
• D-коефіцієнт поглинання вологи матеріалом підстави.

Коефіцієнт поглинання вологи можна довідатися з наступної таблиці:

Тепер розглянемо приклад розрахунку зливової каналізації. Припустимо, є ділянка площею в 1500 м2, з яких 300 м2 займають клумби і газони. Відповідно, газони будуть вбирати опади, значить необхідно визначити, яка кількість води буде надходити на 1200 м2.

Наприклад, найбільша інтенсивність опадів становить 25 л на метр квадратний за годину.

У такому випадку розрахунок виконується наступним чином:

• На ділянку площею 1200 квадратних метрів за годину максимально випадає 30000 л або 30 м3 опадів. Це та кількість води, яку необхідно відвести.
• Тепер необхідно визначити діаметр труби, який впорається з такою кількістю опадів. Труба діаметром 110 мм, укладена з ухилів в 1 см на метр, за секунду здатна проводити 6,19 л, що складе за годину 2220 л. У нашому випадку це занадто мало, тому оптимальним варіантом буде труба діаметром 160 мм.
• З вищенаведеної таблиці слід, що укладати таку трубу можна з ухилом не менше 0,8 см на метр.

Для більш точного розрахунку, можна помножити обсяг води, що поступає на коефіцієнт поглинання вологи, проте, щоб пропускна здатність мала незначний запас, цього можна не робити. Завершивши розрахунки, слід приступати своїми руками до монтажу самої системи.

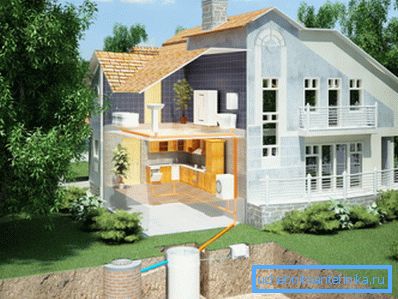

підрахунок матеріалів

Після того, як всі технічні моменти каналізації будуть розраховані, можна довідатися яка кількість труб і інших матеріалів знадобиться для її монтажу. Це також дозволить дізнатися яка ціна проекту.

Виконати подібний підрахунок дуже просто - треба накреслити план будинку або ділянки в масштабі, після чого нанести на нього всі елементи каналізації. Після цього не важко порахувати загальну довжину трубопроводу. Ось, мабуть, і вся інструкція з розрахунку каналізації.

висновок

Виконати розрахунок побутової каналізації під силу кожному домашньому майстру. Для цього слід скористатися даними з наведених вище таблиць і довідкової технічної літератури. Результатом цих розрахунків стане надійна і довговічна робота каналізаційної системи. З відео в цій статті можна отримати додаткову інформацію з даної теми.
