Як визначити розмір труби в дюймах: знайомимося з вгп
Тема цієї статті - розміри труб в дюймах і міліметрах. Нам належить познайомитися з поняттям умовного проходу і навчитися співвідносити його значення в різних величинах виміру між собою. Отже, приступимо.
Знайомтеся: ВГП

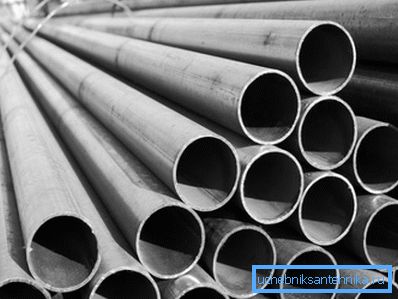

Вироби, які нам належить досліджувати, використовуються при монтажі водо- і газопроводів. Той, хто коли-небудь жив у будинку радянської споруди, знайомий з ними: практично до недавнього рубежу століть для водопроводів використовувалася тільки і виключно сталева труба.
До речі: згідно з діючими правилами, газ в межах будинку і зараз може прокладатися тільки сталлю. Незважаючи на спад популярності традиційного матеріалу в будівництві водопроводів, повністю він своїх позицій не здає.
стандарт
Технічні вимоги до виробництва ВГП труби містяться в ГОСТ за номером 3262-75.
Давайте виділимо ключові моменти документа:
- Всі вироби, вироблені з цим нормативним документом - електрозварні, тобто виходять шляхом згортання в вальцах плоскою заготовки і проварювання поздовжнього шва.
- Довжина прямих відрізків - від 4 до 12 метрів. Довжина може бути немірної, мірної і кратної мірної; в останньому випадку на кожен рез робиться 5-мілліметтровий припуск.
- В рамках стандарту випускаються не тільки вироби з чорної сталі, але і продукція з цинковим антикорозійним покриттям.

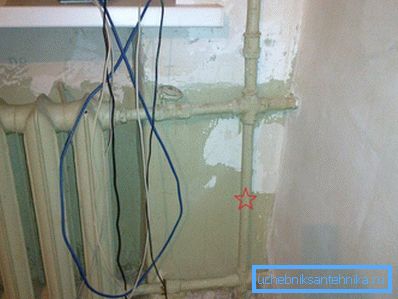

Важливий момент: при складанні своїми руками водопроводу або системи опалення з оцинковки використовуються тільки з'єднання. Інструкція пов'язана з тим, що цинк згорає на зварних швах. В результаті при використанні зварювання ми, фактично, отримуємо незахищений від корозії трубопровід, ціна погонного метра якого в півтора рази більше, ніж у чорної сталі.
- Торці обрізаються під прямим кутом до поздовжньої осі. Задирки не повинні перевищувати 0,5 мм.
Які максимальні допуски?
| умовний прохід | Максимально допустиме відхилення зовнішнього діаметра | |
| Звичайна точність виготовлення | Підвищена точність виготовлення | |
| 40 і менш | +0,4; -0,5 мм | +0,4; -0,4 мм |
| понад 40 | +0,8; -1% | +0,8; -0,8% |
Стоп. Що це за поняття - умовний прохід? Очевидно, це не те ж саме, що і зовнішній діаметр, раз останній має якісь допуски при фіксованому умовному проході.
сортамент

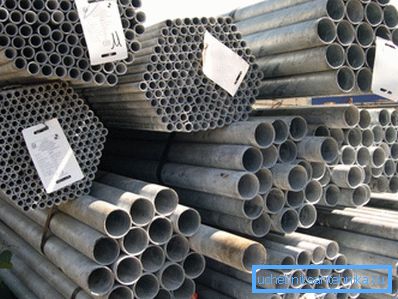

Ця нескладна думка приводить нас до пошуків визначення ДУ, або умовного проходу, а заодно і до сортаменту виробів для монтажу водо- і газопроводів.

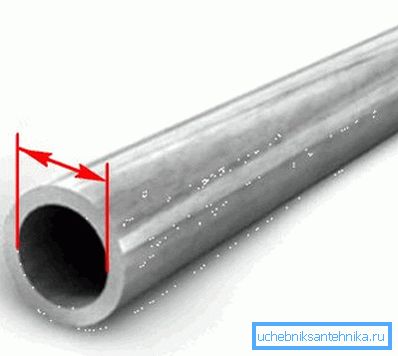

Отже, основний параметр, який прописаний в таблиці сортаменту - умовний прохід, або умовний діаметр, традиційно скорочується як ДУ. Цей параметр приблизно відповідає внутрішньому діаметру трубопроводу і говорить про його сумісності з певним типорозміром фітингів для труб і запірної арматури.
Не зрозуміло? Давайте на прикладах.
| умовний прохід | Зовнішній діаметр | Товщина стінки труб | ||
| легких | звичайних | посилених | ||
| 6 | 10,2 | 1,8 | 2,0 | 2,5 |
| 8 | 13,5 | 2,0 | 2,2 | 2,8 |
| 10 | 17,0 | 2,0 | 2,2 | 2,8 |
| 15 | 21,3 | 2,5 | 2,8 | 3,2 |
| 20 | 26,8 | 2,5 | 2,8 | 3,2 |
| 25 | 33,6 | 2,8 | 3,2 | 4,0 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 |
| 65 | 75,5 | 3,2 | 4,0 | 4,5 |
| 80 | 88,5 | 3,5 | 4,0 | 4,5 |
| 90 | 101,3 | 3,5 | 4,0 | 4,5 |
| 100 | 114,0 | 4,0 | 4,5 | 5,0 |
| 125 | 140,0 | 4,0 | 4,5 | 5,5 |
| 150 | 165,0 | 4,0 | 4,5 | 5,5 |
Скажімо, труба ДУ 32 (умовний прохід вказується без найменування величин, хоч при його оцінці і маються на увазі міліметри) має зовнішній діаметр 42,3. В залежності від варіанту виконання внутрішній діаметр може бути дорівнює 42,3-2,8х2 = 36,7; 42,3-3,2х2 = 35,9 і 42,3-4,0х2 = 34,3.

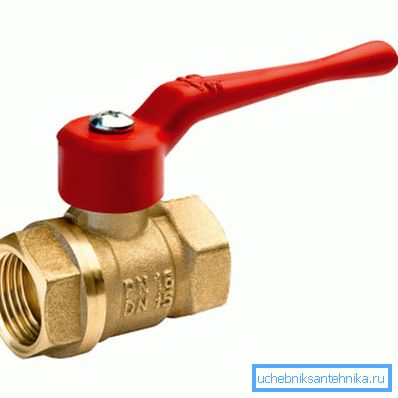

Незважаючи на розкид внутрішніх перетинів, всі ці вироби сумісні з вентилем ДУ 32. На кожному з них може бути нарізана трубна різьба відповідного розміру, яка прекрасно увійде у внутрішню різьбу вентиля і після підмотки забезпечить герметичність з'єднання.
трубні різьби
Кошмар ще не закінчився, шановний читачу.
Трубні різьби традиційно вимірюються не в міліметрах, а в британських дюймах. Причина - в тому, що відповідний стандарт (NPS, Nominal Pipe Size) має північноамериканське походження.
Довідка: британський дюйм дорівнює 2,54 см. Стало бути, в теорії розміри труб в дюймах і сантиметрах повинна співвідноситися як 1: 2,54.
Перевіримо наші теоретичні дослідження. На щастя, далеко ходити не потрібно: таблиця розмірів труб в дюймах і міліметрах міститься в тексті все того ж NPS. Наведемо найбільш ходові значення, що використовуються при спорудженні комунікацій всередині приватних і багатоквартирних будинків.
| Трубна різьба, дюйми | умовний прохід |
| 1/2 | 15 |
| 3/4 | 20 |
| 1 | 25 |
| 1 1/4 | 32 |
| 1 1/2 | 40 |
| 2 | 50 |
| 2 1/2 | 65 |
| 3 | 80 |
| 3 1/2 | 90 |
А тепер зіставимо наведений стандартом розмір труби в дюймах і мм.
- Розміри труба півдюйма має дорівнювати 25,4 / 2 = 12,7 мм. Згідно таблиці, він відповідає ДУ 15. Далі - гірше: реальні розміри труби 1: 2 дюйма (зовнішній діаметр по ГОСТ 3262-75) рівні і зовсім 21,3.
- Розміри труби 1 дюйм одно не 25,4, а ДУ 25 (зовнішній діаметр 33,6).
- Ще один розмір - труба 2 дюйми (2 х 25,4 = 50,8) - відповідає ДУ 50 при зовнішньому діаметрі 60.
висновок
Він цілком однозначний. Розміри труб в дюймах і в мм співвідносяться нелінійно, без будь-якої постійної пропорції. На жаль, таблицю їх співвідношення можна лише запам'ятати. Як завжди, відео в цій статті порадує читача додаткової тематичною інформацією. Успіхів!
