Як збільшити тепловіддачу труби опалення - в теорії і на

Сьогодні дуже гостро стоїть питання енергозбереження. Це стосується буквально кожного користувача. Тому проектуючи системи опалення в приватному будівництві своїми силами, дбайливі господарі відразу замислюються про системах опалення та їх ефективності.

Складніше доводиться тим, хто експлуатує раніше створені системи опалення, оскільки вони задаються питанням збільшення частки тепловіддачі в уже готових об'єктах.

Способи збільшення тепловіддачі

Почнемо безпосередньо статтю з того, як збільшити тепловіддачу труби в заміському будинку (читайте також статтю Розвальцьовування труб з міді: розглядаємо доступні інструменти і способи).

На даний момент існує кілька способів збільшення видачі тепла від уже створеної і колишньої в експлуатації, але не виправдала ваших сподівань, системи опалення:

• монтаж конвекторів. Ця конструкція з труби з нанизаними на неї металевими пластинами виконана своїми руками, або заводського виготовлення.
• Забарвлення магістрального трубопроводу в чорний або інший темний колір. Такий спосіб при всій своїй простоті досить ефективний. До того ж колір цілком органічно може вписатися в сучасний дизайн приміщень, на відміну від недавнього минулого, коли це вважалося вимушеним заходом.

Примітка! Фарба лише додатковий спосіб, який актуальний в рідкісних випадках, так як ефективність занадто мала, щоб «милуватися» чорними смугами.

• Монтаж в опалювальну систему регістрів. Регістр є кілька труб великого діаметру з'єднаними між собою і з завареними торцями. До таких конструкцій можна віднести рушникосушки у вигляді змійовика з декількома петлями.

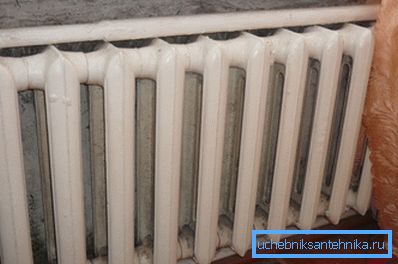

• Перегрупування радіаторів з додаванням секцій. Цей варіант найбільш витратний, але і по ефективності знаходиться вище за інших.

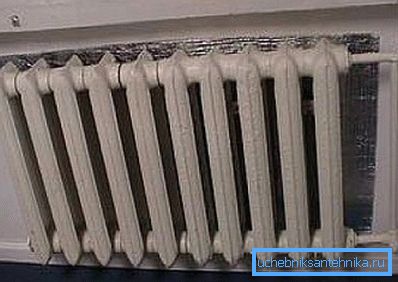

Рекомендуємо! Не забувайте, що установка додаткових ізоляційних матеріалів дає підстави збільшити тепловіддачу, скоротивши втрату тепла, що виділяється. Однак можливо тільки при зведенні житлового будинку з фундаменту, або при демонтажі фасаду.

нове будівництво

Проектування системи опалення новобудови має свідомо виконуватися з урахуванням принципів енергозбереження. Основою проекту є розрахунок тепловіддачі, іншими словами кількості тепла, що виділяється з поверхні труб і інших елементів системи опалення в навколишнє середовище.

Цей розрахунок необхідний для:

• Визначення оптимальних параметрів системи опалення для створення певного температурного режиму в приміщеннях вашого житла.
• Прийняття рішення щодо заходів утеплення з урахуванням тепловтрат через основні конструкції будівлі.

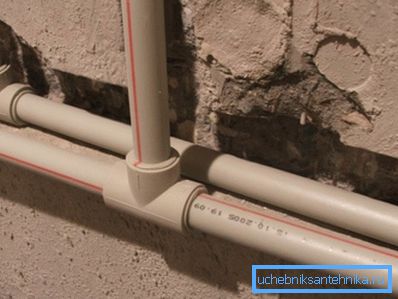

Раніше опалювальні магістральні трубопроводи виконувалися в основному з сталевих виробів, сьогодні ж використовуються більш практичні і надійні матеріали. Наприклад, поліпропіленові вироби мають кілька вагомих переваг: мала вага і невелика еластичність, збільшує міцність.

розрахунок тепловіддачі

Перед тим, як почати будівельні роботи, слід зробити необхідні розрахунки по вилученню максимальної користі від труб опалення. Якщо ви не знаєте, які формули використовувати і як правильно рахувати, нижчевикладена інструкція допоможе вам у цьому.

Самостійний розрахунок тепловіддачі поверхні труб виконується за формулою Q = K x F x? T, де:

• Q - шукана тепловіддача, Ккал / год.
• K - коефіцієнт тепловіддачі води в трубі, Ккал / (м2 х год х ⁰С).
• F - площа поверхні, що нагрівається, м2.
• ?t - теплової натиск, ⁰С.

Коефіцієнт теплопровідності (К) в свою чергу вираховується за складними формулами, тому використовуємо готове значення з технічних джерел - від 8 до 12,5 Ккал / (м2 х год х ⁰С) для сталевих труб.

Площа поверхні труби прораховується по знайомій всім зі шкільної програми геометричній формули для визначення площі бічної поверхні циліндра F = П х d x l, де:

• П = 3,14 математична постійна.
• d - діаметр вказано в метрах.
• l - довжина труби, також в підрахунок в м.

Для розрахунку теплового напору існує формула? T = 0,5 х (t_п + t_про) - t_в, де:

• t_п - температура теплоносія на вході.
• t_про - температура теплоносія на виході.
• t_в - температура в приміщенні.

Теоретична тепловіддача сталевої труби, розраховується з урахуванням умовно заданих значень температури теплоносія на вході-виході і кімнаті згідно СНіП, які складають:

  До відома! Для більш точного і легкого розрахунку потрібних показників використовуються спеціальні документи, такі як, наприклад, таблиця тепловіддачі 1 м сталевої труби. Зверніть увагу, що вона підходить тільки для сталевих виробів.

• t_п = 80 градусів
• t_про = 70 градусів
• t_в = 20 градусів

В результаті нехитрих розрахунків (0,5х (80 + 70) -20) отримаємо значення теплового напору? T = 55 градусів.

приклад розрахунку

Виконаємо теоретичний розрахунок тепловіддачі для найбільш ходової в системі опалення сталевої труби з діаметром 25 мм і довжиною один метр.

Увага! Щоб не заплутатися в одиницях виміру в ході розрахунку використовуємо один показник - метр.

• В першу чергу вирахуємо площа нашого відрізка труби F = 3,14 х 0,025 х 1 = 0,0785 м2.
• Далі дивимося в таблицю коефіцієнтів тепловіддачі сталевої труби з діаметром 25 мм. Він становить (для труб діаметром до 40 мм, прокладених в одну нитку при теоретичному тепловому напорі рівному 55 градусів) К = 11,5.
• Застосуємо основну формулу і отримаємо значення тепловіддачі Q = 11,5х0,0785х55 = 49,65 Ккал / год.

На перший погляд розрахунок зовсім нескладний, але це в теорії.

Для створення проекту реальної системи опалення необхідні ретельні розрахунки з урахуванням параметрів всіх елементів, що складають систему, в тому числі:

• Опалювальних приладів.
• Фітингів і запірної арматури.
• Обвідних ліній.
• Утеплених ділянок магістралі і т.п.

Порада! Для проектування складної системи опалення великого будинку краще звернутися по допомогу професійних теплотехніків. Ціна на їхні послуги набагато менше вартості можливих втрат при помилках в розрахунках.

За аналогією з розрахунком параметрів сталевої труби обчислюється тепловіддача мідної труби або будь-який інший, для цього ми розмістили в даній статті кілька корисних і пізнавальних малюнків.

Відмінна тепловіддача металопластикової труби та інші переваги роблять її найкращим варіантом при створенні сучасних опалювальних систем, в тому числі альтернативних. Тому якщо ви тільки починаєте зведення заміського будинку, то варто зупинити свій вибір саме на цьому сучасному матеріалі.

висновок

Як бачите, насправді нічого складного немає в правильному розрахунку і збільшення ефективності системи обговорених систем. Головне не забувати про те, що в деяких випадках висока тепловіддача труб опалення може привести до великих щорічним витратам, тому захоплюватися даної процесом теж не варто (див.також статтю Необхідність додаткового трубопроводу: як здійснюється установка трубної врізки).

У представленому відео в цій статті ви знайдете додаткову інформацію з даної теми.
