Яким повинен бути ухил каналізації

Для забезпечення нормального відведення стічних вод ухил каналізації на 1 метр по СНиП 2.04.01-85 * повинен становити 2 см, але ці норми поширюються на прокладку з діаметром 100 мм. Крім того, для оптимізації видалення всіх твердих відходів і максимального виключення виникнення засмічень слід дотримуватися певного порядок для поворотів і переходів з стояка в вертикальну площину.

Про це мова піде нижче, тобто, ми розглянемо правила прокладки зовнішньої і внутрішньої каналізації в приватному будинку і / або квартирі, а також продемонструємо вам відео в цій статті.

Прокладка стічних труб

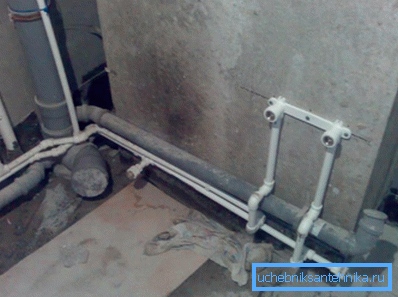

Нюанси внутрішньої розводки

Примітка. У квартирі і в приватному будинку інструкція рекомендує для внутрішньої розводки використовувати пластикові труби діаметром 50 мм і 100 мм. Більший перетин використовується тільки для унітазу, тоді як 50-міліметрові труби потрібні для всіх інших санвузлів. Крім цього, для пральних і посудомийних машин використовується діаметр 32 мм.

• У квартирі багатоповерхового будинку стічна каналізаційна система займає мінімум місця, проте, ухил внутрішньої каналізації повинен відповідати санітарним нормам і правилам, зазначеним в СНиП 2.04.01-85 * і такі цифри ви бачите на схематичному зображенні з підписом Оптимальний ухил.
• У квартирах унітаз зазвичай підключається безпосередньо в трійник, який знаходиться на стояку, але іноді (особливо на перших поверхах) виникає необхідність установки зворотного запірного клапана. У таких випадках вам доведеться своїми руками зробити відведення 100-міліметрової труби по горизонталі для врізки клапана, тому не слід забувати про 20-міліметровому ухилі, хоча запірний пристрій і виставляється за рівнем в строго горизонтальному положенні.
• Для 50-міліметрових труб ухил становить 3 см на погонний метр, але на коротких ділянках його можна збільшувати, так як в даному випадку не мається на увазі скидання твердих відходів. Єдина каналізація в квартирі без ухилу - це 32-міліметрова стічна труба для мийної і / або пральної машини - там вода сходить примусово, отже, градус площині не має вирішального значення.
• У приватному будинку каналізаційні маршрути можуть бути більш 4-ох метрів, тому їх слід забезпечувати ревізіями для усунення можливих засмічень. Крім того, слід уникати поворотів на 90? - для цього найкраще використовувати два кутових фітинга по 45 ?. Поворот на 90? оптимальний тільки для стояків, коли вони переходять в горизонтальну площину. Також поворотні фітинги на 90? доречні в квартирі для 50-міліметрових і 32-міліметрових труб - там малі відстані і тому можливість засмічення мінімальна.

зовнішня розводка

Тепер давайте перейдемо до розведення у дворі, де максимальний ухил зовнішньої каналізації точно такий же, як і в приміщенні і безпосередньо залежить від діаметру труб. Для приватного використання, як правило, застосовується перетин 100 мм і 150 мм, значить, оптимальний ухил становитиме 2,0 см і 0,8 см, а максимальний - 2,5 см і 1,3 см відповідно. При цьому слід пам'ятати, що ціна матеріалу тут не має абсолютно ніякого значення.

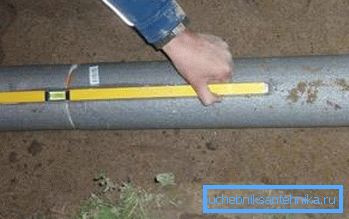

Примітка. Від питання, який ухил повинен бути у каналізації залежить якість монтажу комунікацій. Справа в тому, що якщо ухил буде менше норми, то слабкий тиск води, яка йде самопливом, не зможе змити тверді відходи (фекалії), а якщо норма завищена, то вода просто не встигне цього зробити. Виходить, що в обох випадках на внутрішніх стінках труби буде утворюватися кек, а на поворотах - засмічення.

Що стосується поворотів, то тут теж використовуються фітинги на 32? і 45 ?, а для повороту на 90? застосовують два кутових з'єднання по 45 ?. Так само, як і в приміщенні, фітінг на 90? доречний тільки для стояка при переході в горизонтальну площину.

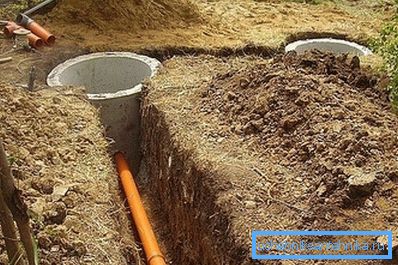

Глибина траншеї в даному випадку буде залежати від двох чинників - це максимальна точка промерзання грунту в даному регіоні і відстань від будинку до септика (вигрібної ями).

Наприклад, якщо точка промерзання знаходиться на глибині 70 см, то на виході з будівлі для 100-міліметрової труби траншея буде мати 90 см (10 см на діаметр і 10 см на віддалення від критичного рівня). Але каналізація без ухилу бути не може, отже, якщо відстань до септика буде 20 м, то у септика ця глибина буде 70 + 20 * 2 = 110 см.

Крім того, на дні траншеї повинна бути пісочна подушка - це дозволяє робити укладання по певному рівню і рівномірно розподіляти площа труби на грунті. Отже, чорнова глибина траншеї (без пісочної подушки) повинна бути, як мінімум, на 5-10 см більше.

При облаштуванні заміського ділянки ухил зливової каналізації по СНиП теж залежить від діаметра труб і відповідає нормам і правилам, зазначеним вище по тексту. Також тут необхідно дотримуватися і глибину прокладки, а так як ливневки зазвичай пов'язані з домашніми санвузлами, то тут обов'язкова установка зворотного запірного клапана каналізації.

Якщо ливневки зроблена у вигляді жолоба, то ухил повинен бути не менше 5-10 мм на погонний метр, але це в тому випадку, якщо зверху є захисна сітка, як на фото вгорі. Якщо захисту немає, і в жолоб може потрапляти сміття (листя), то ухил слід збільшити до 2 см.

висновок

Дотримуючись максимальний і мінімальний ухил каналізації при її монтажі, ви зможете домогтися гарного відтоку вод із санвузлів, що також перешкоджає виникненню неприємних запахів. Також не слід знижувати діаметр труби по ходу стоку - це призведе до засмічення.
