Каркас з труб: різні варіанти конструкцій і методика їх

Каркас з профільної труби може служити основою для самих різних споруд і малих архітектурних форм. Універсальність цього матеріалу така, що використовують його практично повсюдно, причому при дотриманні простих правил домогтися гарних результатів може навіть не найдосвідченіший майстер.

Нижче ми розповімо, на що слід звертати увагу при проектуванні каркасних конструкцій, а також наведемо кілька прикладів, які ви можете використовувати при самостійному будівництві.

Основи з'єднання деталей

Перш ніж починати зводити металокаркас з профільної труби, нам потрібно визначитися, як ми будемо з'єднувати деталі між собою.

І тут, за великим рахунком, є два варіанти:

• Зварене з'єднання.

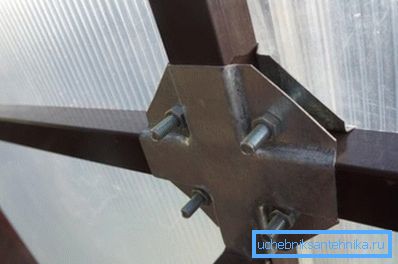

• Механічне з'єднання за допомогою кронштейнів і болтів.

У кожної з цих технологій є плюси і мінуси, які ми зібрали в єдину таблицю:

В принципі, в роботі можна використовувати обидва методи. І все ж варто відзначити, що частіше за все для створення каркаса своїми руками застосовують саме зварювання, оскільки болтове з'єднання вимагає дуже точної підгонки деталей за розміром. Така підгонка зазвичай здійснюється в заводських умовах: прикладом може служити будь-який набір деталей для самостійної збірки теплиці або альтанки.

У капітальному будівництві

Дачний будинок або сарай

Товсті профільні труби володіють істотним запасом міцності, що дозволяє використовувати їх для зведення конструкцій зі значною несучою здатністю. При наявності певної вправності з таких деталей можна зібрати основу для невеликого будинку або сараю (дізнайтеся тут, як заховати труби у ванній кімнаті).

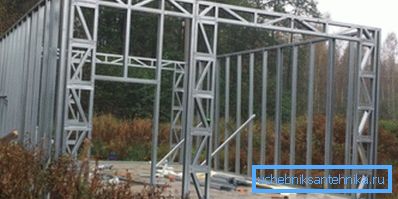

Каркас будинку з профільної труби своїми руками зводиться за такою схемою:

• Спочатку заливаємо стрічковий фундамент, оскільки навіть досить легке спорудження вимагає твердого грунту.
• На фундамент укладаємо товсті (50х50 і більше) профільні труби, які фіксуємо анкерами.
• З'єднуємо нижню обв'язку лагами з кроком в 60 см. Щоб лаги не прогинатися (а навіть труба 50 мм може з часом деформуватися), підпираємо їх черепними брусками з дерева або цегляними стовпчиками.
• На кутах встановлюємо стійки з заготовок 40х40 мм. Висота цих стійок визначатиме висоту стелі нашого будинку. Кутові несучі деталі можна закріпити розкосами.

Порада! Для досягнення необхідної жорсткості стійки варто розміщувати не тільки на кутах, а й на всіх рівних ділянках стін з кроком не більше 100 см.

• Зверху приварюють такі ж труби верхньої обв'язки, на яких встановлюємо покрівлю. Для крокв можна використовувати як дерев'яні, так і металеві заготовки.
• Підсилюємо конструкцію поперечними елементами з більш тонких труб або сталевих куточків. На цьому ж етапі формуємо віконні та дверні прорізи.

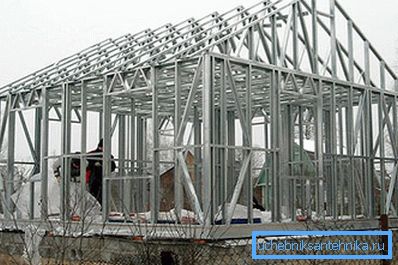

В принципі, на цьому робота з металом закінчується. Нам залишається лише обшити сталеву раму, не забуваючи про утеплення - все ж труби дуже добре проводять тепло.

Основа сараю або літньої кухні зводиться приблизно за такою ж схемою. Основні відмінності тут будуть полягати в конфігурації стін і покрівлі, а також в обробці: якщо ви плануєте зберігати в приміщенні садовий інвентар, то утеплювати його можна менш якісно.

Теплиця

Інструкція по виготовленню основи для теплиці буде дещо відрізнятися - природно, у бік полегшення завдання.

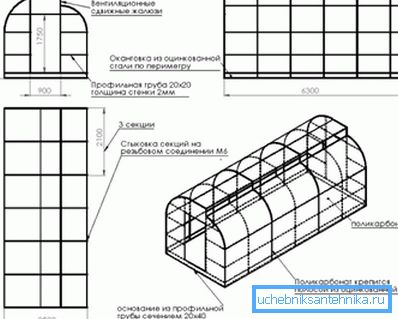

• Для початку з заготовок 30х30 мм робимо кілька дуг, габарити яких відповідають запланованим розмірами нашої теплиці. Дуги можуть бути цільними (тоді без трубозгинаючого верстата не обійтися) або збірними з декількох прямолінійних відрізків.
• Використовуючи зварювання, до кожної дузі приварюють нижню частину рами. Так ми не тільки забезпечимо конструкції велику стійкість, але і попередимо деформацію дугових елементів.

Зверніть увагу! Замість рами можна приварити сталеві штирі, які будуть використовуватися для заглиблення в грунт.

• У першій, фасадної дузі, монтуємо дверний проріз. Також тут можна відразу закріпити раму двері на металевих петлях.

Далі можна піти двома шляхами:

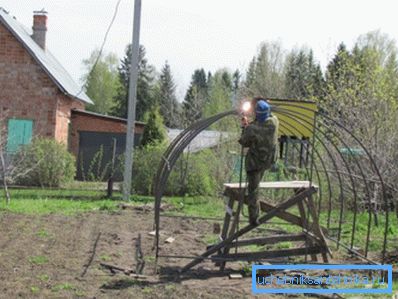

• Якщо нам потрібна неразборная конструкція, то прямо на ділянці зварює все дуги в єдиний каркас, встановлюючи поздовжні з'єднувальні деталі.
• Якщо ж планується розбирання і транспортування теплиці, то замість зварювання використовуємо сталеві кронштейни, які стягуємо за допомогою болтів.

Як і у випадку з будинком, нам залишиться лише виконати обробку: обтягнути металеву раму поліетиленом або обшити полікарбонатними панелями.

Порада! Щоб труби не іржавіли у вологому середовищі, їх обов'язково потрібно обробити антикорозійним складом.

Приблизно за таким же принципом може бути зібраний каркас ангара з профільної труби. Природно, для цього завдання потрібно вибирати більш товсті (мінімум 70х70 мм) заготовки, так і підручними інструментами обійтися не вдасться. Але сама схема роботи залишиться незмінною.

невеликі конструкції

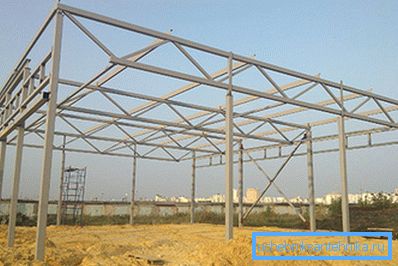

Використання профтруби при зведенні капітальних споруд досить поширене. Однак куди частіше трубний каркас застосовують при будівництві малих архітектурних форм - навісів, альтанок, козирків над ганком і т.д.

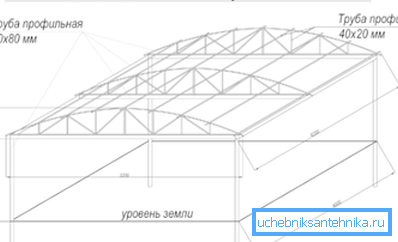

Каркас навісу з профільної труби своїми руками збираємо так:

• Спочатку з тонких заготовок (30х30 мм і менше) робиться верхня частина. Вона може бути як скатної, так і шатрової.

Зверніть увагу! Часто роблять також напівсферичні покрівлі, але в цьому випадку потрібно точний розрахунок радіусу дуги.

• Верхня частина прикріплюється звареним або механічним способів до обв'язки.
• Потім на грунт встановлюються стійки. Вони можуть бути або заглиблені в землю з бетонування (приблизно на 40-50 см), або закріплені на хрестовинах із сталевого куточка.

• На заключному етапі верхню частину піднімаємо і встановлюємо на опори. З'єднуємо деталі, забезпечуючи всієї конструкції стабільність.
• Якщо ми робимо навіс над ганком, то можна обійтися взагалі без опор. В цьому випадку несучими конструкціями виступають кронштейни, жорстко зафіксовані на стіні за допомогою анкерних болтів.
• Після завершення монтажних робіт виконується обробка. Як правило, такі споруди не вимагають теплоізоляції, тому прямо на каркас укладаємо влагозащитную мембрану, а зверху монтуємо покрівельний матеріал.

Зверніть увагу! У ряді випадків бічні поверхні також можна обшити напівпрозорим пластиком або ж встановити на них згортаються завіси з полімерного полотна: так простір під козирком або навісом буде захищено від потрапляння дощових крапель при сильному вітрі.

Також досить популярною конструкцією може вважатися каркас для ялинки з труб. Він дуже простий в монтажі, але слід пам'ятати, що для його виготовлення краще брати не профільну, а круглу трубу.

Збирається цей каркас досить просто:

• Підстава всієї конструкції робимо шляхом зварювання двох куточків або невеликих швелерів. Тут важливо точно позиціонувати деталі, щоб опора вийшла рівною.

Зверніть увагу! Якщо висотка каркаса планується більше 2 м, то в деталях основи заздалегідь проробляємо кріпильні отвори для фіксації до грунту.

• Потім до основи приварюють центральну трубу діаметром 75 мм і більше.

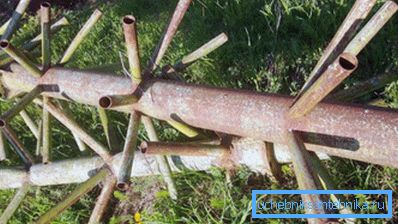

• Далі з труби 45-50 мм нарізаємо заготовки довжиною приблизно 25-30 см. За допомогою зварювання встановлюємо ці заготовки на центральній осі, розташовуючи їх або по спіралі, або хрест-навхрест.

Використовуючи такі матеріали, можна виготовити пристосування для установки досить великий ялинки. В принципі, так робляться все ялинкові каркаси, з тією лише різницею, що для конструкції висотою більше 5-6 м доведеться брати більш товсті труби.

висновок

Каркас сараю з профільної труби або основа для альтанки можуть бути зроблені буквально за кілька годин. Природно, така швидкість роботи без втрати якості можлива тільки в тому випадку, якщо ми досить професійно здобудемо навичками зварювальних робіт або заздалегідь підготуємо всі деталі для з'єднання за допомогою кронштейнів (див.також статтю Фурнітура для труб: основні різновиди та особливості застосування).

Більш докладно дану методику можна вивчити, переглянувши відео в цій статті.
