Обсяг води в трубі і в опалювальній системі в цілому:

Питання як розрахувати обсяг води в трубі виникає при проектуванні тих чи інших систем, в основі яких застосований трубопровід. Наприклад, підрахувати приблизний зміст води буде потрібно при плануванні автономної опалювальної системи.

Коли автономне опалення в заміському будинку практично готове, потрібно приступити до розрахунків для того щоб мати у своєму розпорядженні точних даних, необхідними для підбору діаметра труб і відповідної моделі гідроакумулятора. Знову ж таки, без правильного підрахунку об'єму рідини в трубі не обійтися, якщо потрібно додати в теплоносій антифриз, або ж повністю заповнити систему антифризом.

Необхідність правильного підрахунку води в опалювальній системі

Питається, так чи важливий об'єм води в метрі труби, якщо можна заливати рідину в систему, поки вона не заповниться по саме горло?

Виявляється, необхідність точних підрахунків очевидна. Більш того, обсяг в деяких випадках потрібно вважати не тільки в трубах, а й в опалювальних радіаторах. Наприклад, проектуючи опалювальну систему, потрібно мати у своєму розпорядженні точних відомостей про кількість теплоносія, щоб підібрати котел з відповідними параметрами потужності.

Ще одним приводом для проведення коректних підрахунків є використання насосного обладнання. В цьому випадку необхідно знати кількість транспортованої середовища з розрахунку стільки-то кубометрів на певну одиницю часу.

Знаючи правильний обсяг води в різних трубах можна вибрати не тільки відповідні типорозміри труби, але і необхідну продуктивність насоса.

Розрахунок змісту теплоносія в трубі

Незважаючи на те, що можна застосувати калькулятор обсягу води в трубі, краще зайнятися такими розрахунками самостійно (читайте також статтю Діаметри поліпропіленових труб: все, що потрібно знати початківцям майстрам).

Справа в тому, що автоматизована калькуляція виконується за усередненими алгоритмам, тоді як, якщо вважати самостійно, можна врахувати особливості конфігурації трубопроводу та інші нюанси, які не може прийняти до уваги онлайн калькулятор.

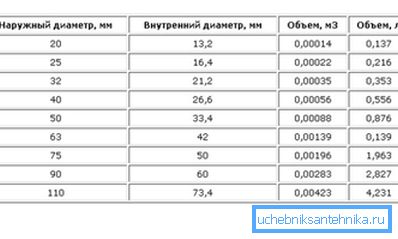

• Перед тим як виконати розрахунок обсягу води в трубі потрібно зрозуміти, що внутрішній простір у водопровідній системі являє собою циліндр великої протяжності.
• Знаючи, що нам належить порахувати те, наскільки місткий циліндр, застосовуємо формулу, відому з уроків фізики: V =? * R? * H, де:

V - об'єм циліндра;

? - 3,14 (число Пі);

R - радіус;

Н - висота.

• Ще одна формула буде корисна, якщо ви знаєте площа основи циліндра: V = S * H, де S - площа підстави, а H - висота.

Важливо: Представляючи трубопровід у вигляді протяжного циліндра, потрібно розуміти, що H буде не висотою, а протяжністю труби, місткість якої в літрах слід порахувати.

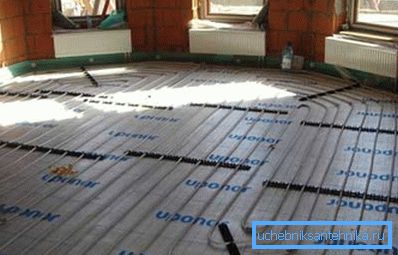

Розрахунок змісту теплоносія не тільки в трубопроводі, а й в системі в цілому

Питання, як порахувати внутрішній обсяг труб окремо від опалювальної системи, варто рідко. Найчастіше потрібно виконувати калькуляцію з урахуванням опалювальних батарей котла і розширювального бака, якщо такий передбачений у використовуваній системі.

Інструкція проведення калькуляції в даному випадку проводиться наступним чином:

• На початковому етапі заміряємо протяжність трубопроводу без урахування гідроакумулятора (батарей). Визначившись з довжиною, вважаємо обсяг за формулою V =? * R? * H, де «Н» буде довжина, яку ми попередньо заміряли.

Зрозуміло, отримане число буде приблизними, але різницю в номінальному і робочому обсязі системи можна буде компенсувати за її заповненні теплоносієм.

• На наступному етапі вважаємо, наскільки місткий опалювальний радіатор.

Не секрет, що в одному будівельному об'єкті можуть бути застосовані батареї різної величини, що пояснюється різними параметрами приміщень. Саме тому виконується калькуляція НЕ радіатора в цілому, а кожної окремо взятої секції.

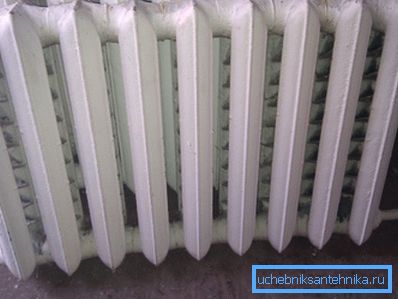

Цей метод актуальний для чавунних і алюмінієвих радіаторів, які зазвичай розділені на секції. Як правило, для заповнення кожної секції потрібно не менше 1,5 і не більше 2 літрів.

Якщо планується установка біметалічних або сталевих батарей своїми руками, параметри місткості дивимося на упаковці або на самому виробі.

• Місткість іншого обладнання, включаючи опалювальний котел і рослинний бак, визначаємо відповідно до паспортних даних або позначеннями, нанесеними на корпус.

Якщо супровідної документації до розширювального баку немає, можна наповнити цю ємність водою, а потім злити весь вміст в мірну ємність і визначити таким чином обсяг.

Важливо: Розраховуючи кількість теплоносія в опалювальній системі, потрібно брати до уваги те, з якого матеріалу виготовлені труби. Наприклад, стінки сталевих виробів на порядок тонше стінок поліпропіленових аналогів при, здавалося б, однаковому діаметрі.

Конструкційні особливості закритих опалювальних систем

Відзначимо відразу, що наведена інструкція проведення розрахунків актуальна тільки стосовно до опалювальних споруд закритого типу. Адже саме в закритих системах кількість теплоносія характеризується постійністю.

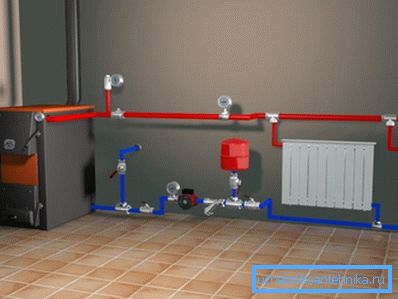

Для того щоб було зрозуміло як себе веде вода в закритих конструкціях і навіщо були потрібні раніше запропоновані схеми проведення розрахунків, розглянемо пристрій найбільш поширених модифікацій автономного опалення.

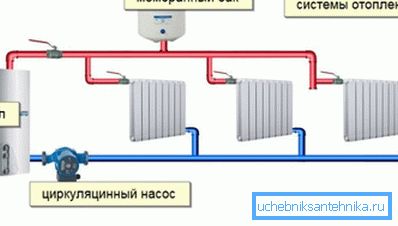

Автономна опалювальна система вважається закритою в тому випадку, якщо кількість теплоносія залишається незмінним, і він приводиться в рух циркуляційним насосом. Така модифікація опалення, як правило, абсолютно герметична і теплоносій не контактує з навколишнім середовищем. Тиск води в змішувачі змінюється внаслідок температурного розширення, але компенсується за допомогою розширювального бака, який встановлюється окремо.

Втім, більшість сучасних газових опалювальних котлів оснащується інтегрованими розширювальними баками, що істотно спрощує проектування і складання системи в цілому. В цьому випадку розраховувати обсяг бака окремо не має сенсу, так як необхідну кількість теплоносія зазначено в паспортної документації опалювального котла.

висновок

Тепер ми знаємо, як правильно розрахувати кількість теплоносія в опалювальній системі і зробити так, щоб ціна експлуатації цієї системи була прийнятною. Залишилися якісь питання, які потребують пояснень (див.також статтю Розрахунок діаметра труби для опалення - важливий етап проектування опалювальної системи).

В такому випадку, подивіться відео в цій статті.
