Площа перерізу труби: розрахунки і формули

08-08-2018

Різне

При виготовленні трубопроводів різного призначення дуже важливо правильно підібрати пропускну здатність конструкції відповідно до тиску в магістралі. При цьому даний параметр дуже часто залежить від діаметра використовуваних матеріалів, але практично у всіх таблицях використовується зовсім інша величина. Саме тому питання про те, як порахувати площа перетину труби дуже цікавить сучасних проектувальників.

Любительське фото, матеріалу з торцевого боку, де і потрібно проводити виміри

Початкові дані і обчислення

Для початку необхідно сказати про те, що сама конструкція виробів подібного типу фактично є циліндром. З огляду на це, і слід підбирати спеціальні формули, які відомі з початкового курсу геометрії.

Однак варто зазначити, що сортамент труб круглого перетину по ГОСТу досить різноманітний і при роботі з даними це необхідно враховувати.

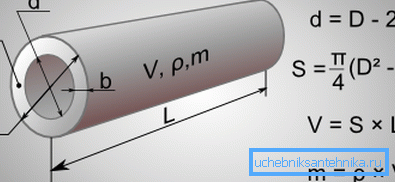

Графічне зображення виробу із зазначенням всіх необхідних габаритів і варіантом формул, які необхідно використовувати при розрахунках

формули

Зазвичай площа кола знаходиться з використанням формули S =? • R².

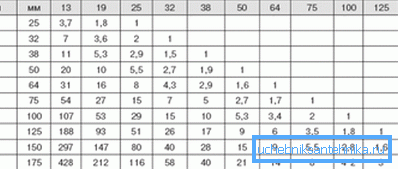

Таблиця відповідності труб різного діаметру

В даному випадку під літерою R на увазі радіус самої труби, а буква? є константою, що дорівнює числу 3.14.
Однак така формула площі перетину труби дозволяє отримати дані з урахуванням самих стінок, що може стати в нагоді тільки для пробою отворів проходження. Для оцінки пропускної здатності потрібні зовсім інші розрахунки.

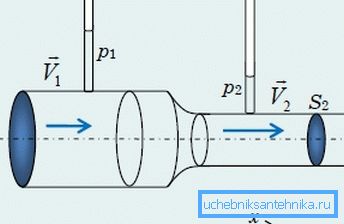

Знати дані параметри часом дуже важливо, оскільки за законом Бернуллі від них залежать швидкості течії рідини або газу по трубі

З огляду на всі особливості застосовуваних матеріалів, слід отримати площа живого перетину труби, де до уваги береться і товщина стінок. Виглядає така формула так: S =? • (D / 2-N) 2
У даній ситуації літера D вказує на зовнішній діаметр вироби, який легко виміряти за допомогою лінійки або подивившись в специфікацію. Буква ж N означає товщину стінки труби. Саме її часто визначає сортамент сталевих труб круглого перетину, а отримати цю величину можна також з специфікації або ж за допомогою лінійки.

Порада! Деякі проектувальники для отримання більш точних даних використовують число? з великою кількістю цифр після коми. Однак навіть для особливо відповідальних систем застосовують в якості нього значення рівне 3.1415926.

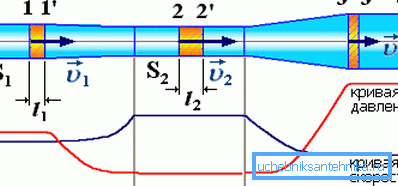

Показники швидкості і тиску рідини або газу в системі безпосередньо залежать від даного параметра, а значить, при проектуванні йому потрібно приділити особливу увагу

програми

У сучасному будівництві розрахунок площі труби круглого перетину виконують з використанням спеціального програмного забезпечення. Зазвичай майстри застосовують повноцінні калькулятори, що дозволяють отримувати найрізноманітніші дані, де трубах відводиться ціла система. Однак існують і програми, розроблені тільки для отримання цих даних.

Більшість таких калькуляторів розроблені для використання на будь-яких платформах, тому їх можна встановити навіть на мобільний телефон, щоб отримати можливість дізнатися перетин труби для опалення прямо на місці роботи, не вдаючись до самостійного обчислення.

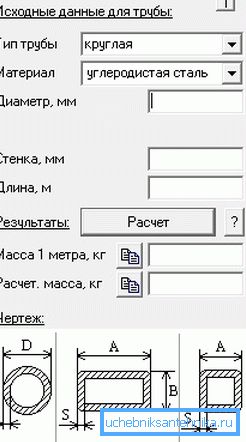

Інтерфейс калькулятора, створеного для розрахунків пов'язаних з трубами

Варто зазначити, що подібного роду софт може розроблятися різними компаніями. Тому перш ніж починати його використовувати варто переконатися, що в ньому застосовується метрична система вимірювань. В іншому випадку можна отримати момент опору перерізу труби або інші дані в одиницях, які доведеться додатково обробляти.

Порада! Перш ніж використовувати подібні калькулятори, необхідно провести їх тестування, щоб переконатися в правильності проведення розрахунків. Деякі програмні продукти такого роду зібрані наспіх і не відповідають всім необхідним вимогам.

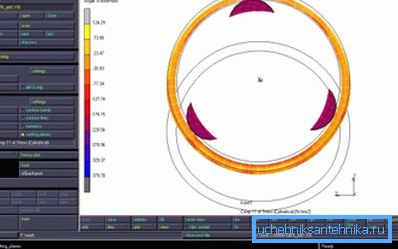

Деякі програми подібного плану створені для вирішення більш глобальних завдань і подібна функція у них йде в якості доповнення

область використання

Перш за все, отримані параметри застосовують для того, щоб встановити витрата води в трубі круглого перетину. Це дуже важливо при роботі з дорогими рідинами або газами, для яких і збирається трубопровід.

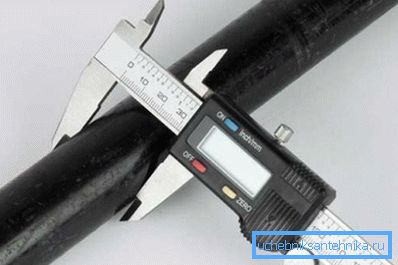

Для отримання точних даних необхідно використовувати якісний і точний вимірювальний інструмент

Вважається, що розрахунок кількості води по перетину труби найточніший і при відомій величині тиску можна отримати всі найнеобхідніші дані про систему. Це часто використовують на виробництві та при створенні охолоджувальних систем.
Якщо система створюється своїми руками в побутових цілях, то подібні параметри знати зовсім не обов'язково. Однак при розгалуженому водопроводі такі обчислення можуть стати в нагоді. (Див. Також статтю Розведення труб: особливості.)

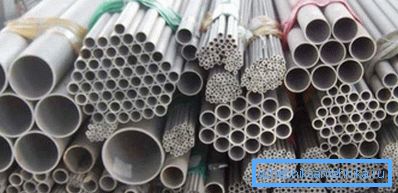

Існує просто величезна кількість подібних матеріалів з різним діаметром і товщиною стінок, що відразу ускладнює створення повноцінних зведених таблиць

Варто відзначити, що мало знати всі необхідні дані, а потрібно ще вміти їх застосовувати. Тому для складних проектів варто наймати фахівців, хоча їх ціна часом досить висока.
Необхідно сказати про те, що в певних випадках потрібно використовувати матеріали зі строго визначеною площею перетину. Цього вимагає інструкція по монтажу, грунтуючись на характеристиках точок споживання або необхідних кінцевих характеристиках всієї системи. (Див. Також статтю Система каналізації: особливості.)

Порада! Більшість робіт, які передбачають використання труб, ґрунтуються на певних стандартах і ГОСТах. Тому перед початком проектування, варто детально вивчити всі необхідні параметри і підібрати відповідне обладнання.

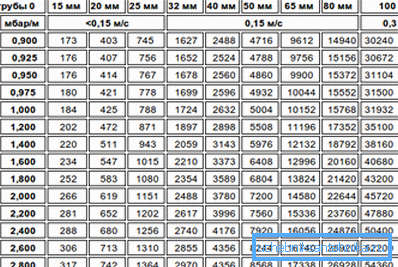

Використовуючи отримані дані можна визначати пропускну здатність і навантаження, які припадають на систему

висновок

Вивчивши детально відео в цій статті можна отримати більше інформації про цей матеріал і методику визначення його габаритів. Також беручи до уваги статтю, яка приведена вище, варто зробити висновок про те, що краще відразу запастися відповідним програмним забезпеченням, ніж виробляти всі розрахунки самостійно.
