Правильний димохід - висновок труби через дах

У будинках, де облаштована піч, існує необхідність спорудження димоходу - конструкції, що виконує роль витяжної системи. Дуже багато господарів заміських будинків, намагаючись стежити за естетичну складову, забувають про функціональність і ефективності димоходу. У даній статті ми постараємося вказати на основні моменти, які допоможуть вам правильно прокласти трубу через покрівлю вашого будинку.

Визначення допустимого піднесення

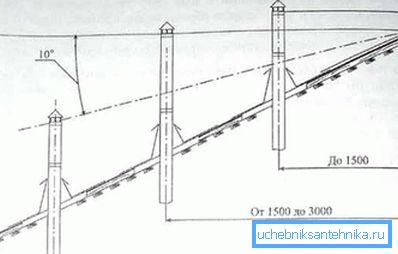

Перед тим як правильно вивести трубу через дах необхідно визначити для неї оптимальну висоту:

• Піднесення більш ніж на метр негативно позначається на зовнішньому сприйнятті такої споруди, багато в чому це пов'язано з необхідністю встановлення додаткового кріплення.
• Димохід, розташований нижче рівня коника, не володіє достатньою тягою, яка безпосередньо залежить від висоти вентиляційного каналу. Пов'язано це з тим, що атмосферний тиск у районі камери горіння перевищує тиск повітряного стовпа над рівнем даху.

Тобто з попереднього правила випливає, що чим вище буде труба, тим краще буде тяга. Але так як перший варіант (високого розташування димоходу) не підходить з естетичних міркувань, то напрошується висновок - оптимальне піднесення над коником не повинно перевищувати півметра.

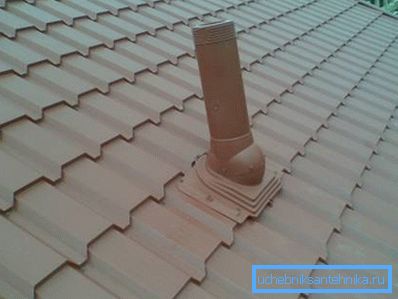

Примітка! Найкраще монтувати трубу якомога ближче до коника, таким чином, досить підняти її на 14-20 см, щоб домогтися найкращого результату. Не рекомендується робити висновок безпосередньо посеред коника, так як це ускладнює монтажні роботи.

Робочий процес - поетапна технологія

Напевно вам цікаво, чи можливо облаштувати якісну і надійну вентиляцію (димохід) власноруч і при цьому заощадити не тільки гроші, але і час - наша відповідь позитивний. У нижчевикладених розділах буде описана детальна інструкція на підтвердження того, що даний процес можливий для самостійного освоєння.

Етап перший - підготовчий

Спочатку слід підготувати все необхідне для подальших робіт:

• Придбати трубу, якщо немає в наявності, і вогнезахисний матеріал.
• Кріпильні матеріали.
• інструмент:

• Будівельний рівень.
• Зварювальний апарат - в тому випадку, якщо трубу доведеться стикувати.
• Шуруповерт.
• Молоток.
• Лобзик і болгарку.
• Дерев'яний брус.
• Оздоблювальний матеріал.

До відома! Креслення необов'язково повинен бути професійним, головне вказати в ньому всі основні моменти: діаметр і висоту димаря, комунікації, які необхідно буде обходити і т.д.

Етап другий - підготовка покрівлі

Тепер переходимо до процесу, де вже потрібно працювати своїми руками:

• Для початку на даху відміряє відстань від будь-якої кроквяної балки, яке становить півметра плюс діаметр вентиляційної труби.
• Споруджуємо в зазначеному місці ще одну балку, щоб підвищити стійкість покрівлі.
• За допомогою звичайного виска з центру виміряного відстані відміряє точку на підлозі горищного приміщення або мансарди.

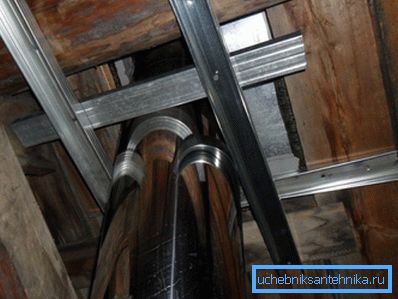

• Навколо цієї точки кріпимо вертикальний і горизонтальний брус так, щоб до труби (її центр - виміряна точка) від кожного краю була рівна відстань.

• Свердлимо наскрізь дірку в зазначеному місці, щоб на стелі першого поверху утворився отвір. За планом це повинно бути точно над піччю або за півметра від цього місця.

Примітка! Висновок вентиляційної труби на дах краще здійснювати строго вертикально, це дозволяє витримати ефективну відкачування чадного газу з приміщення.

В результаті у нас повинен вийде посилений короб всередині якого буде прокладений димохід. При цьому його слід монтувати тільки в горищному-мансардному приміщенні, в житловій кімнаті трубу досить облагородити оздоблювальними матеріалами.

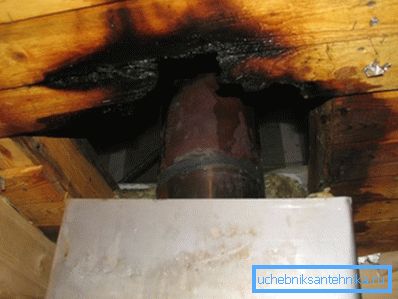

Короб необхідний для безпечної роботи вентиляційної системи, яка нерідко нагрівається до критичних температур - захист як для живуть в будинку, так і для займистих матеріалів.

Етап третій - наскрізний отвір

Тепер перейдемо до підготовки певного місця для проходу вентиляційної труби в стелі першого поверху / підлозі горищного приміщення:

• У тому випадку, якщо перекриття викладено з дерева, то можна вирізати коло необхідного діаметра за допомогою бензопили. Нагадуємо, що до діаметру самої труби необхідно додати по 15-20 смс кожного боку.
• Якщо ж працювати належить з бетонною плитою, то в цьому вам допоможе довгий бур і перфоратор - інструментом висвердлюється безліч отворів по колу. Вельми знесилений шматок плити вибивається кувалдою.

Переходимо до розтину покрівлі. Найбільш оптимальний варіант - коли покрівельний матеріал ще не укладений, але це можливо тільки в тому випадку, якщо будинок знаходиться на етапі будівництва.

Ми ж будемо розбиратися з процесом установки димоходу вже після здачі об'єкта в експлуатацію:

• Перед тим як вивести трубу через дах з профнастилу надрезаем матеріал таким чином, щоб його можна було відігнути і залишити в такому положенні на деякий час.
• Якщо ж доведеться зіткнутися з черепицею, то залишається зробити лише частковий демонтаж в тому місці, де за планом буде виходити труба (з невеликим запасом).

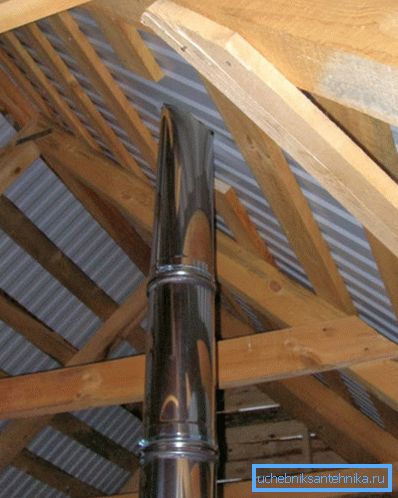

• Тепер, коли у нас утворився наскрізний отвір, можна вставляти вентиляційну трубу в «дірку» на даху.
• Фіксація самого димоходу здійснюється шляхом установки розбірних хомутів, які в свою чергу кріпляться до зведеного нами захисному короба.
• Отвір на даху, з боку горища, закриваємо азбестовим листом, який не нагріватиметься.
• Тепер, використовуючи парову плівку, кріпимо її до стінок короба для труб за допомогою меблевих скоб.

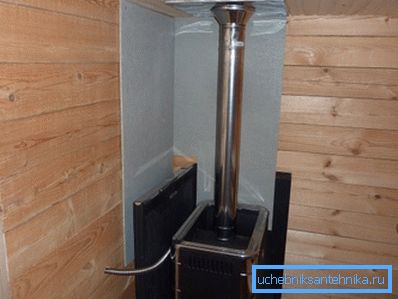

• З'єднуємо вільний кінець труби з піччю, краще для цього використовувати зварювальний апарат, даний метод забезпечує герметичність з'єднання. Можна використовувати і з'єднувальний хомут, але тут все залежить від ідеальної форми виробів - якщо немає дефектів, то і герметичність буде гідною. (Див. Також статтю Металеві хомути для труб: особливості.)

Зверніть увагу! Ще один необхідний елемент для якісного з'єднання - кожух, який одягається поверх стику труби і печі. Його слід встановлювати також і на протилежному кінці труби, яка височить над покрівлею.

особливості монтажу

В даному розділі ми вкажемо на деякі важливі моменти робочого процесу, про які нерідко забувають початківці будівельники:

• Використовувати бу труби з невеликими ушкодженнями не рекомендується. Багато фахівців можуть стверджувати, що нічого страшного в незначних тріщинах немає, але не варто цьому вірити. Пару років такий виріб протримається, але потім можуть виникнути труднощі, і буде потрібно ремонт. Тому краще завищена ціна цілої і нової труби, ніж дорогий демонтаж кожні два-три роки.

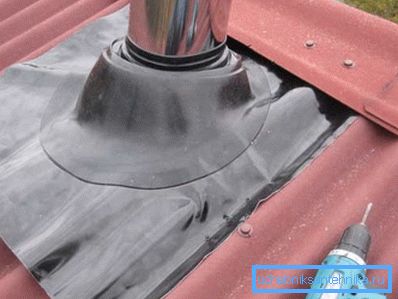

• Порушуючи цілісність покрівлі, будьте готові до того, що при перших холодах проявиться низька якість герметичності з'єднання. Щоб уникнути цієї проблеми -використовуйте всі підручні теплоізоляційні матеріали і герметики.

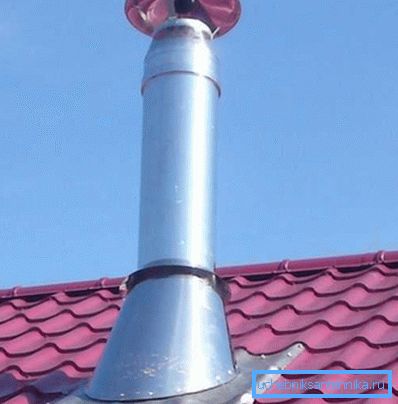

• Рекомендуємо прикрити кінець труби, що підноситься над коником покрівлі «парасолькою», що запобігає потраплянню атмосферних опадів в димохід.

висновок

Тепер ви знаєте, як власноруч організувати в готовому будинку вентиляційну систему, яка буде виводити на вулицю відходи горіння. І, як бачите, нічого складного в цьому немає, всі матеріали та інструменти легко придбати, а часу на робочий процес ви витратите не більш двох-трьох діб.

У представленому відео в цій статті ви знайдете додаткову інформацію з даної теми.
