Пропускна здатність труби водопроводу

Перш ніж говорити про те, яка пропускна здатність труби в залежності від діаметра і інших параметрів, давайте з'ясуємо, що означає взагалі це поняття. Говорячи сухою мовою визначень, це здатність пропускати певний обсяг рідини за фіксований відрізок часу. У нашому випадку це скільки літрів води може пройти через систему за 1 хвилину.

Як можна розрахувати

Варіантів як розрахувати пропускну здатність труби, на даний момент існує кілька. За допомогою математичних формул, взявши дані з спеціалізованих таблиць і вдавшись до допомоги інтернет програм (читайте також статтю Популярні способи з'єднання труб - детальний огляд).

Але в будь-якому випадку вам знадобляться вихідні дані.

• Як мінімум вам потрібно хоча б приблизно знати протяжність лінії, чим довше траса, тим більший діаметр системи буде потрібно.

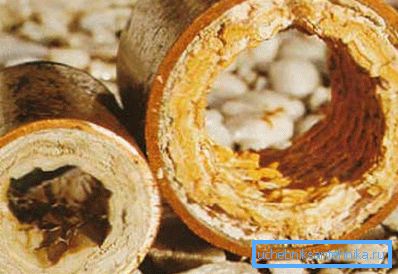

• Не менш важливим зараз є матеріал, з якого виготовляється система. Поширені в минулому сталеві водопроводи мають великий опір, плюс такі системи схильні до заростання, в результаті чого діаметр, з часом, буде зменшуватися. Полімерні матеріали більш прогресивні і практичні, на пластиці наліт не затримується і гладка поверхня не створює перешкод.
• Виконуючи розрахунок пропускної здатності труби, важливо знати кількість точок водоспоживання, причому потрібно враховувати яка кількість з них можуть теоретично бути включені одночасно. Адже мало кому може сподобатися ситуація коли при включенні води на кухні, вона автоматично зникає в інших місцях.
• До обов'язкового переліку даних також можна додати середній тиск в системі водопостачання.

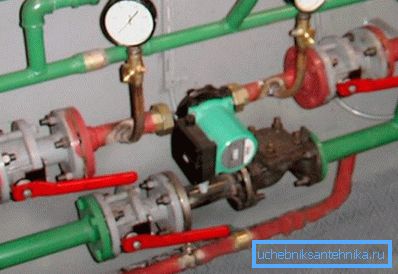

Важливо: не менше важливим є дотримання норм монтажу системи. Адже при недотриманні кута нахилу або надмірній кількості поворотів і запірних механізмів, енергетичні витрати зростають і пропускна здатність зменшується.

Відразу скажемо, що розрахунок пропускної здатності водопровідної труби за допомогою математичних формул заняття досить складне. Для отримання точних значень необхідно володіти глибокими професійними знаннями, крім того дані для виконання розрахунку в будь-якому випадку потрібно буде брати зі спеціальних таблиць. Для ясності, на фото нижче ми даємо приклад вирішення такого завдання.

Зараз розроблений цілий ряд таблиць, в яких вказані досить точні дані за обсягом рідини здатної пройти за одиницю часу, наприклад, таблиці Шевельова. У цих матеріалах можна знайти дані не тільки по сталевих систем, але також дані викладки по всім існуючим матеріалами, з яких можуть монтуватися водопроводи.

Перш за все, це всі види полімерів, кольорові метали, скло та навіть асбоцемент. На фото нижче дан приклад такої таблиці.

Але в наш прогресивний століття найдоступнішими можна сміливо вважати спеціальні програми в інтернеті, це так звані онлайн калькулятори. Складаються вони таким чином, щоб будь-яка людина зміг, не напружуючись швидко отримати потрібну йому інформацію. Інструкція вимагає лише своїми руками внести задані параметри і ви відразу отримаєте точний результат.

Порада: можна зробити ще простіше, зараз практично в будь-якому нормальному будівельному магазині, за умови закупівлі у них матеріалів, вам із задоволенням зроблять розрахунок пропускної здатності трубопроводу.

Як підібрати потрібний діаметр

Діаметр водопроводу вважається однією з головних характеристик, так як порахувати пропускну здатність труби, для забезпечення нормальної роботи системи без цих даних неможливо. Ви можете змонтувати систему з будь-якого матеріалу, але головним показником все одно буде діаметр.

Якщо ви в прагненні заощадити візьмете труби меншого діаметру, то при проходженні через них рідина буде викликати завихрення, на мові професіоналів турбулентність. Це явище характеризується дрібною вібрацією і підвищеним шумом. В результаті з'єднувальні елементи системи і самі труби будуть швидко виходити з ладу.

Середнє значення швидкості руху води в системі, яке прийнято враховувати при розрахунках, складає близько 2-х метрів в 1 секунду. Але крім цього, як згадувалося раніше, велике значення має протяжність водопровідної системи.

Залежність діаметра від протяжності

• За умови стабільного тиску в муніципальному водопроводі, для монтажу траси протяжність, якій знаходиться в районі 10м, цілком достатньо діаметру 20 мм. Більш того, в приватному будівництві, при розумній кількості точок водоспоживання, це перетин вважається оптимальним.
• Для траси, розмір якої може досягати двадцяти метрів, вже рекомендується використовувати перетин 25 мм.
• Системи протяжністю від 30, до 50м вимагають використання труб перетином 32 мм.
• Системи з внутрішнім перетином в 50 мм використовуються для водопроводів від 50, до 200м.
• Труби перетином в 100 мм використовуються для прокладки магістралей в приватному секторі або запітиванія розподільчої системи багатоповерхових будівель.

Також важливо врахувати кількість одночасно працюючих точок, прийнято вважати, що через один кран в будинку може проходити до 5 л води за хвилину. З цього значення слід розраховувати норми споживання на будинок або квартиру.

Точок водорозбору в будинку можна наставити як завгодно багато, але якщо кількість жителів невелика, то і розрахунок водоспоживання можна значно спростити.

Кілька слів про розмірності

Діаметр водопровідних конструкцій може позначатися різними значеннями. Люди далекі від сантехнічних термінів звикли все вимірювати традиційної метричної системою, в міліметрах, сантиметрах або в метрах. Але фахівці часто характеризують перетин труби в дюймах, тільки мідні і алюмінієві вироби завжди вимірюються в міліметрах.

Ми не будемо вдаватися в походження цієї класифікації, скажемо лише, що 1 дюйм прийнято вважати рівним 25,4 мм. У документації вони можуть позначатися лапками, так 1 = 25,4 мм. Проміжні перетину традиційно позначаються дробом, наприклад 1/2 - півдюйма (12,7 мм) або 3/4 - три чверті дюйма (19 мм).

На відео в цій статті показані приклади розрахунків.

висновок

Ціна на деякі види труб може бути досить високою, але зовсім не обов'язково економити на якості. Якщо правильно виконати розрахунок пропускної здатності трубопроводу, то можна змонтувати систему з допустимим перетином за прийнятні гроші (див.також статтю З'єднання труб: трубопроводи та металоконструкції).
