Проводка в трубах: технологія монтажу для забезпечення

У дерев'яних будинках, а також в будівлях, при спорудженні або обробці яких використовувалися легкозаймисті матеріали, фахівці рекомендують виконувати монтаж електропроводки в трубах.

Втім, дана технологія може бути застосована і при виконанні ремонту цегляних і бетонних будівель, тому її вивчення буде корисно майстрам в будь-якому випадку.

особливості методики

Переваги монтажу в трубах

Як ми відзначили у вступі, електропроводка в трубах прокладається тоді, коли необхідно захистити конструкції від можливого загоряння.

Втім, ця ситуація далеко не єдина, адже у даного рішення є й інші плюси:

• По-перше, трубчастий кожух (навіть найпростіший пластиковий, не кажучи про сталевому або мідному) добре захищає провідники від механічних пошкоджень. Це стосується як проводів, прокладених в товщі стіни, так і кабелів під підлогою, стелею і за фальш-перегородками.

Зверніть увагу! Дуже часто в трубах прокладають кабелі за межами будинку, які з тих чи інших причин не можна прибирати з поверхні під землю.

• По-друге, в трубі ізоляція провідника не відчуває експлуатаційних навантажень і не піддається впливу агресивних зовнішніх факторів, в першу чергу вологи. Та й від щурів, які досить часто «організовують» замикання, такий монтаж захищає непогано.

• Нарешті, використання пустотілих трубчастих каналів дозволяє легко демонтувати і замінювати пошкоджені провідники. При цьому не доводиться знімати обробку і розкривати товщу стіни: досить просто відкрити найближчу розподільну коробку.

Природно, всі ці переваги можна реалізувати лише за умови правильного підбору труб і якісно проведеного монтажу всієї системи.

вибір матеріалу

Для укладання прихованої проводки всередині трубчастих каналів можуть використовуватися найрізноманітніші матеріали. У кожного з них є як переваги, так і недоліки, і головні з них ми постаралися проаналізувати в таблиці нижче:

Потрібно відзначити, що вся вищенаведена інформація справедлива в першу чергу для звичайних труб.

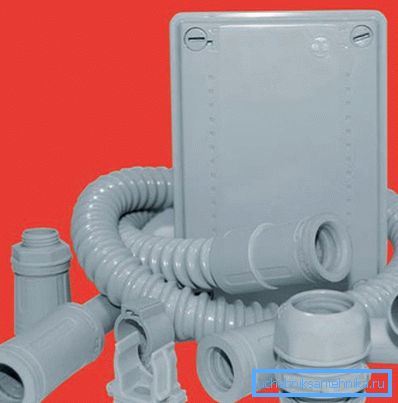

У той же час сьогодні для прихованої і напівприхованою прокладки активно застосовуються гофровані моделі:

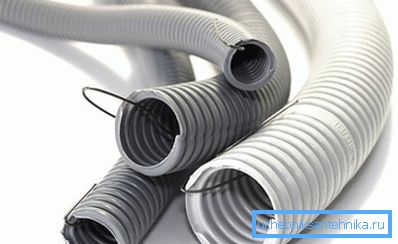

• Для пластикових різновидів гофрована форма забезпечує істотне підвищення механічної міцності. Це відбувається за рахунок зміни геометрії поперечного перерізу - межі гофрованих частин виступають в якості ребер жорсткості.

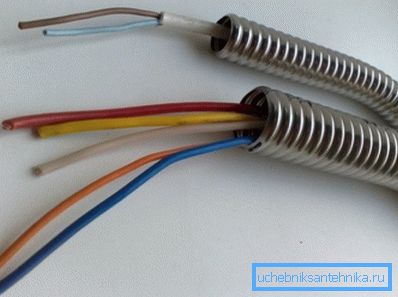

• Сталеві гофороканали також мають перевагу перед цільними трубами: використання стінок особливої ​​форми дозволяє полегшити конструкцію без погіршення механічних характеристик шляхом зменшення товщини металу.

Зверніть увагу! Також ці кожухи легко гнуться із застосуванням мінімального набору інструментів, що істотно спрощує монтаж. Та й вартість розводки знизиться, оскільки для оформлення поворотів не доведеться купувати спеціальні фітинги.

• Ідеальним же рішенням з точки зору надійності, простоти облаштування та економії коштів є сталеві гофровані труби в захисній пластиковій оболонці. Їх використання дає можливість змонтувати розводку в найкоротші терміни, при цьому дроти всередині каналів будуть надійно захищені як від пошкоджень, таки від вологи.

 послідовність прокладки

Підготовчі роботи

Отже, всі матеріали придбані, можна приступати до монтажу. І тут варто почати зі складання плану.

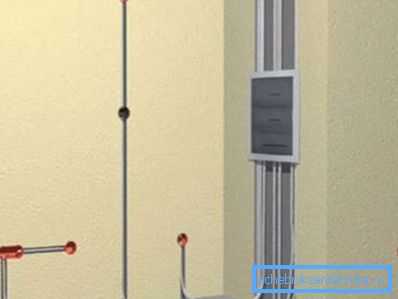

Для початку на стіни наносимо розмітку, по якій буде вестися прокладка.

При цьому варто дотримуватися ряду правил:

• По-перше, чим менше поворотів буде містити траса, тим простіше буде при необхідності виконувати заміну провідників.
• По-друге, ділянки з двома або більше вигинами труби потрібно робити не довше 5 метрів - з тих самих міркувань.
• Максимальний кут повороту - 90⁰. Якщо робити більш круті вигини, при спробі протягання практично будь-який кабель буде застрягати.

Порада! Гнути варто тільки тонкостінні металеві та гофровані кожухи. Товстостінні сталеві, а також пластикові труби краще з'єднувати за допомогою фітингів, стежачи за тим, щоб з внутрішньої сторони не формувалися задирки, які можуть стати причиною пошкодження ізоляції.

• Щоб при ремонті нам не доводилося щоразу шукати проводу шляхом свердління декількох отворів в стінах, все горизонтальні ділянки краще прокладати на одному рівні. Або ж зробити ще простіше, уклавши їх в товщі статі.
• Також бажано мати у своєму розпорядженні кабель-канали на видаленні від опалювальних труб, інакше проводка в мідній трубі також кабелі в тонкостінних трубках зі сталі або латуні будуть нагріватися.

Штроблення стін

Накресливши на поверхнях основні лінії і відзначивши місця установки вимикачів / розеток, приступаємо до роботи.

У випадку з дерев'яною будівлею трудомісткість буде невелика (можна просто приховати кожухи під обшивкою), а ось в цегляних або бетонних стінах доведеться прорізати штроби:

• Для початку робимо поглиблення для установки розподільних коробок, розеток і вимикачів. Вони повинні мати достатні розміри для монтажу цих деталей врівень з поверхнею стіни.

Зверніть увагу! Інструкція забороняє приховувати кришки розподільних блоків під штукатуркою або обшивкою.

• Потім за допомогою перфоратора з долотом або спеціального штроборізи формуємо в стінах канали для закладки труб.
• На останньому етапі просвердлюємо отвори, через які комунікації будуть проходити з однієї кімнати в іншу.

Порада! При роботі з перфоратором або штроборезом необхідно дотримуватися правил техніки безпеки та охорони праці. Так що наявність пластикових окулярів і респіратора для захисту від пилу є обов'язковим, та й шумоізоляційні навушники зайвими не будуть.

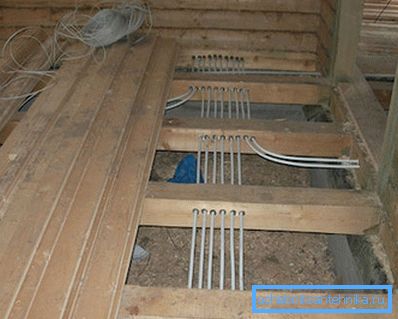

• При укладанні кабелів в товщі статі на лагах передбачаємо в опорних конструкціях пази, в яких потім будуть прокладені труби з провідниками.
• Вибираючи розміщення таких пазів, стежимо, щоб на елементи не впливало зайвий тиск, тобто розміщуємо їх нижче рівня підлоги мінімум на 10-15 мм.

Встановлення обладнання

Після цього приступаємо до монтажу всіх деталей нашої електромережі:

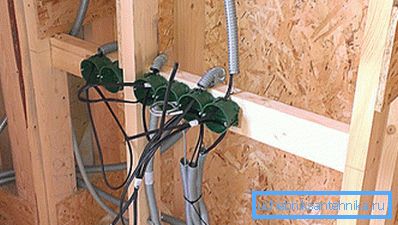

• Спочатку встановлюємо розподільні коробки. Бажано брати металеві, але в ряді випадків досить і більш дешевих пластикових - аби їх розмір дозволяв розмістити всередині все з'єднання проводів.
• Точно так же монтуємо подрозетники і пластикові "стакани" для установки вимикачів.

Порада! У всіх цих пристроях необхідно попередньо видалити кришки зі спеціальних отворів для закладу проводів.

Далі переходимо до прокладання самих труб. Як ми зазначали вище, можна використовувати різні матеріали, однак вони повинні забезпечувати достатню механічну захист і термостійкість. Наприклад, для сталевих труб товщина стінки має обиратися згідно з такими вимогами:

При прокладанні труб може використовуватися дві технології:

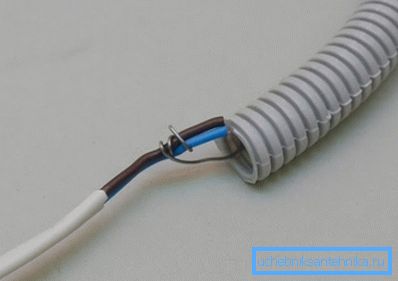

• У першому випадку в кожух заводиться так звана протяжка - полімерний шнур або тонка сталевий дріт з високою еластичністю. За допомогою цих елементів ми зможемо затягнути в трубу необхідні нам провідники.

• У другому випадку провід відразу закладаємо в трубу, залишаючи невеликий запас на з'єднання в розподільній коробці.

Обидві методики досить легко реалізуються своїми руками, тому вибір багато в чому визначається вашими особистими уподобаннями, а також конкретної робочої ситуацією. Однак перший спосіб все ж є кращим, особливо якщо ми плануємо провести кілька проводів різного перерізу.

• Труби з заведеними протяжками або кабелями укладаємо в штроби або розміщуємо між брусами обрешітки.
• Фіксуємо всі деталі, використовуючи або хомути на анкерах (для цегельних і бетонних конструкцій), або спеціальні металеві кліпси (для дерева).
• Приєднуємо кінці труб до розподільних коробок, а також до підрозетників і підстав для вимикачів.

Порада! Якщо проводка монтується у вологому приміщенні, то все стики і місця з'єднання варто загерметизувати, щоб уникнути попадання вологи і короткого замикання проводів.

• Окрему трубу прокладаємо для підключення до щитка і лічильнику.

Прокладка і підключення

Сама трудомістка частина робіт на цьому закінчується.

Однак розслаблятися не слід - нам належить максимально акуратно завести дроти и кожухи виконати підключення:

• Використовуючи протягання, укладаємо кабелі в трубах, виводячи кінці в розподільні коробки і підрозетники.

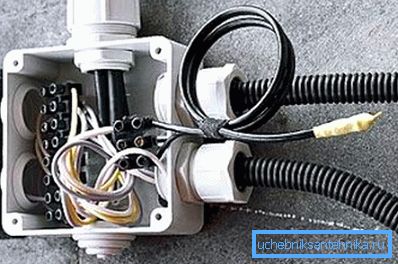

• При необхідності з'єднуємо провідники, використовуючи скручування або (що і безпечніше, і зручніше) спеціальні клемні колодки. Всі місця з'єднання ретельно ізолюємо.

Зверніть увагу! З'єднання двох проводів всередині труби категорично заборонено. Всі контакти необхідно організовувати тільки на ділянках, до яких є доступ.

• Виведені дроти приєднуємо до клем вимикачів і розеток.
• Після завершення робіт перевіряємо опір ізоляції. Робиться це для того, щоб з'ясувати, чи не була порушена її цілісність при монтажі системи.

Якщо при формуванні каналів використовувалися металеві елементи, то для забезпечення електробезпеки в разі пробою ізоляції також варто підключити заземлюючий контур.

завершення робіт

Завершуються роботи по досить простою схемою:

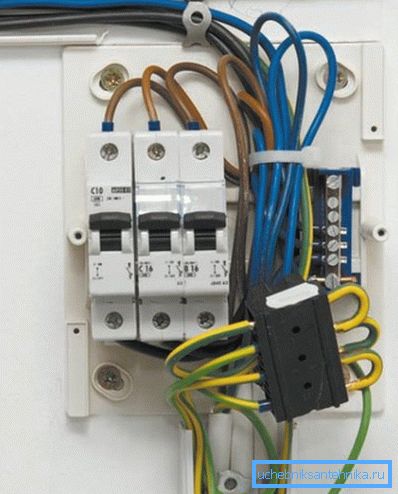

• Проводку підключаємо до розподільного щитка через автомати захисного відключення (УЗО).
• Використовуючи мультиметр, перевіряємо параметри прокладених кабелів в пошуках можливих розривів, замикань і інших неполадок.
• Виконуємо тестове підключення електроприладів до розеток, перевіряємо вимикачі.

Якщо все в порядку - приступаємо до оздоблювальних робіт:

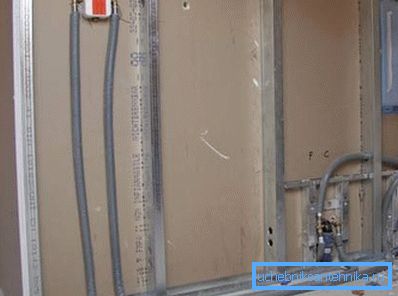

• Каркас із закладеними трубами обшивають дошками або гипроком.
• Штроби замазуємо цементним розчином, після висихання якого вирівнюємо стіни штукатуркою.

Зверніть увагу! В обох випадках розподільні коробки потрібно залишити вільними для доступу з метою ревізії і ремонту.

• На розетки і вимикачі надягаємо декоративні накладки.
• Пол з прокладеними кожухами заливаємо цементно-піщаною стяжкою.

Починати користуватися такою системою можна ще до завершення обробки, оскільки труби будуть надійно захищати електропроводи від будь-яких впливів.

висновок

Монтаж електропроводки в сталевих трубах, а також використання для облаштування комунікацій гофрованих кожухів з технополімера дозволяють вирішувати найширший спектр завдань. Використовуючи дану методику, ми не тільки захистимо провідники від механічних пошкоджень, а стіни конструкції від можливого загоряння, але і істотно полегшимо собі життя при ремонті або модифікації проводки.

Відео в цій статті допоможе освоїти основи монтажу таких систем, так що новачкам варто вивчити його особливо уважно.
