Розтруб каналізаційної труби - особливості з'єднання

Розтрубне з'єднання є найбільш поширеним способом зчленування каналізаційних труб. Воно забезпечує досить простий монтаж трубопроводу і герметичність стиків. Далі ми докладніше розглянемо особливості та види розтрубного з'єднання.

Загальні відомості

Важливу роль в надійності каналізаційної системи грає якість стиків всіх елементів трубопроводу. Від того, наскільки вони міцно з'єднані, залежить можливість прориву системи. Шлюб з'єднання, навіть у вигляді самого незначного задирки, призведе до появи нальоту в цьому місці і поступового зниження пропускної здатності трубопроводу, аж до повного закупорювання.

В цьому плані розтрубне з'єднання себе добре зарекомендувало, тому застосовується протягом багатьох років. Його принцип заснований на тому, що розтрубна каналізаційна труба з одного свого боку має розширення, яке є посадковим місцем для іншої такої ж по діаметру труби.

Для забезпечення герметичності стиків їх ущільнюють. Залежно від типу матеріалу, з якого виконані труби, спосіб герметизації може бути різним. Тому далі докладніше ознайомимося з технологіями розтрубного з'єднання різних видів труб.

ПВХ труби

ПВХ і інші пластикові труби можуть зістиковуватися двома способами:

Тепер детальніше розглянемо особливості кожного виду монтажу.

З'єднання з використанням гумового кільця

Даний спосіб монтажу є найбільш поширеним для пластикових каналізаційних систем. Сенс його полягає в тому, що гумове кільце розташовується в спеціально виконаному внутрішньому пазі.

Кільце виконує відразу кілька функцій:

• Ущільнення з'єднання;
• Функцію стопорного кільця;
• Частково компенсує розбіжність осей з'єднувальних елементів.

Інструкція по з'єднанню труб і фасонних елементів даними способом виглядає наступним чином:

• В першу чергу треба очистити від сміття і піску кільце ущільнювача, стінки розтруба і кінець труби зі знятою фаскою. Якщо фаска відсутня, її необхідно виконати монтажним ножем або напилком, як показано на схемі.
• Далі, щоб не пошкодити під час монтажу кільце ущільнювача, область стиків слід змастити гліцерином, силіконовою змазкою або милом, але не маслами.

• Потім, з'єднавши елементи, слід зробити відмітку олівцем крайнього положення.
• Далі, орієнтуючись по позначки, треба назад витягнути трубу на 9-11 мм. Цей зазор призначений для компенсації температурного розширення елементів системи і запобігання внутрішньої напруги. Наприклад, поліпропіленовий трубопровід може подовжуватися до 5 мм на один метр.

Так як фасонні елементи короткі, при їх монтажі, зазори можна не виконувати.

• На завершення роботи стики потрібно промазати герметиком.

Зверніть увагу! Нерівномірне деформація ущільнюючого кільця призведе до розгерметизації з'єднання і, як наслідок, до протікання. Тому необхідно стежити, щоб на складових ділянках викривлення осі не перевищувало товщину стінки на метр трубопроводу.

У деяких випадках виникає необхідність з'єднати пластиковий трубопровід з чавунним. У такій ситуації використовують спеціальний перехідник, який має подвійну гумову прокладку.

клейове з'єднання

Виконати своїми руками клейовий монтаж досить просто.

Порядок дії виглядає наступним чином:

• На рівну ділянку труби наноситься спеціальний клейовий склад.
• Потім клеєм обробляється розтруб.
• Далі елементи стикуються і сильно стискаються.
• Через деякий час клей твердне і стик стає герметичним.

Такий спосіб зчленування трубопроводу застосовується рідше. Слід зазначити, що клейові стики погано витримують поперечні навантаження.

чавунні труби

Чавунні каналізації останнім часом застосовуються дуже рідко, так як ціна матеріалу досить висока. Крім того, вони володіють великою вагою, в результаті чого їх демонтаж та монтаж є досить складною роботою.

Однак, якщо, наприклад, чавунна каналізація в квартирі в цілому в хорошому стані, за винятком будь-якого одного елемента, має сенс просто його замінити новою деталлю. В цьому випадку для забезпечення герметичності стиків виконується зачеканення розтрубів каналізаційних труб.

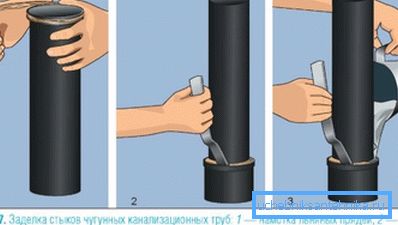

Здійснюється дана операція наступним чином:

• В першу чергу елементи трубопроводу з'єднуються.
• У що з'явився зазор між розтрубом і стінками труби забивається шнур, оброблений спеціальними водостійкими просоченнями. Ця операція виконується за допомогою дерев'яної лопатки і молотка. Таким способом заповнюється 2/3 простору стику.
• Далі точно також забивається звичайна клоччя, не оброблена якими-небудь просоченнями. Її використання необхідно для того, щоб забезпечити хорошу адгезію з цементом.
• Після цього цемент марки М300 розлучається з водою в співвідношенні 1: 9 і наноситься поверх клоччя. Розчин при цьому потрібно добре утрамбувати.
• На завершення роботи стик слід обмотати мокрою ганчіркою, щоб запобігти розтріскування цементу в процесі застигання.

Порада! Незважаючи на те, що подібний монтаж вважається роз'ємним, виконати демонтаж, не пошкодивши трубопровід, найчастіше буває дуже складно. Расчеканіваніе виконується за допомогою викрутки або стамески. Крім того, щоб роз'єднати труби, місце стику розігрівають паяльною лампою.

Ось, мабуть, і всі основні особливості розтрубного монтажу трубопроводу.

висновок

Ми розглянули основні варіанти якісного розтрубного монтажу трубопроводу і їх особливості. Якщо не порушувати ці технології, з'єднання вийдуть надійними і довговічними. До того ж, самостійно їх виконати абсолютно не складно.

З відео в цій статті можна отримати додаткову інформацію з даної теми.
