Що можна зробити з профільної труби: застосування

Для монтажу несучих каркасних конструкцій, для декоративних решіток та огорож і навіть для транспортування рідин і газів може застосовуватися трубний профіль різного перетину. Причому його дуже легко обробляти своїми руками в домашніх умовах.

Конфігурація перетину полого профілю може бути різної геометричної форми - це коло, овал, квадрат, прямокутник і паралелограм. А його виробництво може бути або електрозварні, або безшовним, і від цього в основному залежать його механічні якості.

Зараз ми поговоримо більш докладно про самих матеріалах, про те, що з них можна зробити, а також продемонструємо вам відео в цій статті.

трубний профіль

виробництво

Примітка. Трубний профіль виготовляється з низьколегованої і листової вуглецевої сталі, яка для цього надходить в рулонах (такі заготовки називаються штрипсами) по ГОСТ 8645-68 (зміни і доповнення - 01.07.2010).

• Як вже було відмічено, продукція може вироблятися з штрипсів на гибочном верстаті, де листу надають потрібну форму, наприклад, прямокутника або квадрата. Після чого краю стискаються за допомогою вальців, і шов проваривается або в середовищі захисних газів, або індукційної зварюванням (в залежності від призначення). Такий варіант не має велику механічну міцність, але зате каркас двері з профільної труби такого типу вийде чудовим. Також така продукція хороша для огорож.
• Крім того, на прокатний стан може подаватися готова кругла труба, яка в процесі прокату обжимается валками потрібної форми і розміру. В результаті виходить необхідне для даної продукції перетин (прямокутник, квадрат, паралелограм). Такий тип обробки має на увазі два методи - холодне або гаряче деформування. Безумовно, другий спосіб більш якісний, так як після нагрівання може проводитися продаж металу (поступове охолодження емульсією), що знімає внутрішнє напруження, і профіль не деформується при транспортуванні, зберіганні і обробці.

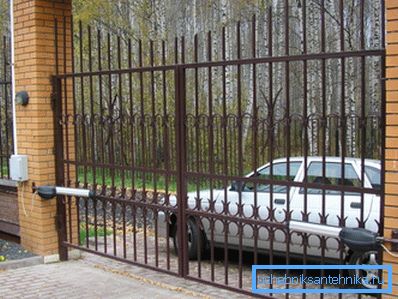

• Як ви розумієте, від способу виробництва залежить ціна і якість продукції, а ці параметри вже безпосередньо впливають на те, що з неї можна зробити - чи будуть це огорожі з профільної труби або її можна буде використовувати для транспортування теплоносіїв, наприклад, для опалювальних регістрів.

Область застосування

Незважаючи на те, що профіль може мати будь-яку форму, чомусь прийнято цим словом називати тільки овальне і чотирикутне перетин, хоча таким є і коло, але його просто називають трубою. Але справа не в назві, а в доцільності використання.

Такий конструкційний матеріал має досить малу вагу, але в силу своєї конфігурації має велику міцність на вигин. Наприклад, стілець з профільної труби буде набагато легше, ніж з арматури, але міцність його каркаса буде перевищувати аналогічну конструкцію з арматури.

Будь-яка конструкція вимагає певної планування і це не обов'язково повинна бути робота проектних дизайнерів - креслення навісу з профільної труби (або іншої споруди) на ділі може виявитися звичайнісіньким начерком на листку паперу.

Так, якщо зробити начерк того ж навісу, то можна буде правильно розрахувати відстань між профілями, визначивши тим самим їх кількість. Крім того, у вас з'явиться можливість прикинути, в якому місці ви б хотіли приварити елементи художньої ковки, якщо ви захочете урізноманітнити дизайн споруди.

Слід зазначити, що креслення лавок з профільної труби можуть сильно відрізнятися один від одного, так як ці конструкції мають різне призначення (місце експлуатації), різні розміри і різну форму.

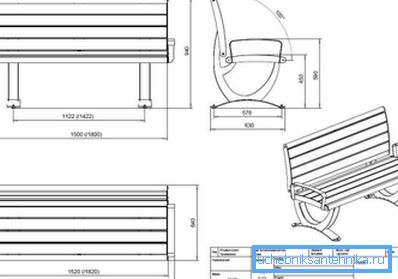

На верхній фотографії вашій увазі запропоновано креслення садової лавки зі спинкою, яку можна використовувати не тільки на заміській ділянці, але і в міському парку. Дана конструкція дуже зручна для відпочинку - спинка відкинута під кутом 100? - це дає можливість розслабити тіло для відпочинку.

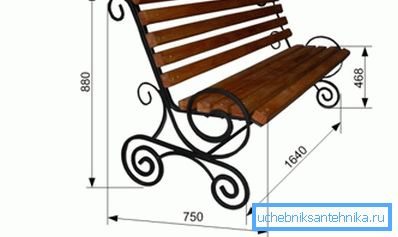

А на цьому фото ви бачите ще один схожий варіант садової лавки, але тут конструкція дещо ускладнюється - нижня частина каркаса з профільних труб зроблена з фігурно вигнутого профілю, хоча загальні розміри приблизно однакові.

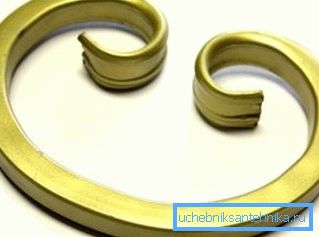

Малюнок декорації ніжок можна змінювати до нескінченності, але спіраль, це дуже зручний для монтажу варіант - його найлегше зробити, якщо нагріти профіль в ковальському горні, закрутити певне число витків, а потім відпустити довільним охолодженням, щоб зняти внутрішнє напруження у труби. Як бачите, конструкція виходить дуже красивою і в той же час досить надійною - стійкою до механічних навантажень.

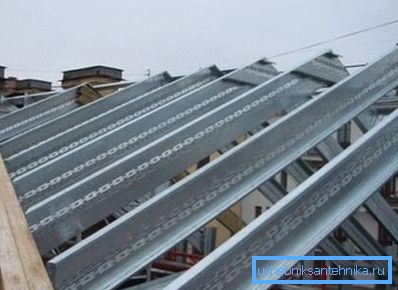

Металеві профільні крокви можуть використовуватися для виробничих цехів, гіпермаркетів, спортзалів або басейнів, словом, там, де потрібно перекрити велику площу. Для цього, як правило, застосовують профіль прямокутного перетину.

У домашніх умовах такі перекриття не використовуються - кроквяні ноги з такого матеріалу вийдуть занадто дорогими, та й потреби в такому запасі міцності теж не існує. Але для заміського ділянки можна зробити односхилий навіс з профільної труби, який буде служити захистом від дощу і сонця для тих же дров, або його можна використовувати, як місце відпочинку, якщо поставити там лавку.

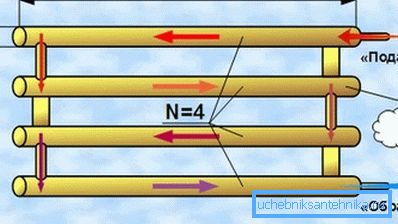

Дуже часто в підсобних приміщеннях, лазнях, спортзалах і виробничих цехах можна зустріти саморобні регістри з профільної труби, які обходяться набагато дешевше радіаторів і працюють за принципом змійовика. Для складання такої конструкції підійде будь-який перетин - коло, овал, квадрат або прямокутник - головне, це механічна міцність і якісний зварювальний шов на стикуванні елементів.

Примітка. Зверніть увагу, що для регістрів опалення з профільних труб не останню роль відіграє площа перетину і чим вона більше, тим більше води доведеться нагрівати, отже, витрати на енергоносії збільшаться. Самий підходящий варіант перетину для регістрів, це прямокутник 20X40 мм або 4060 мм, а також коло з діаметром 40-60 мм. Для збільшення потужності регістра краще збільшити кількість труб або їх довжину в одній конструкції, ніж вибирати їх з великим діаметром.

На сьогоднішній день дуже популярною стала двухкамерная піч булерьян або бреннеран, як її ще можуть називати. Це газогенераторних пристрій з камерою догорання палива - дим від згорілих дров потрапляє не в димар, а в другу камеру, де догоряють все дрібненькі частинки із залишків палива.

Тому, зараз досить актуальне саморобний булерьян з профільної труби, але при його складанні інструкція вимагає, щоб ці самі теплообмінні труби були, як мінімум, на 1/3 в паливній камері.

висновок

Сфера застосування такого конструкційного матеріалу досить обширна, наприклад, це можуть бути саморобні лісу з профільної труби, якими ви з успіхом можете користуватися в ремонтно-будівельних роботах. Або ж ви можете зробити лавку, табурет або стілець з профільної труби, який буде дуже до речі для альтанки або взагалі для використання на відкритому повітрі ... Успіхів!
