Що таке трубний дюйм і дюймова різьба

При позначенні трубних діаметрів використовують дюйми, причому, розмір трубного дюйма відрізняється від загальноприйнятого. Найчастіше у початківців майстрів це викликає плутанину. Далі ми розглянемо, що являє собою дана система обчислення, як вона перекладається в міліметри, а також що таке дюймова різьба.

Загальні відомості

Дюйм виявляєте одиницею виміру, яка існує вже протягом сотень років. Причому, за цей час вона неодноразово змінювалася.

Як приклад можна навести такі типи даної одиниці вимірювання:

• Віденська - 26,3 мм;
• Іспанська (pulgada) - 23,2 мм;
• Мексиканська - 23,3 мм.

Треба сказати, що цей список можна продовжувати до нескінченності, наприклад, в кожній з німецьких земель існувала власна одиниця виміру:

• Баварська;
• саксонська;
• прусська;
• Баденськая тощо.

Існували аналогічні заходи навіть в Китаї і Японії. Наприклад, китайський аналог становив 33,3 мм. Однак, 20 травня 1875 року у Франції була підписана міжнародна Метрична конвенція. Завдання цього договору полягала в забезпеченні однаковості міжнародних метрологічних стандартів.

Важливим зауваженням цього договору було визнання дюйма застарілої одиницею, яка не має нічого спільного до існуючої метричній системі. Причому МОЗМ рекомендувала якомога скоріше виключити цю обчислення з обігу там, де воно ще застосовувалося.

Дану рекомендацію дотрималися всіх країни за винятком США, де дана одиниця залишилася місцевої одиницею виміру. Це істотно ускладнило проходження вимогам МОЗМ в іншому світі.

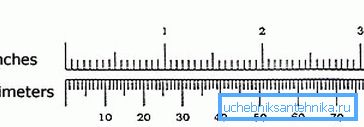

Так що ж являє собою ця одиниця виміру, і як її висловити в звичних нам одиницях виміру? У наш час при згадці даного терміна мається на увазі англійська міра довжини. Слід зазначити, що вона теж неодноразово змінювалася, проте, з 58-го року минулого століття вона становить 25.4 мм.

Називається він - «inch», а його загальноприйнятим знаком є ​​лапки. Наприклад, 15 означає 15 дюймів, тобто 38,1 см.

Особливості трубного дюймового обчислення

Переклад в метричну систему вимірювання

Якщо виробником вказано діаметр труби 1 дюйм, то при її вимірі виявиться, що результат не 25,4 мм. Тут як раз і починається плутанина у домашніх майстрів.

Якщо розглянути технічні характеристики такого виробу, то з'ясується, що його перетин дорівнює 33,249 мм. Справа в тому, що при позначенні труби в дюймах, мається на увазі її зовнішній діаметр, при цьому внутрішній відповідає 22,4 мм.

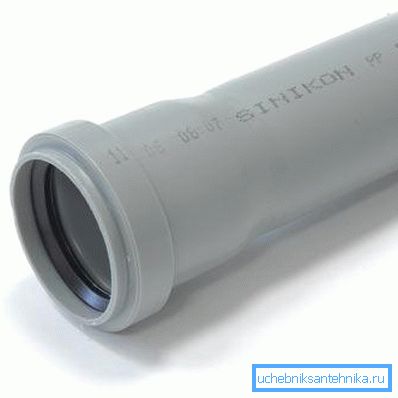

Звичайно, дана величина в деякій мірі є умовною, так як вироби мають різною товщиною стінок, відповідно, співвідношення їх діаметрів може бути різним. Однак, деякий одноманітність в даному питанні все ж існує. Таким чином, якщо перевести трубні дюйми в сантиметри - труба 2 має внутрішній діаметр ~ 5 см, а зовнішній 6 см.

Правда, слід мати на увазі, переводячи 2 дюйма в см - труба в дійсності навряд чи буде мати перетин 66,4 см. Причому, у виробів з різних матеріалів перетин в метричній системі може бути різним, що пов'язано з різницею в товщині їх стінок.

Тому, щоб не заплутатися в вимірах, краще скористатися даними з таблиць ГОСТів. Далі наведемо стандартний діаметр труби в дюймах і міліметрах:

Порада! Якщо під рукою немає довідкової літератури, перетин трубного вироби можна вимірювати штангенциркулем і таким чином отримати метричний значення.

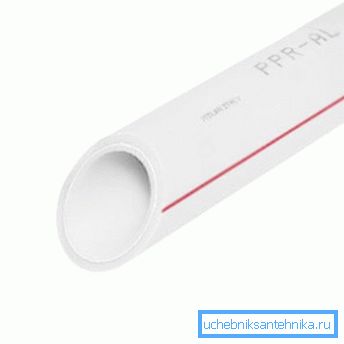

Таким чином, труба 1 дюйм в сантиметрах може мати перетин як 3,2, так і 3,35. У великих трубних виробах розбіг може бути ще більшим.

Звичайно, якщо трубопровід монтується з однакових деталей, то проблем ніяких не виникне. Але, якщо конструкція комбінується з деталями, виконаними з різних матеріалів, наприклад, сталь + пластик, то для правильного їх підбору необхідно звернутися за інформацією до таблиці. У довідковій літературі можна знайти діаметри самих різних типів труб.

Порада! Для прокладки внутрішніх побутових трубопроводів (водопроводів і газопроводів), найчастіше використовується труба 1 + 1 - 4 дюйма, 2 "і 3/4.

дюймова різьба

Найчастіше, говорячи про трубному дюймовому обчисленні, мають на увазі трубну (циліндричну) різьблення, яка має низку особливостей, в порівнянні з метричної. Її зазвичай нарізають на металеві трубні вироби, а також пластикові фітинги для труб, призначені для трубопроводів розбірного типу.

Треба сказати, що при монтажі трубопроводів різьбовим способом, (як правило, труба 1 1-2 дюйма - 6 "), обов'язково стануть в нагоді і знання про різьбі.

Основними її характеристиками є наступні параметри:

• крок - відстань між витками нарізки. Обов'язкова вимога до кроку - сталість на всьому різьбовому ділянці.
• Зовнішній діаметр - це відстань між двома верхніми протилежними точками, тобто розташованими на гребенях витків.
• Внутрішній діаметр - від зовнішнього відрізняється тим, що відстань вимірюється не від верхніх, а від нижніх точок витків.
• Висота профілю - різниця між зовнішнім і внутрішнім діаметром.

Природно, всі ці параметри вказуються в дюймах, а не в міліметрах. Але це не єдина особливість даної різьби.

Крім цього вона відрізняється від метричної наступними параметрами:

• Формою гребеня витка. Дюймова нарізка має «гострий» профіль на відміну від метричної.
• Параметри метричної різьби вказуються в міліметрах.
• Крок циліндричної нарізки вимірюється в нитках, тобто кількості витків (канавок) поміщаються на відрізку довжиною в 1 ". У побутових трубопроводах застосовується різьблення з таким кроком:

• 11 ниток - відповідає метрическому кроку в 2,31 мм;
• 14 ниток - відповідає метрическому кроку в 1,8 мм.

У деяких випадках при монтажі або ремонті трубопроводу може виникнути необхідність у вимірі параметрів різьблення. Зробити це своїми руками зовсім не складно, єдине, знадобиться спеціальний інструмент.

Зверніть увагу! Найчастіше зовнішній діаметр нарізки дорівнює перерізу труби.

Зовнішній діаметр можна дізнатися за допомогою штангенциркуля. Для визначення кроку витків зазвичай використовують калібр - інструмент у вигляді набору пилок.

Інструкція роботі з ним гранично проста:

• Пилочки прикладаються до різьби.
• Якщо зубчики пластинки співпадуть з різьбленням, треба подивитися, яке значення вказано на пластині, воно і буде кроком витків в міліметрах. Ціна такого інструменту цілком доступна, тому дозволити його собі може кожен домашній майстер.

Ось, мабуть, і всі особливості трубного діаметра і трубної різьби.

висновок

Дюйм є неточним позначенням діаметра труби, так як може відрізнятися в залежності від типу трубного вироби. Тому для отримання точного значення слід звернутися за відомостями до довідкової літератури, або скористатися вимірювальними приладами.

З відео в цій статті можна отримати додаткову інформацію з даної теми.
