Сортамент профільних труб: підбираємо матеріал за

При проектуванні каркасних будинків, малогабаритних архітектурних форм та інших конструкцій майстру дуже важливо досконально вивчити сортамент на профільну трубу. Вільне володіння цією інформацією дозволяє підбирати саме ті елементи, які за своїми габаритами будуть максимально відповідати поставленому завданню.

Нижче ми розповімо, на що потрібно звертати увагу при покупці сталевого профілю, а також наведемо приклади найбільш часто використовуваних різновидів.

Технологія виробництва

безшовна методика

Перш ніж вивчати сортамент профільної труби по ГОСТу, який є, за великим рахунком, довідковим документом, варто проаналізувати представлені на ринку різновиди даного матеріалу. І якщо зосередитися саме на технології виробництва, то виділяти потрібно всього два класи: безшовні і зварні профільні труби.

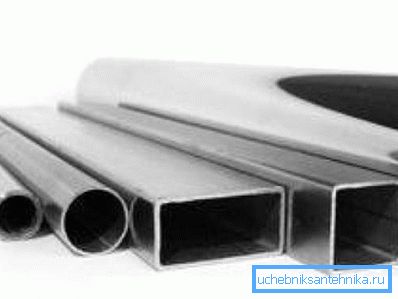

Вироби, вироблені за безшовною технологією, відрізняються монолітною структурою стінки, яка забезпечує трубі куди більшу міцність при тій же товщині металу. При цьому, природно, ціна матеріалу буде трохи вище.

Сам процес виготовлення багато в чому визначає і допустимі розміри, і експлуатаційні властивості:

• Як заготовки використовуються квадратні або прямокутні сталеві бруски. Як правило, для виробництва профільного прокату застосовуються високолеговані і нержавіючі стали.
• Брусок нагрівається в печі до температури, що перевищує рівень рекристалізації металу, після чого в ньому проробляється внутрішній отвір. Для формування цього отвору застосовують або прошивний верстат, або гідравлічний прес.

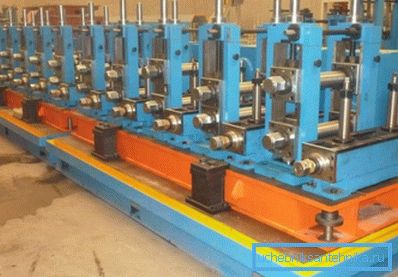

• Потім толстостенная гільза надходить на прокатний стан, де за допомогою вальців її стінки тоншають, а внутрішній перетин наводиться до номінального. У процесі прокатки деталь може додатково нагріватися (гаряча деформація) або поступово остигати (холодна деформація).

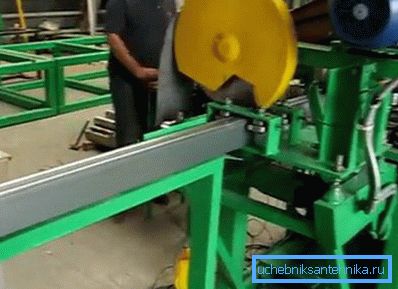

• По завершенню формування виконується фінішна обробка: відпустка, гарт, нанесення антикорозійного покриття і т.д .. Потім труби розрізають на окремі фрагменти згідно метражу.

Обов'язковим етапом також є контроль якості: перевіряється відповідність основних параметрів (перетин, товщина стінки і т.д.) нормативним величинам. В якості основного документа в даному випадку використовується сортамент профільної труби по ГОСТу 30245 2003, а також затверджений перелік допустимих відхилень.

зварна методика

За зварений технології труба виробляється інакше:

• Спочатку листова сталь розрізається на смуги. ГОСТ 30245 - 2003 рекомендує використовувати матеріали загального призначення, високолеговані і високовуглецеві з товщиною, що відповідає проектній товщині стінки.
• Потім смуги надходять на ділянку фальцовки, на якому в спеціальному пристрої з них формується короб заданих розмірів.
• Далі виконується зварювання країв короба для отримання замкнутого профілю. Зварений шов піддається зачистці до величини виступу не більше 0,5 мм.

• Всі наступні етапи проходять за тією ж схемою, що і у випадку з виробництвом безшовних профільної труби: вироби обробляються, ріжуться на фрагменти і проходять контроль якості.

Зверніть увагу! Наведена вище інструкція є типовою. У ряді випадків, наприклад, при виробництві профілю великого розміру, або при використанні специфічних матеріалів, можливе введення в технологічний процес додаткових операцій.

Основні розміри

Типовий сортамент

Одним з переваг профільної труби, які пояснюють найвищий рівень її затребуваність в якості будівельного матеріалу, є широкий асортимент виробів. Досить проста технологія виробництва дозволяє отримувати деталі самого різного перетину, що полегшує підбір елементів для конструкцій.

Основними параметрами є:

• Перетин або типорозмір - співвідношення довжини сторін вироби.
• Товщина стінки.
• Питома вага - маса одного погонного метра труби.

Зверніть увагу! Вага і товщина стінки прямо пропорційні: при рівній довжині вироби і однаковому перетині за рахунок цього параметра маса може відрізнятися в кілька разів.

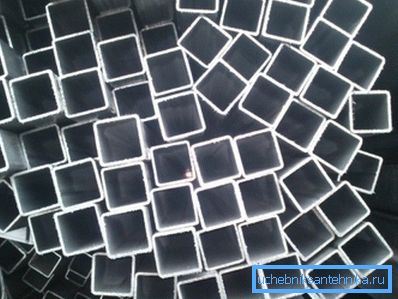

Що стосується довжини, то найбільш поширеними типорозмірами будуть 6 і 9,5 м. Втім, при замовленні великої кількості виробів можливо виробництво заготовок по точному розміром - так нам не доведеться витрачати час і сили на підгонку за розміром своїми руками.

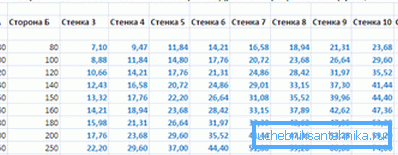

Нижче наводиться таблиця сортаменту профільних труб різного перетину, використовуючи дані з якої, ви зможете не тільки підібрати відповідний матеріал, але і приблизно розрахувати масу конструкції:

Зверніть увагу! У таблиці наводяться характеристики лише тих виробів, які використовуються найбільш часто. При використанні інших типорозмірів слід орієнтуватися на цифри, зазначені в ГОСТ.

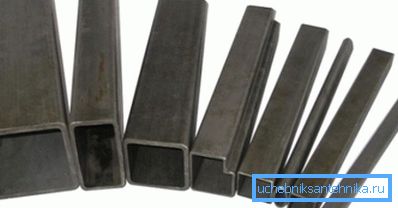

Використання труби різних габаритів

Якщо говорити про застосування профільної труби в будівництві і виготовленні каркасних конструкцій на металевій основі, то потрібно зазначити, що спектр вирішуваних завдань досить широкий.

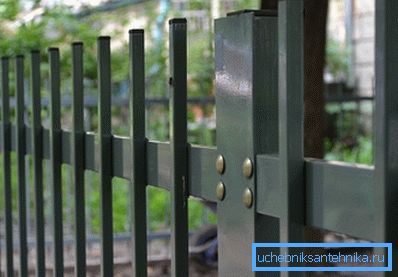

• Вироби малого перетину, такі як труби 15х15, 20х15 або 20х20 мм найчастіше використовують або для виготовлення меблів (шкільні стільці всі пам'ятають?), Або для монтажу огорож. Відносно невеликий розмір деталей в поєднанні з досить високою міцністю дозволяє створювати досить легкі і стійкі до навантажень конструкції.

Зверніть увагу! Ще одне переваги - мала ширина профілю: використання таких елементів при складанні заповнення огорож, перил та інших аналогічних конструкцій дозволяє мінімізувати втрати світлового потоку.

• Найбільш поширеними є труби середнього перетину: квадратні 30х30, 40х40 і 60х60 мм, а також прямокутні - 20х30, 20х40 мм і т.д. Їх купують для побудови легких каркасних будівель (теплиці, навіси, альтанки), для зведення малонавантажених несучих елементів (стійки забору, опори, легкі колони). Також часто подібні деталі використовують в якості внутрішньої основи для цегельних стовпів.
• «Плоскі» різновиди (від 20х40 до 30х80 мм) часто застосовують в машинобудуванні. Для таких труб характерно оптимальне співвідношення маси і механічної міцності.

• У будівництві капітальних будівель висуваються підвищені вимоги до експлуатаційних параметрів всіх деталей, тому для несучих конструкцій беруть елементи від 60х60 мм і більші. Звичайно, для них характерна досить велика маса, та й коштують вони чимало, але в будь-якому випадку виграш по міцності робить такі вкладення повністю виправданими.

Як бачите, широкий сортамент профільного прокату робить його дуже універсальним - складно знайти будівельну завдання, для вирішення якого не можна було б застосувати подібні вироби.

висновок

Вивчивши всі доступні типорозміри і знаючи вагу 1м сортаменту профільної труби, ми отримаємо саме ту інформацію, яка буде потрібна нам на етапі проектування будується конструкції (читайте також статтю Труби з нержавіючої сталі - гармонія сили і краси).

Ось чому перед початком роботи варто прочитати ГОСТ, а для отримання додаткових відомостей - переглянути відео в цій статті.
