Як нарізати різьблення на трубі
При виконанні різноманітних ремонтних робіт, пов'язаних з відновленням елементів водопроводу, заміною сантехнічних пристроїв, опалювальних регістрів і іншого, доводиться використовувати частини сталевих трубопроводів з різьбовими ділянками. У цій статті ми розповімо, як нарізати різьбу на трубі самостійно. Якщо знати особливості нарізання та запастися відповідним інструментом, то це завдання буде вами виконана якісно і порівняно швидко.

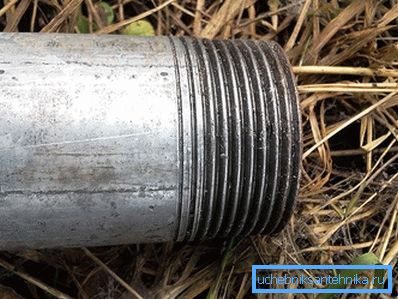

Особливості трубної різання

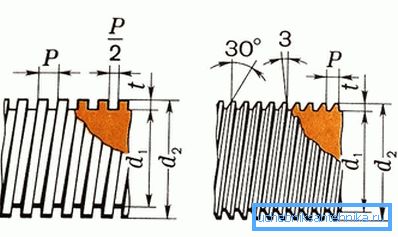

З давніх-давен для нарізування різьблення на трубчастих елементах використовується не метрична, а так звана дюймова різьба, яка відрізняється від звичайної іншим кутом профілю різьби (55? проти 60? у метричній). Крім того, дюймова різьба має менше значення кроку, що пояснюється незначною товщиною стінки труби.
Малий крок означає, що на одній і тій же довжині нарізної частини витків різьби виявиться більше. Відповідно, зростає і надійність з'єднання.

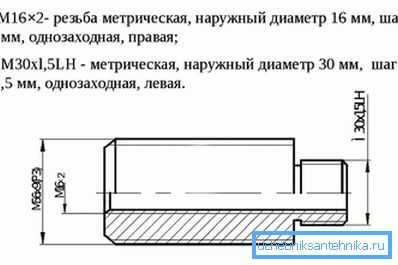

Різьба буває правої і лівої. У правій різьблення витки, при розгляданні з торцевої частини виробу, йдуть праворуч, а відповідно, у лівій - вліво. Значно частіше застосовується праве різьблення.
Визначити, яка різьблення на одному з різьбових ділянок дуже просто: якщо при навертання елементів, що стикуються, він провертається за годинниковою стрілкою - значить, різьблення права.
На водопровідній трубі напрямок витків значення не має, оскільки вироби після з'єднання не обертаються, а залишаються нерухомими. Крім трубного різьблення в з'єднаннях використовують також і кріпильну різьблення, у якій крок - більший. Вона виконується на метвиробах і отворах під них.

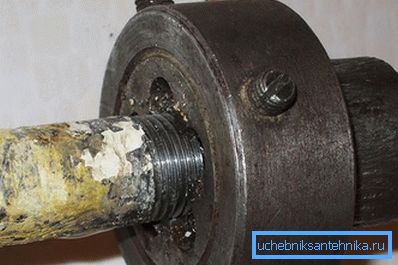

Способи нарізання різьби на трубах
Різьблення на водопровідних трубах можна нарізати своїми руками за допомогою двох інструментів - плашки (її ще називають лерка) і КЛУПП. У чому різниця між ними?
Плашка представляє собою ручний різьбонарізний інструмент, зовнішня сторона якого має посадочне місце під корпус у вигляді двох протилежно розташованих пазів. А внутрішня сторона являє собою пластину з різьбою і канавками для відведення стружки, які відтворюють діаметр і крок вимагається різьблення. На кінці нарізного профілю є так звані ділянки сбєга. Вони виконують подвійну функцію: забезпечують легкість при центруванні ділянок двох труб перед їх з'єднанням і покращують вихід стружки, що утворюється при нарізанні різьби. На торцевій поверхні плашки наноситься позначення діаметра різьби. Для нарізування плашку вставляють в корпус-комірець, забезпечуються знімними ручками для провороту плашки, і закріплюють гвинтами.
Як правильно нарізати різьбу плашкою? Краще, якщо нарізувана труба буде надійно і рівно закріплена в слюсарних лещатах. Найменший перекіс призведе до того, що різьблення буде нарізано з ухилом. Це призведе до пронесення стінки труби і перекосу всього з'єднується ділянки водопровідної або сантехнічної системи.
Щоб забезпечити надійне напрямок слід провести невелику доопрацювання плашки. Для цього до одному з торців плашки приварюють направляючу втулку, яка повинна з невеликим проміжком (не більше 0,2-0,4 мм) входити в трубу, де нарізається різьба. Довжина напрямної втулки повинна бути не менше двох діаметрів нарізати різьблення.

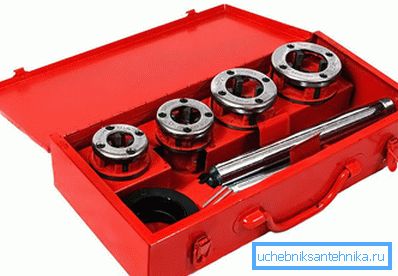

Клупп - більш професійний різьбонарізний інструмент (у продажу зазвичай буває набір з декількох КЛУПП різного діаметру). Принципова відмінність КЛУПП полягає в тому, що його плашки розсувні і складаються з чотирьох половинок, тому можуть налаштовуватися на нарізку різьблення різного діаметру, але одного кроку. При насадженні КЛУПП на ділянку труби плашки підводяться до поверхні і закріплюються в потрібному положенні. Регулювання відносного розташування рознімних плашок КЛУПП проводиться переміщенням його план-шайби.
Різьбовій Клупи вже має в своїй конструкції направляючий елемент, тому перекосу нарізати різьблення при його застосуванні не буде.
Більш практичною різновидом КЛУПП вважається трещеточний, в конструкції якого передбачено механізм хропіння. Нарізкарізьблення проводиться не обертальними, а гойдаючими рухами рукояток з одночасною подачею плашки. Клупп незамінний, якщо потрібно нарізати різьблення на трубі, не знімаючи її з ділянки трубопроводу.

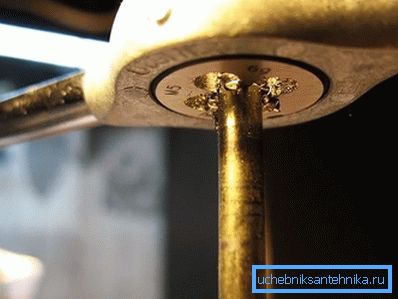

технологія нарізування
Послідовність нарізки різьблення на трубі складається з наступних етапів:
- Очищають необхідну ділянку труби від іржі, напливів фарби і інших нерівностей зовнішнього діаметра труби.
- Рясно змазують потрібну ділянку труби машинним маслом або сульфофрезол, завдяки чому навантаження на рукоятку при нарізці буде значно менше. Те ж можна виконати і відносно плашки / плашок.
- Надійно закріплюють трубу в лещатах. При цьому виступає під нарізку торець труби не повинен бути більше 5-8 її діаметрів, в іншому випадку точність нарізки не гарантовано. Плашки з направляючою втулкою або клупи таких обмежень не вимагають.
- Готують трубу до нарізки, для чого напилком отримують на торці Заходне конус висотою не менше половини висоти плашки. На цій ділянці утворюється збігає ділянку різьблення, якщо це критично, то його потім можна видалити ножівкою по металу.

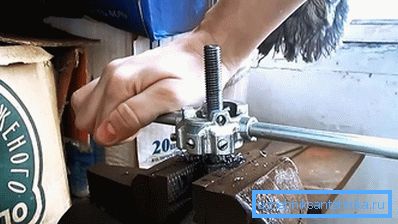

- Насаджують плашку або Клупи, і, енергійно обертаючи комірець, отримують необхідний різьбовій ділянку. Слід пам'ятати, що довжина нарізаної ділянки різьблення повинна бути на кілька витків більше необхідної. Для вірності можна прогнати плашку по нарізаному ділянці кілька разів.
Отже, якщо ви будете слідувати запропонованим в статті інструкцій і рекомендацій, то зможете швидко і якісно нарізати різьблення на трубі. У вас виникли питання по темі? Тоді задавайте питання, написавши коментар до статті.
Відео
Може бути, ви віддаєте перевагу один раз побачити, ніж багато разів прочитати технологію нарізки труби? Тоді вам особливо буде корисним цей відеоматеріал:
