Як правильно зробити розводку труб

Роблячи ремонт у квартирі або облаштовуючи нову, важливо враховувати всі дрібниці. Наприклад, у ванній кімнаті і туалеті повинні бути проведені комунікації - системи водопроводу і каналізації. А як правильно зробити розводку труб, які існують технології і нюанси? Про це і піде мова в статті.

Які комунікації необхідні

Перш ніж приступити до створення водопровідної та каналізаційної систем, необхідно точно визначитися з тим, які труби і куди потрібно підводити. У ванній або туалеті можуть бути встановлені різні сантехнічні прилади, і кожен з них потребує своїх комунікаціях.

Найпоширенішими пристроями, які є в кожному будинку, можна вважати наступні:

• Ванна або душова кабінка. Ці вузли потребують підключення холодної та гарячої води, а також системи каналізації.
• Раковина зі змішувачем - підключається холодний і гарячий водопровід, каналізація.
• Унітаз - холодна вода, каналізація.

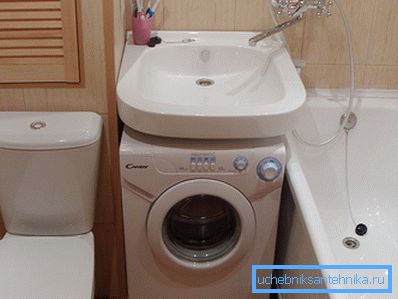

• Пральна машина - холодна вода (деякі моделі вимагають підключення і гарячого водопроводу) і каналізація.

Також можуть встановлюватися або інших виробів (наприклад, біде). Які комунікації потрібні для їх роботи, варто дізнатися з доданою до них інструкцією.

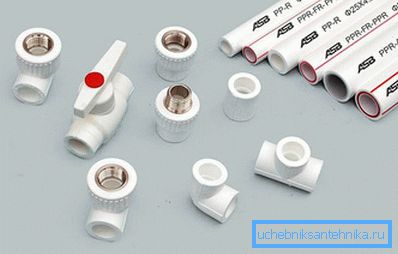

Знаючи, скільки в приміщенні встановлено сантехніки і де вона буде розташована, можна підрахувати необхідну кількість труб. Крім цього, вам знадобиться запірна арматура. Як правило, такі вентилі встановлюють по одному на холодну і гарячу воду (загальні), підведення до пральній машинці і сливу унітазу. Також запасіться фітингами і іншими пристосуваннями, вибір яких буде залежати від обраної вами системи розводки труб.

Які системи розводки труб можна використовувати

Щоб точно розрахувати необхідну кількість труб, фітингів та інших пристосування при створенні трубопроводу в туалеті або ванній кімнаті, необхідно визначитися зі способом розведення. Фахівці виділяють три основні типи:

1. Послідовний. Цей спосіб можна вважати найпростішим у виконанні, необхідно просто послідовно підключити кожен сантехнічний вузол (прилад за приладом). При такому методі немає необхідності в додатковому обладнанні, досить використовувати найпоширеніші фітинги. Єдиним мінусом послідовної розводки, який багато хто не враховують, можна вважати знижений натиск при одночасному використанні декількох сантехнічних приладів.
2. Розводка з використанням колекторів. Даний спосіб виключає зниження напору водопроводу при одночасному використанні декількох приладів. Підключення відбувається з використанням окремих ділянок трубопроводу. При цьому полегшується ремонт. При поломці унітазу або раковини немає необхідності відключати всю систему (на кожен відведення встановлюється своя запірна арматура);
3. Застосування прохідних розеток. Такий метод самостійно виконати досить складно, тому їм користуються тільки професійні сантехніки. Цей спосіб в побуті практично не використовується.

Якщо говорити про розводці каналізаційних труб, то тут справи йдуть набагато легше. Як правило, від стояка до найдальшого сантехнічного приладу прокладається магістраль. Усі інші пристрої підключаються до неї за допомогою спеціальних фітингів.

Підготовчий етап

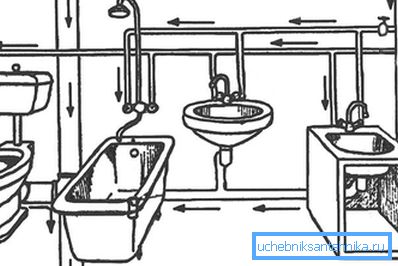

Після вибору схеми розводки варто провести ще деякі підготовчі роботи. В першу чергу складається план-схема розташування всіх комунікацій. При цьому слід враховувати деякі рекомендації від фахівців, а саме:

• Роблячи креслення, намагайтеся, щоб труби не перетиналися.
• Вибираючи місце розташування каналізаційних і водопровідних труб, бажано встановлювати їх якомога ближче один до одного. В цьому випадку у вас з'явиться можливість в подальшому приховати всі комунікації за допомогою короба або декоративних панелей.
• Планувати потрібно так, щоб після установки всіх сантехнічних вузлів у вас була можливість легко дістати до всіх гнучких шлангів для їх заміни.
• Не варто ускладнювати всю систему. Так, вам буде легше контролювати роботу комунікація і проводити подальшу реконструкцію або ремонт.

Також на попередньому етапі необхідно вибрати матеріал використовуваних труб.

Деякі правила розводки труб

Щоб монтаж пройшов без труднощів і отримані комунікації справно виконували свої функції, слід при розведенні труб дотримуватися деякі рекомендації від фахівців:

• Мінімізуйте кількість вигинів і з'єднань. По-перше, так буде простіше проводити монтажні роботи. По-друге, зменшення кількість стиків спричиняє зниження ймовірності утворення протікання.
• Правильно підбирайте перетин труб. Варто пам'ятати, що кожен вигин може значно підвищити тиск. Це означає, що потрібно збільшувати діаметр використовуваної труби.

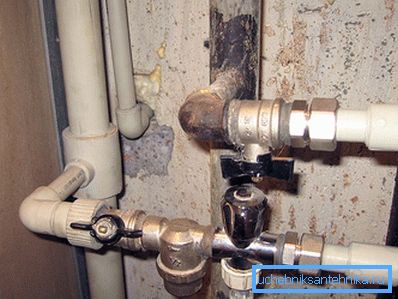

• Кожен відвід від стояка повинен оснащуватися запірною арматурою. Це полегшить можливість проведення подальшого ремонту або заміни сантехнічного вузла.

Крім цього, якщо ви вирішили провести приховану розводку труб, то зробіть це так, щоб у вас була можливість доступу до комунікацій. Взагалі, приховати труби можна різними способами. Найбільш поширеними вважаються:

• Використання пластикових коробок. Такі конструкції оснащуються спеціальними кріпленнями, які полегшують їх монтаж.
• Змонтовані фальш-стіни або панелі з гіпсокартону.

Не рекомендується прокладати комунікації так, щоб вони потім опинилися в шарі бетонної стяжки. Така прихована розводка може зіграти з вами злий жарт. Якщо станеться протечка, то ви встигнете затопити сусідів знизу, поки її знайдете. Та й самі ремонтні роботи будуть трудомісткі і дуже «брудними».

Етапи роботи

Після підготовчих робіт можна приступати до монтажу. Розташування труб ви вже вибрали, але в будь-якому випадку слід скористатися деякими рекомендаціями фахівців. Почнемо з системи водопроводу:

• починати слід від стояка - насамперед встановлюється контрольний вентиль;
• далі, слід змонтувати фільтр грубої очистки;
• потім монтується лічильник і (при бажанні) фільтр тонкого очищення;
• після цього можна приступати до установки колекторів або проводити послідовне підключення сантехнічних вузлів.

Труби проводять на рівні підлоги, щоб їх можна було приховати коробом. При монтажі необхідно закріплювати трубопровід до стіни за допомогою хомутів.

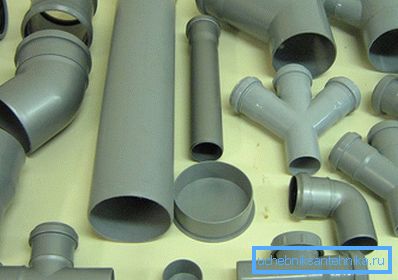

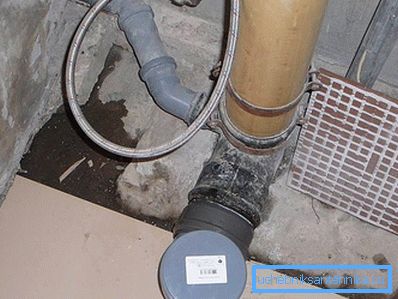

Якщо мова йде про систему каналізації, то спочатку проводиться врізка в стояк магістральної труби. Її прокладають до найдальшого сантехнічного вузла. Але класти трубу цілком не варто. Якщо у ванній або туалеті встановлені кілька приладів потребують підключенні до каналізації, то в магістраль будуть проводитися врізки. Такі сполуки робляться за допомогою трійників і відводів.

При монтажі каналізаційних труб важливо витримувати ухил у бік стояка. Рівень горизонтального ухилу не повинен бути менше 1 см на метр труби. Для підключення сантехнічних вузлів до магістралі можна використовувати гнучкі шланги (наприклад, гофру при монтажі унітазу). Такі конструкції полегшать монтажні роботи. Каналізаційні труби, так само як і водопровідні, закріплюються на стіні за допомогою кріплення, яке підбирається індивідуально в кожному випадку.
